● Toepassing
In de afgelopen jaren hebben grote landen zich, als reactie op de opwarming van de aarde en de klimaatverandering veroorzaakt door de uitstoot van broeikasgassen, gericht op het promoten van elektrische voertuigen om traditionele brandstofvoertuigen te vervangen. En de bouw van laadpalen is erg belangrijk bij de promotie van nieuwe energievoertuigen. Daarom is er over de hele wereld een groot aantal laadpalprojecten ontstaan.
Eenfasige en driefasige AC, DC-energiemeters voldoen aan de bijbehorende IEC-normen en kunnen worden gebruikt in allerlei AC- en DC-laadpalen om laadenergiemetingen te realiseren en kunnen elektrische parameters in realtime verzenden via communicatie.

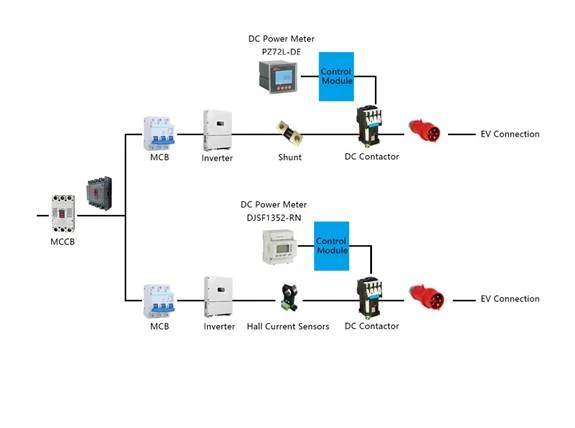

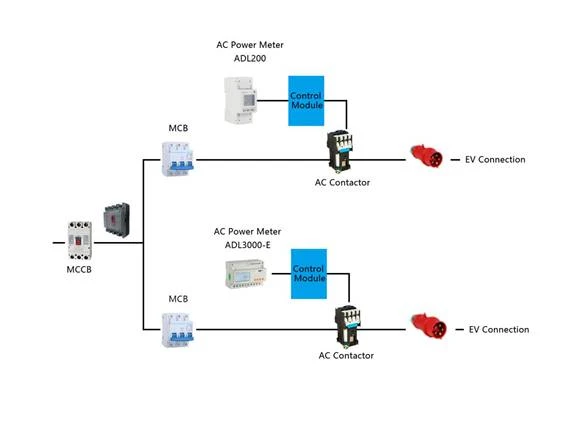

Structuur
Belangrijkste functies
Het kan elektrische parameters zoals spanning, stroom, vermogen, energie meten en weergeven en RS485-communicatie en elektrische energiepulsuitgang ondersteunen.
1. Nauwkeurigheid
Energienauwkeurigheid: Klasse 0.5S of Klasse 1
2. Optionele configuratie
Optioneel multitarief.
3. Certificaat
Met CE- of IEC-gecertificeerd.
Product selectie
Item | Vorm | Type | Functie |
Eenfasige AC-energiemeter |
| ADL10-E | Din rail gemonteerd; eenfasige 60A, 50/60Hz ingang; meting van elektrische parameters zoals spanning, stroom, vermogen, energie; RS485 communicatie (Modbus protocol). |
| ADL100-ET | Din rail gemonteerd; eenfasige 60A, 50/60Hz ingang; meting van elektrische parameters zoals spanning, stroom, vermogen, energie; RS485 communicatie (Modbus protocol). energiepulsuitgang; optioneel multitarief. | |
| ADL200 | Din rail gemonteerd; eenfasige 80A, 50/60Hz ingang; meting van elektrische parameters zoals spanning, stroom, vermogen, energie, enz.; RS485 communicatie (Modbus protocol); energiepulsuitgang; optioneel multitarief. | |
Driefasige AC-energiemeter |
| ADL400 | Din rail gemonteerd; driefasige 80A, 50/60Hz ingang; meting van elektrische parameters zoals spanning, stroom, vermogen, energie; RS485 communicatie (Modbus protocol); energiepulsuitgang; optioneel multitarief. |
| ADL3000-E | Din rail gemonteerd; driefasige 80A, 50/60Hz ingang; meting van elektrische parameters zoals spanning, stroom, vermogen, energie; RS485 communicatie (Modbus protocol); energiepulsuitgang; optioneel multitarief. | |
DC Energie Meter |
| PZ72(L)-DE | Paneel gemonteerd, meet dc-spanning, stroom, vermogen; DC-energie meten; directe aansluitspanning 0-1000V; huidige meetondersteuning 75mV uitgang van shunt, ondersteuning 0-5V, 0-20mA uitgang van hal; RS485 (Modbus-protocol) |
| Djsf1352 | Wandmontage, meet gelijkspanning, stroom, vermogen; DC-energie meten; directe aansluitspanning 0-1000V; stroommeting ondersteunt 75mV uitgang van shunt, ondersteunt 0-5V, 0-20mA uitgang van hal; RS485 (Modbus-protocol) | |
| DJSF1352-RN | Din-rail gemonteerd, ondersteuning optionele tweekanaals DC-spanning, stroom, vermogensmeting; DC-energie meten; directe aansluitspanning 0-1000V; huidige meting ondersteuning shunt 75mV output, ondersteuning Hall sensor 0-5V, 0-20mA uitgang; RS485 communicatie (Modbus protocol) | |
Rangeren |
| AFL-T | Gemeenschappelijke specificatie: 300A / 75mV |
Hall Sensor |
| AHKC | Gemeenschappelijke specificatie: 1000A / 5V |

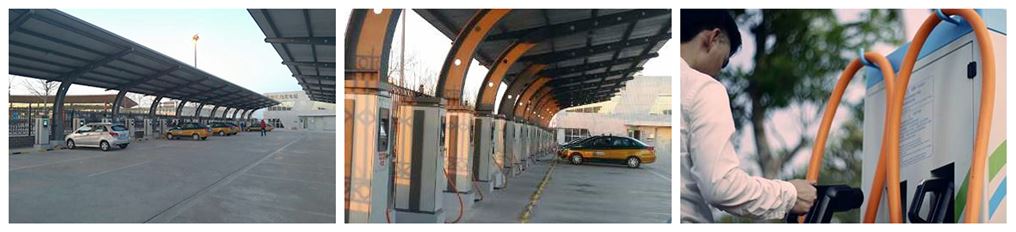

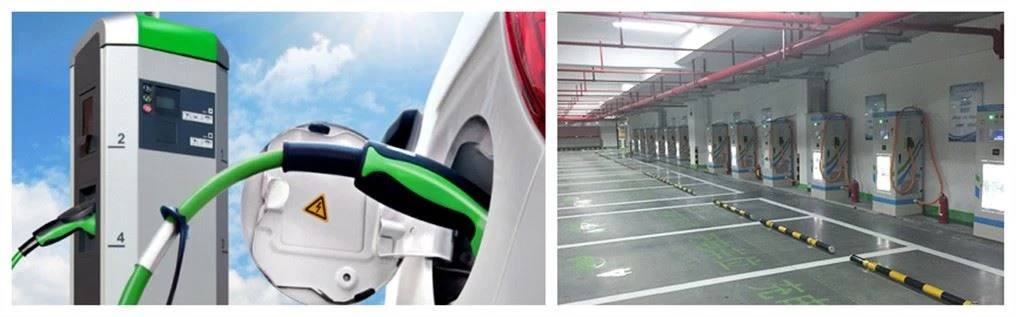

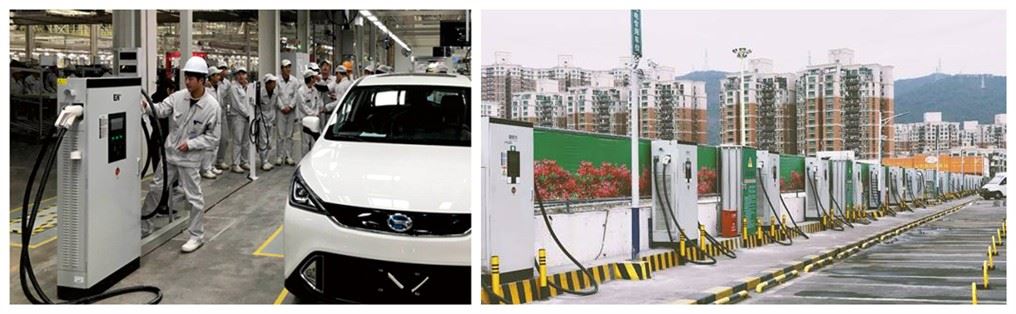

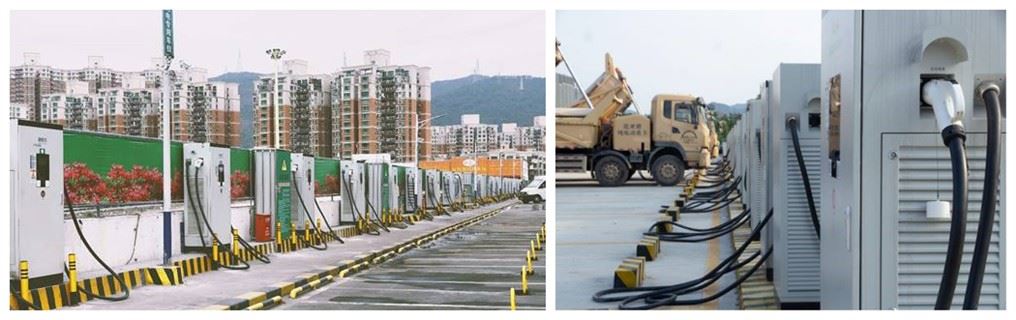

Foto's ter plaatse
