Productie beschrijving
DC-lekstroomsensor is een meetmodule die de gemeten gelijkstroom omzet in het proportionele gelijkstroom- of spanningssignaal volgens de fluxgate-theorie en de ingangszijde is sterk geïsoleerd van de uitgangszijde. Typische uitgangen zijn 4-20mA, DC0-5V en DC0-10V signalen. Deze standaardsignalen kunnen worden verkregen door verschillende apparaten zoals PLC-, RTU- en DAS-kaarten en worden gebruikt voor verschillende stroombewakingstoepassingen. lekstroomtransformatoren omringen de uitlaat + en – van dc-circuit.
Het detecteert uitgangssignalen van sensoren in circuittakken. Als de isolatie in circuittakken normaal is, moet de stroom die de sensor passeert gelijk zijn in de tegenovergestelde richting. Het uitgangssignaal is nul. Als een circuittak is geaard, passeert de differentiële stroom de lekstroomtransformator en is de output van de sensor niet nul. Daarom is het mogelijk om de geaarde tak in het DC-systeem te identificeren door uitgangssignalen van circuittakken te detecteren. De theorie garandeert een nauwkeurige lijnidentificatie en voorkomt de invloed van gedistribueerde capaciteit.

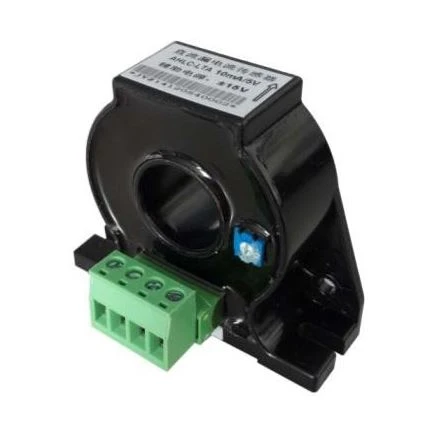

Uiterlijk

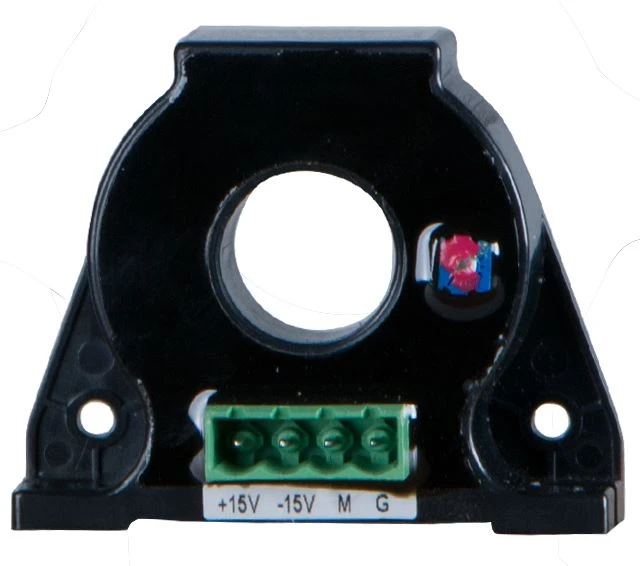

AHLC-LTA
AHLC-EA

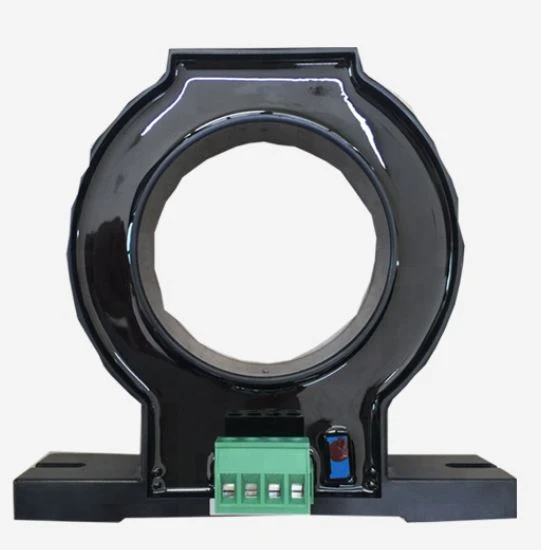

AHLC-EB
Parameters
Specificatie | Nominale stroom | Voeding | Nominaal vermogen | Opening meten (mm) | Precisiegraad |
AHLC-LTA | dc 10mA ~ 2A | ±15V | 5v | φ 20 | 1 |
AHLC-EA | dc 10mA ~ 2A | ±15V | 5v | φ 40 | 1 |
AHLC-EB | dc 10mA ~ 2A | ±15V | 5v | φ 60 | 1 |

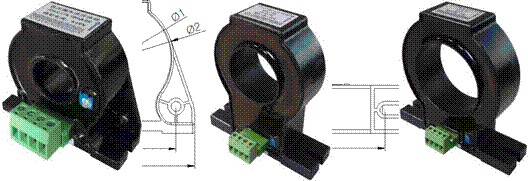

Afmeting (eenheid: mm)
| ||
| Fig.1 | Fig.2 | Fig.3 |
Maat specificatie | Omtrek grootte (mm) | Door | Montage | Cijfer | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Fig.1 |
AHLC-EA | 100 | 108 | 30 | 75 | 40 | 78 | / | Fig.2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | Fig.3 |
Bedrading
Citaat
