Beschrijving

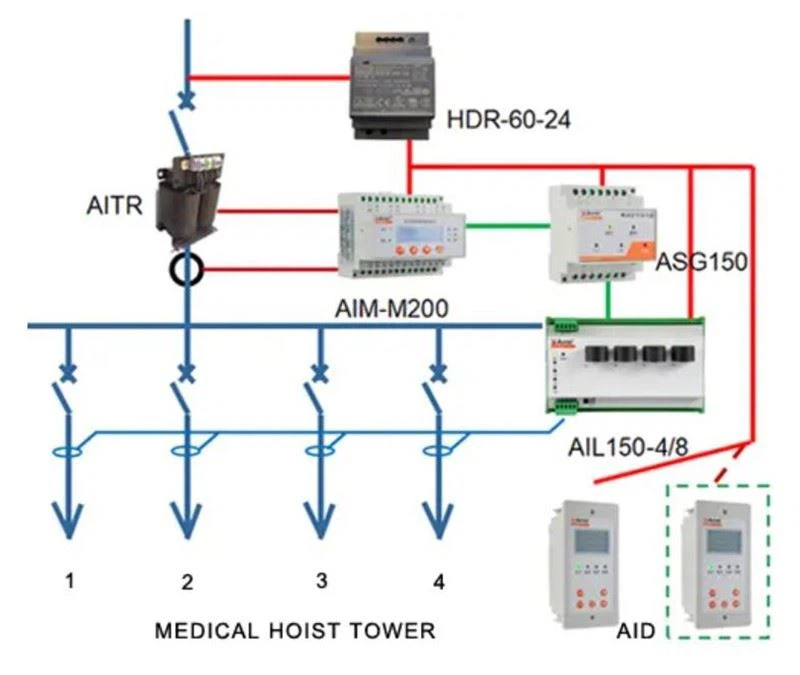

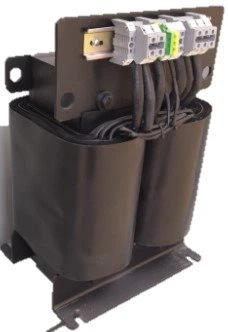

De isolatietransformator uit de AITR-serie wordt speciaal gebruikt in medische IT-systemen. De transformatorkern is gemaakt van siliciumstaalplaat, het verlies is klein. Dubbele isolatiebehandeling wordt toegepast tussen wikkelingen en een statisch scherm is ontworpen om de elektromagnetische interferentie tussen de twee wikkelingen te verminderen.

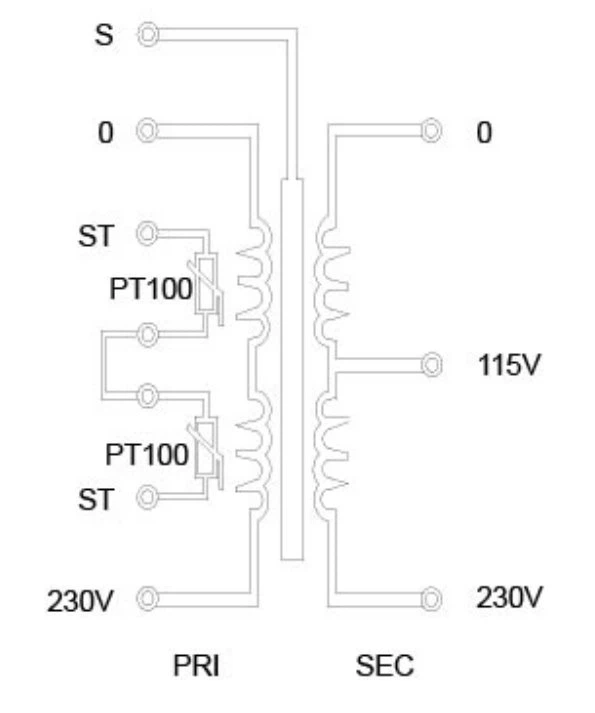

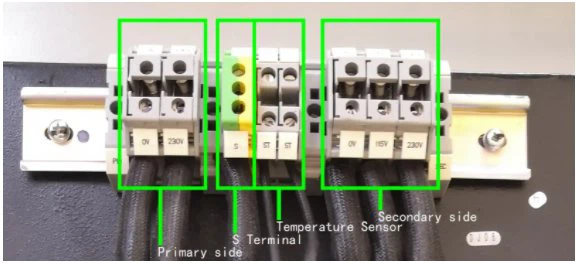

In de wikkeling is een PT100-temperatuursensor geïnstalleerd, die kan worden gebruikt om de wikkelingstemperatuur te bewaken. De transformator is behandeld door middel van vacuümimpregnatie, wat de mechanische sterkte verhoogt en een anticorrosief effect heeft. Bovendien maakt het product ook gebruik van een ontwerp met lage temperatuurstijging en een laag geluidsniveau, zodat het goede temperatuurstijgingsprestaties en een laag geluidsniveau heeft.

Parameter

Beoordeelde capaciteit	3.15kVA/5kVA/6,3kVA/8kVA/10kVa
Frequentie	50/60Hz
Nominale ingangsspanning:	230V
Nominale uitgangsspanning:	230V/115V
(IE) Inschakelstroom	<>
Lekstroom	<>
(UO) Uitgangsspanning onbelast:	<>
(IO) Onbelaste uitgangsstroom	<3%>
Kortsluitspanning	<3%>
efficiëntie	>96 procent
Maximale omgevingstemperatuur	<>
Temperatuurstijging onbelast	<>
Temperatuurstijging bij volledige belasting	<>
Weersta spanning:	4200V/min
Isolatieklasse	H
Geluidsniveau	<>

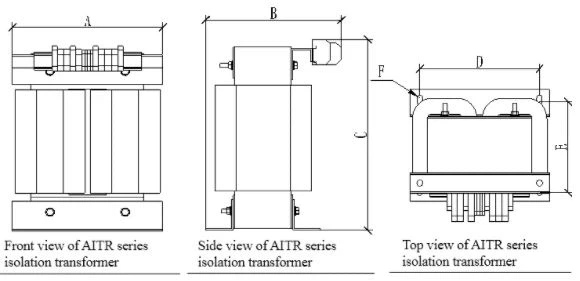

Dimensie

Type	Capaciteit (VA)	EEN (mm)	B(mm)	C (mm)	D (mm)	E (mm)	F (mm)	Totaal gewicht (kg)
AITR10000	10000	280	275	427	240	190	φ11	92
AITR8000	8000	280	265	427	240	190	φ11	90
AITR6300	6300	280	255	427	240	175	φ11	75
AITR5000	5000	280	255	427	240	175	φ11	73
AITR3150	3150	280	225	427	240	175	φ11	53
