Overzicht

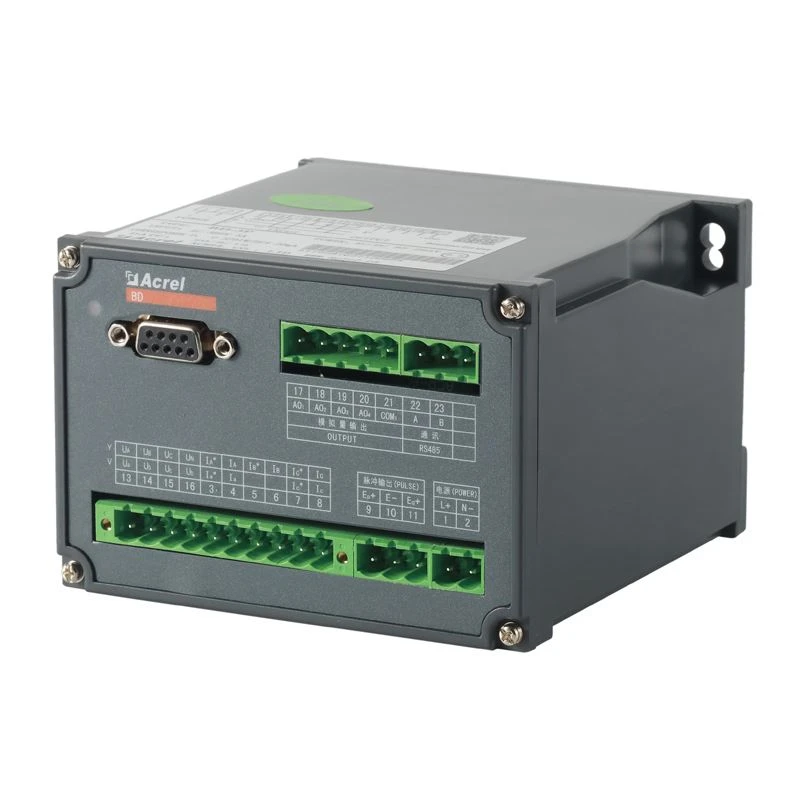

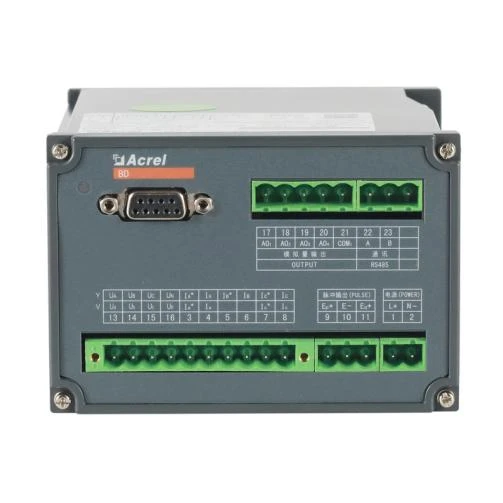

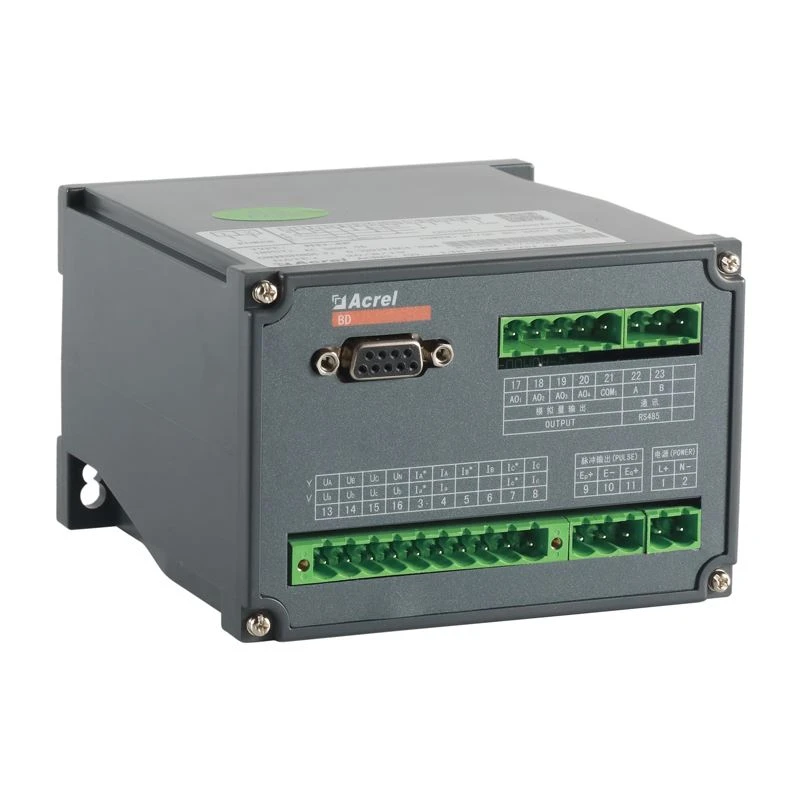

BD-4E Driefasige 4-draads multi-elektrische parameters digitale zenders verzenden kWh-waarde van het elektrische voedingssysteem in een hoge lineaire puls. Het heeft een RS485-communicatie-interface, keurt Modbus-protocol goed en exporteert driefasige stroom, spanning, actief vermogen, blindvermogen, frequentie, arbeidsfactor, actieve energie reactieve energie enzovoort. 1 ~ 4-kanaals analoge optionele, tweekanaals elektrische energiepulsuitgang.

Functie

		BD-AI BD-AV	BD-F	BD-PF	BD-3i3 BD-3 (4) V3	BD-3 (4) P BD-3(4)Q	BD-3(4)E
Fase&Bedrading	1p2w	√	○	○	○	○	○
	3p3w	—	—	○	○	○	○
	3p4w	—	—	○	○	○	○
Invoer	Spanning	Directe L-L	Tot 480V AC
		Directe L-N	Tot 276V AC
		Met externe PT	○	○	○	○	○
	Actueel	Rechtstreeks	Tot 5A AC
	Actueel	Met externe CT	○	○	○	○	○
Uitvoer	Normale waarde	DC: 4-20mA、 0-20mA, 0-5V, 0-10V, enzovoort
	Weerstand tegen belasting	Huidige uitgang≤600Ω Spanning uitgang≥1000Ω
	Ripple-inhoud	<0.5% peak="">
Meten	Spanning	□	—	—	□
	Actueel		—	—	□	□	□
	Actief/blind vermogen	—	—	—	—	□	□
	Schijnbaar vermogen	—	—		—	□	□
	Arbeidsfactor	—	—	R	—	□
	Frequentie					□	□
Energiemeting	±KWh	—	—	—	—	—	○
Nauwkeurigheidsklasse	0.5%
Communicatie	Interface: RS485 Protocol: Modbus-RTU			—
Analoge uitgang	DC 0-5V, 0-10V, 0-20mA, 4-20mA
Pulsuitgang
Afmetingen (mm)	Behuizing(BxHxD)	138x76x24	119x75x55	119x75x55	112x110x75	112x110x75	112x10x75
Extra vermogen		85-265V AC / DC, DC24V, DC48V
Temperatuur	Operatie	-10 tot 55°C
Temperatuur	Opslag	-25 tot 70°C
Vochtigheid		Tot 95%, geen condensatie
Installatie		(Spoor) DIN35 bevestiging op ligbox met schroeven
Normen		NL / T 13850
