Overzicht

De intelligente stroomsensor uit de BA-serie maakt gebruik van het principe van elektromagnetische inductie om de wisselstroom in het elektriciteitsnet in realtime te meten en maakt gebruik van constante stroom en lineaire compensatietechnologie om deze te isoleren en om te zetten in een standaard DC-signaaluitgang, of via de RS485-interface (Modbus-RTU-protocol) om de meetgegevens te verzenden. DC24V of 12V veiligheidsspanningsvoeding kan op grote schaal worden gebruikt op het gebied van industriële automatisering. BA50L(II.)-AI is een AC-reststroomtransformator, die voornamelijk de lekstroom van het elektrische systeem detecteert, op elk moment de status van elektrische circuits en apparatuur kan begrijpen en branden en andere ongevallen veroorzaakt door lekkage kan voorkomen.

Parameter

Technische parameter			Index
Nauwkeurigheidsklasse			Klasse 0.5
Invoer	Nominale waarde	BA20(II.)-AI	Huidige AC 0.5A, 50A, 200A, etc. AC 0 ~ (0,5 ~ 200) A
		BA50(II.)-AI	Huidige AC 60A, 300A, 600A, etc. AC 0 ~ (60 ~ 600) A
		BA50L(II.)-AI	Huidige AC 0.1A, 1A, etc. AC 0 ~ (0,1 ~ 1) A
	Overladen	Continu 1,2 keer, momentane stroom 10 keer/1S
	Opgenomen vermogen	≤1VA
	Frequentiebereik	25Hz ~ 800Hz, vooral geschikt voor industriële frequentie
Uitvoer	Nominale waarde	DC4 ~ 20mA, of 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) enz.
	Weerstand tegen belasting	Wanneer DC12V voeding, stroomuitgang Klasse 0.5is ≤250Ω Wanneer DC24V voeding, stroomuitgang is ≤500Ω, Wanneer de spanningsuitgang is ≥1KΩ
	Communicatie	RS485 interface/Modbus-RTU(2)
Reactietijd		≤400ms
Voeding	Spanning	12V of 24V
	Stroomverbruik	≤1W
Isolatieweerstand		>100MΩ
Druksterkte		Tussen input/output en voeding 2.0KV/1min,50Hz
Temperatuur Coëfficiënt		-10 °C ~ + 55 °C, ≤400ppm / ° C
Milieu	Temperatuur	Werk: -10°C~+55°C Opslag: -25°C~+70°C
	Vochtigheid	≤93%RH, geen condensatie, geen corrosieve gasplaats
	Hoogte	≤2000m
Installatie methode		TS35-rail of gebruik schroeven om de kast te bevestigen

Opmerking: (1) 0 ~ 10V uitgang is alleen geschikt voor DC24V voeding;

(2) De communicatiefunctie is optioneel.

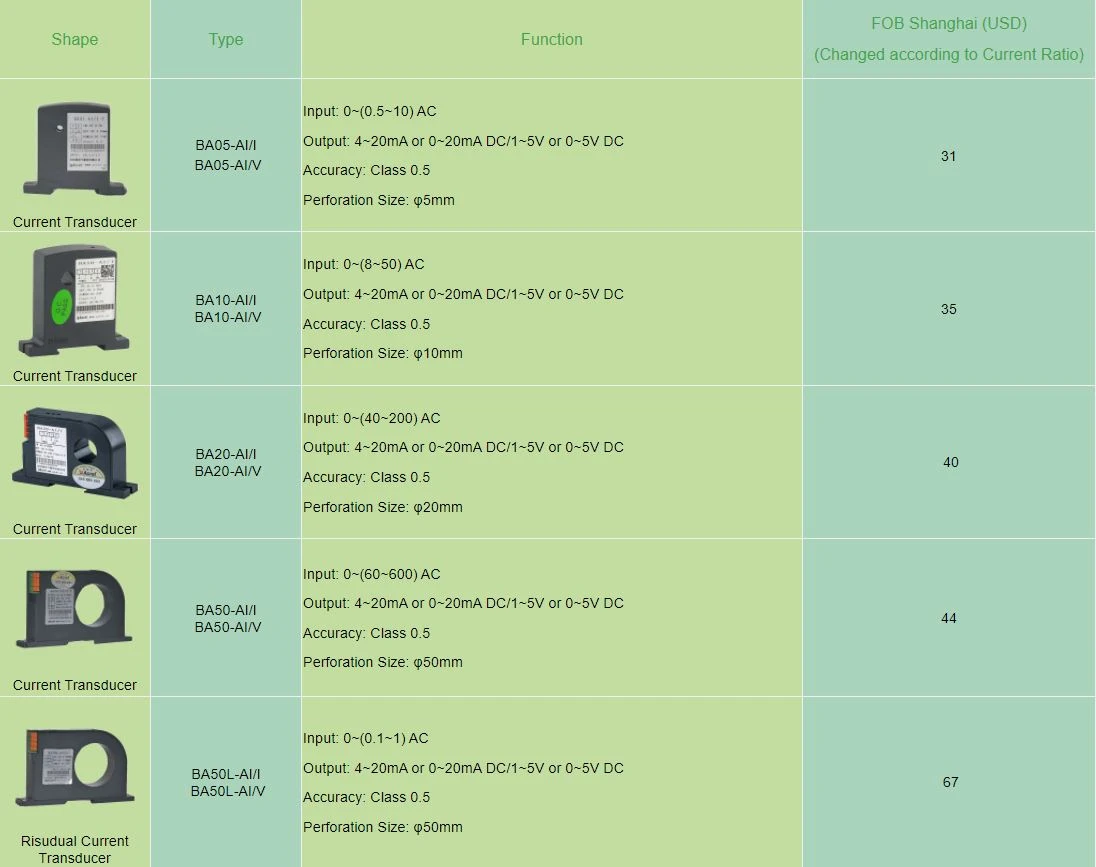

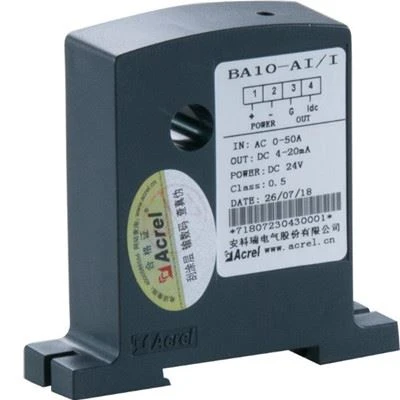

BA10-AI/I

●Toepassing: Industriële automatisering

●Input: AC stroommeting tot 50A

●Overbelasting: 1,2 keer van de nominale waarde

●Output: DC 4-20mA

BA20-AI/V

●Toepassing: Industriële automatisering

●Input: AC stroommeting tot 200A

●Overbelasting: 1,2 keer van de nominale waarde

●Output: DC 0-5V

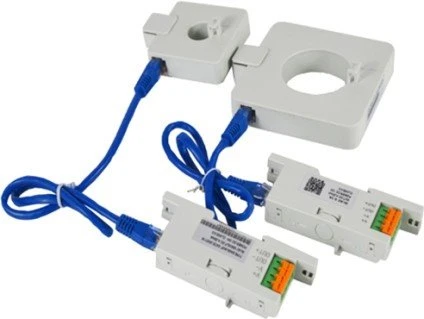

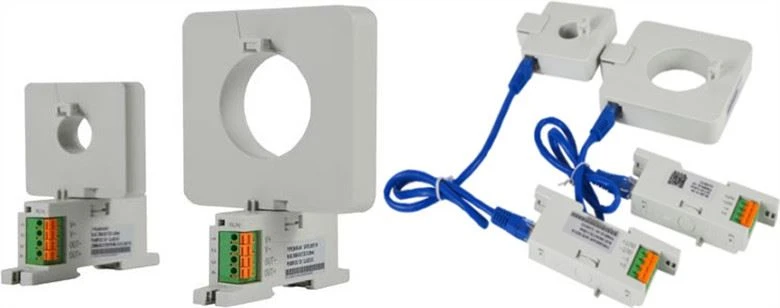

Uiterlijk

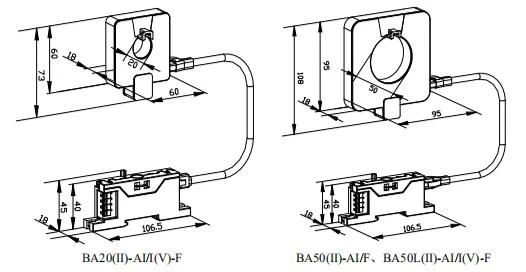

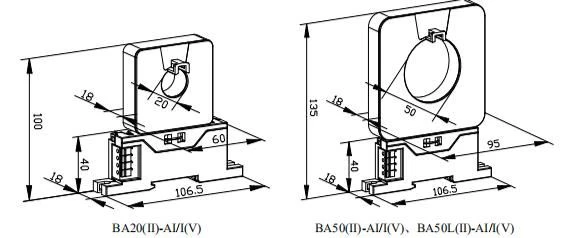

Dimensie

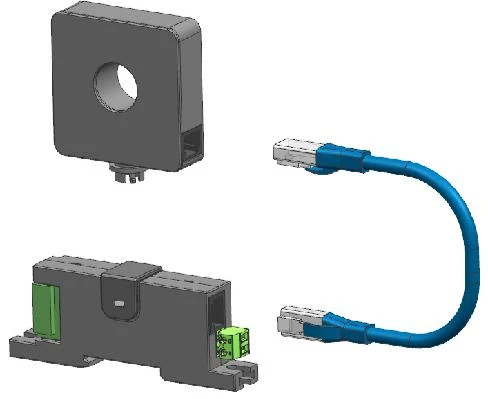

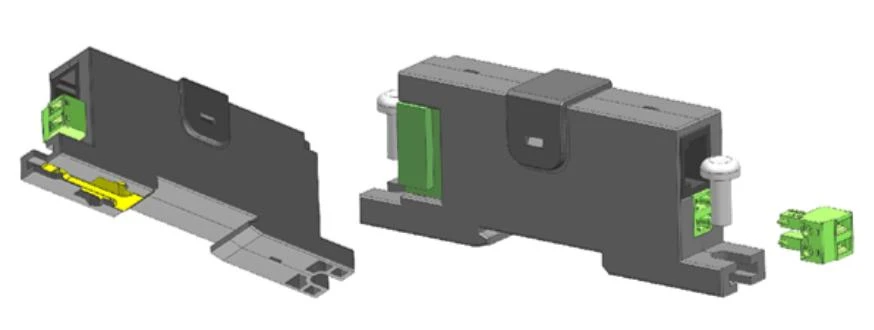

Geïntegreerde installatie

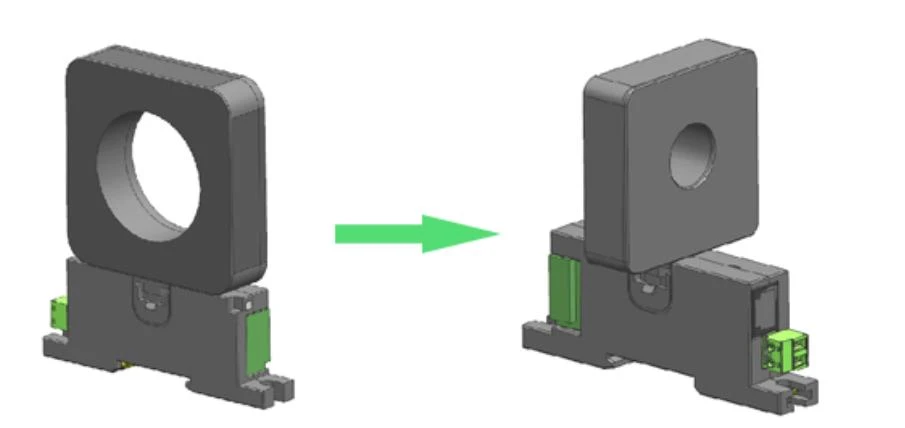

Geïntegreerde installatie, een roterende structuur kan worden gebruikt in het geperforeerde deel.

Er zijn Φ20, Φ50 van gatmaten voor uw selectie.

Het hoofdgedeelte kan op het scherm worden aangesloten om de huidige weer te geven en parameters in te stellen bij geïntegreerde installatie (gebruik zoveel mogelijk het bestaande beeldscherm)
