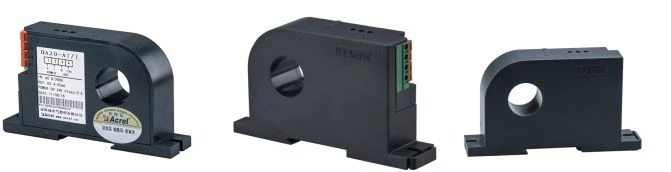

0-5V stroomtransducer

Analoge uitgangsstroomtransducerproducten uit de BA-serie passen het principe van elektromagnetische inductie toe om de wisselstroom in het elektriciteitsnet in realtime te meten, en gebruiken constante stroom en lineaire compensatietechnologie om deze te isoleren en om te zetten in een standaard gelijkstroomsignaaluitgang.

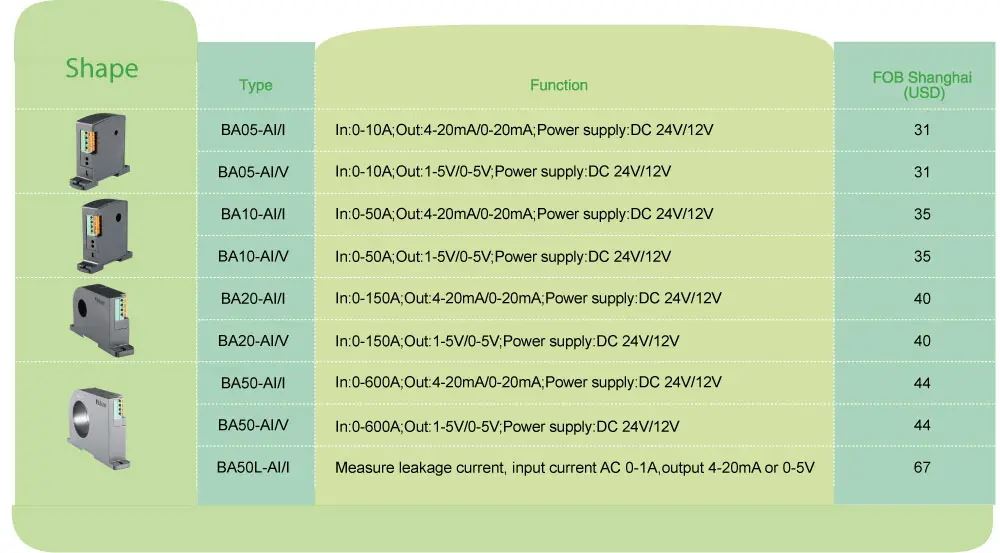

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
hulpstroom	gelijkstroom 12V	gelijkstroom 12V DC 24V	gelijkstroom 12V DC 24V	gelijkstroom 12V DC 24V	gelijkstroom 12V DC 24V	gelijkstroom 12V DC 24V
	DC 24V
Consumptie		Minder dan of gelijk aan 1W	Minder dan of gelijk aan 1W	Minder dan of gelijk aan 1W	Minder dan of gelijk aan 1W	Minder dan of gelijk aan 1W
Grootte doorlopende opening		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Invoer	Huidig	Wisselstroom {{0}}~(0,5~10)A	Wisselstroom 0~(8~50)A	Wisselstroom 0~(40~200)A	Wisselstroom 0~(60~600)A	AC {{0}}~(0.1~1)A (beperking van lekstromen)
Uitgang:	Nominale waarde	DC4-20mA,of 0-20mA,0-5V,0-10V enz
	Belastingsweerstand:	Stroomuitgang Minder dan of gelijk aan 500Ω, uitgangsspanning groter dan of gelijk aan 1kΩ
Nauwkeurigheidsklasse		0,5 procent
Reactietijd		Minder dan of gelijk aan 350ms
Temperatuur		Bediening:-10 tot plus 55 graden Opslag:-25 tot plus 70 graden
Temperatuurcoëfficiënt		Minder dan of gelijk aan 200ppm/graad
Installatie		(Rail)DIN35, vast op cel met schroeven
normen		GB/T 13850

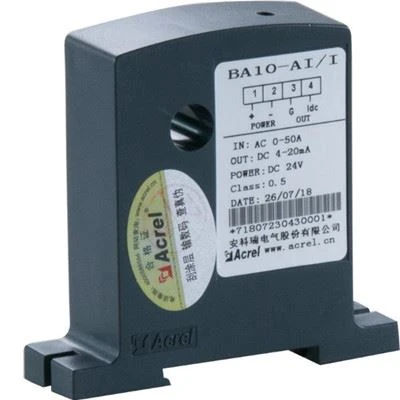

	BA10-AI/I ●Toepassing: industriële automatisering ●Ingang: AC stroommeting tot 50A ●Overbelasting: 1,2 keer van de nominale waarde ●Uitgang: DC 4-20mA
BA50L-AI/I ●Ingang: 0-1Een lekstroom ●Uitgang: DC 4-20mA ●Meting van lekstroom ●Overbelasting: 1,2 keer de nominale waarde

●Hogere nauwkeurigheid

●Hoger isolatieniveau

●Hoger veiligheidsniveau

●Lagere consumptie

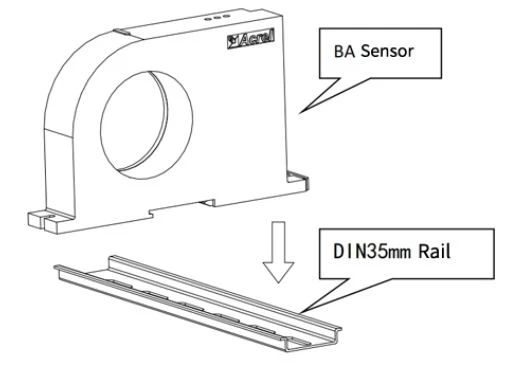

Kies een geschikte plaats om de standaard DIN35mm-rail te installeren en installeer de BA-sensor op de rail;

Kies op het onderste paneel van de kast een geschikte plaats om twee draadgaten te openen die overeenkomen met de positie van het vaste gat van de geïnstalleerde sensor; Installeer na het plaatsen van de sensor de positioneringsschroef

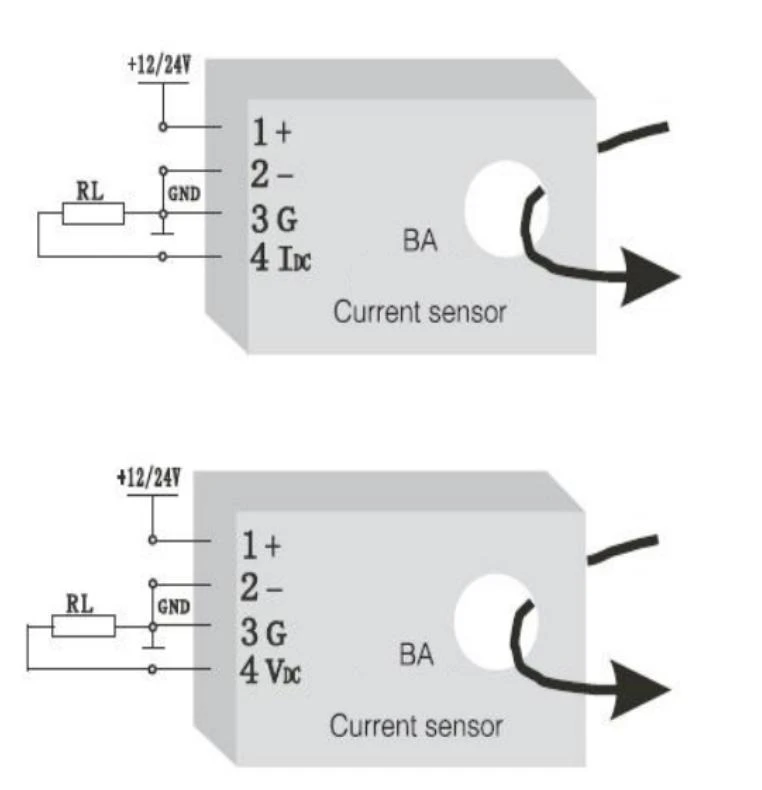

1 —— plus Positieve voeding (niet omgekeerd)

2 —— - Voeding AARDE

3 —— G (Negatieve stroomuitgang, die kan worden gedeeld met de voeding)

4 —— IDC (stroomuitgang positief), VDC (spanningsuitgang positief)
