Productie beschrijving

BM-serie DC-spanningssensoren zijn de meetmodule die de gemeten DC-spanning omzet in de proportionele DC-stroom of DC-spanningssignaal volgens de optische isolatietheorie. De ingangszijde is sterk geïsoleerd van de uitgangszijde.

Hoge nauwkeurigheid, lineariteit en integratie, klein formaat, eenvoudige structuur, stabiliteit op lange termijn en aanpasbaarheid aan verschillende werkomstandigheden. Ze worden veel gebruikt voor systeembesturing en detectie van elektrische apparatuur in de sectoren energie, aardolie, mijn, chemie, spoorwegen, communicatie en gebouwautomatisering.

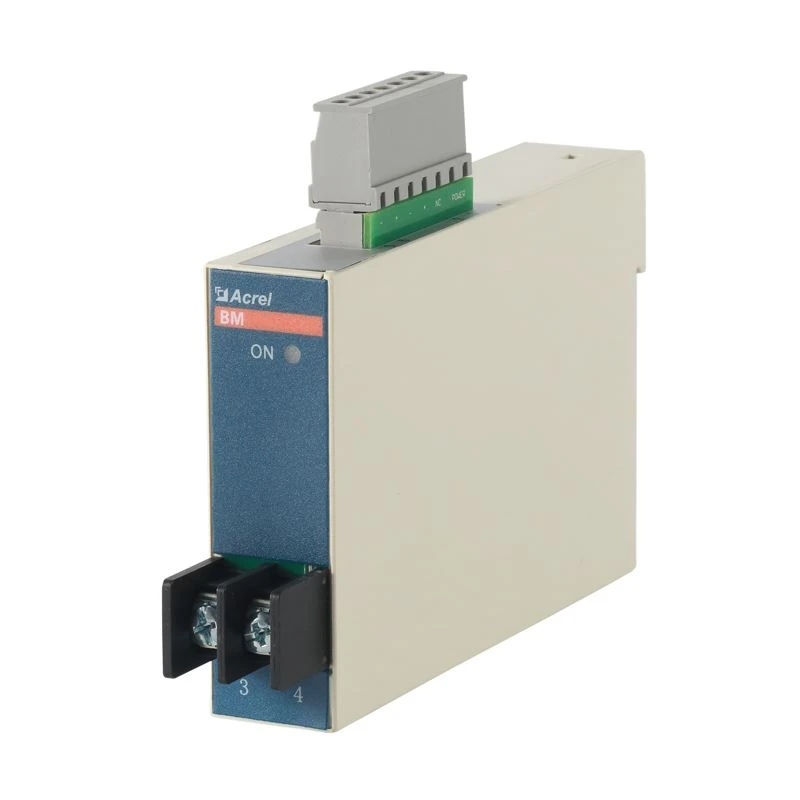

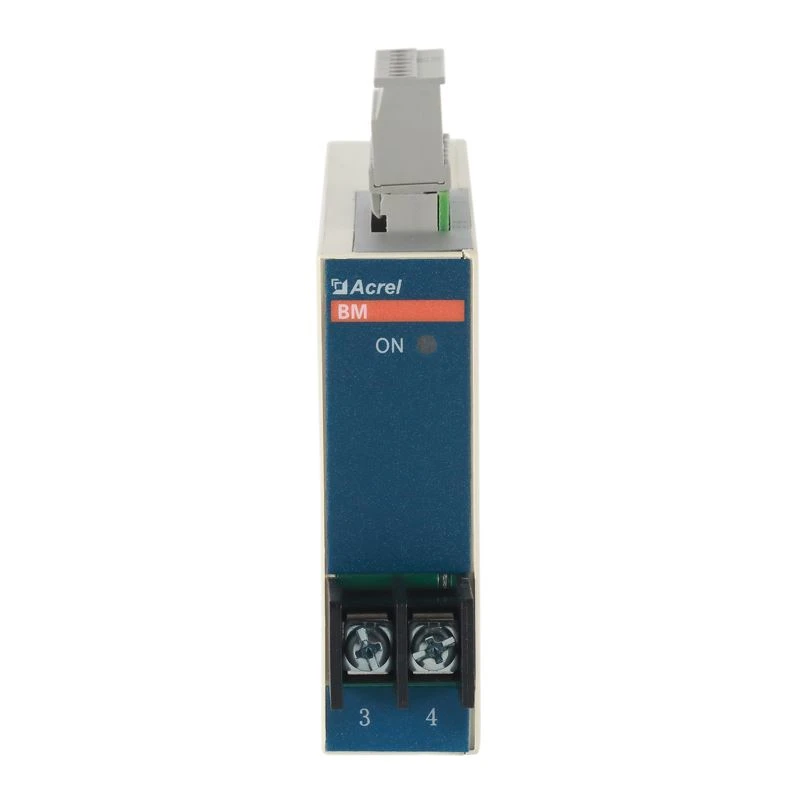

Uiterlijk

Parameters

Technische parameters		Index
Invoer		Nominale spanning DC300 ~ 1500V
		Spanningsbereik meten 120% * Vpn
Uitvoer	Nominale waarde	spanning: DC 0-5V, DC0-10V; stroom: DC 4-20mA, DC 0-20mA
	Bescherming tegen overbelasting	Maximale output≤ 150% van de volledige schaal
	Weerstand tegen belasting	>5000Ω (spanningsuitgang) /<450ω(current>
Voeding		DC12V / DC15V / DC24V / DC48V (optioneel)
Precisiegraad		0.5
bestand tegen spanning		Voedingsfrequentie met constante spanning 3500VAC tussen ingang/ uitgang en voeding
Lineariteitsfout		0.2%
Offset spanning / Offset Stroom (Ta =+25°C)		50mV (correspondeert met de spanningsuitgang) / 80uA (correspondeert met de stroomuitgang)
Reactietijd		≤ 30mS
Isolatieweerstand		>20MΩ@DC500V
Installatie methode		Met geleiderail TS35
Omgevingsomstandigheden	Temperatuur	Bedrijfstemperatuur: -10 °C - + 55 °C; opslagtemperatuur: -40 °C - + 85 °C
	Vochtigheid	≤93%RH, geen dauw, geen agressief gas
	Hoogte	≤2500m
