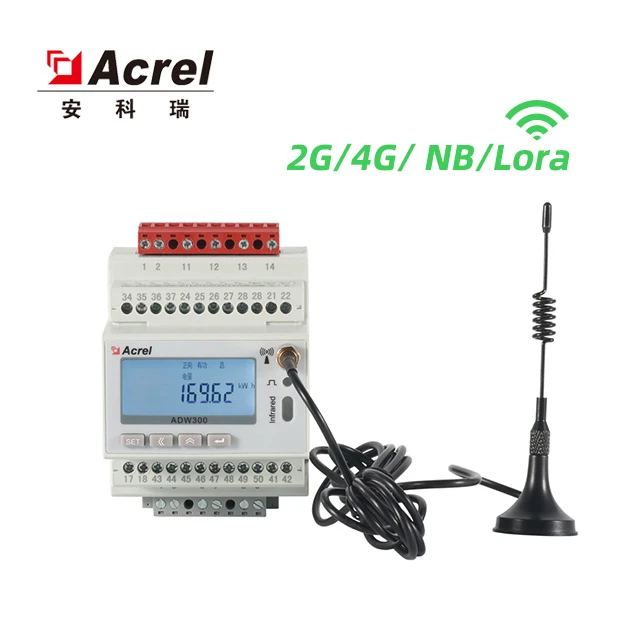

Beschrijving
Acrel Wireless Three Phase Energy Meter wordt voornamelijk gebruikt om drie fasen actieve energie te meten op laagspanningsnetwerken. Deze draadloze energiemeter biedt voordelen zoals compact formaat, hoge precisie en uitgebreide functies. Volgens verschillende eisen.
Er zijn veel communicatiefuncties zoals RS485-communicatie, 2G, NB, 4G, WiFi die de nieuwe huidige bemonsteringsmodus toevoegen met behulp van een externe transformator. Het kan flexibel in de verdeelkast worden geïnstalleerd om te voldoen aan sub-item elektrische energiemeting, bedienings- en onderhoudstoezicht of stroombewakingsvereisten voor verschillende regio's en verschillende belastingen.

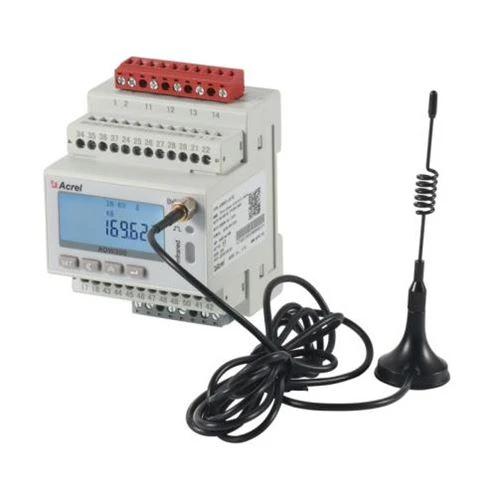

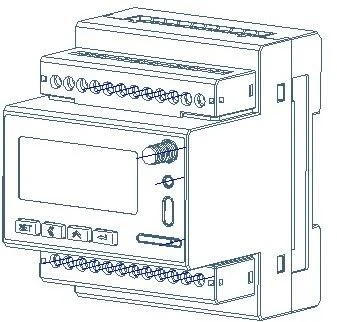

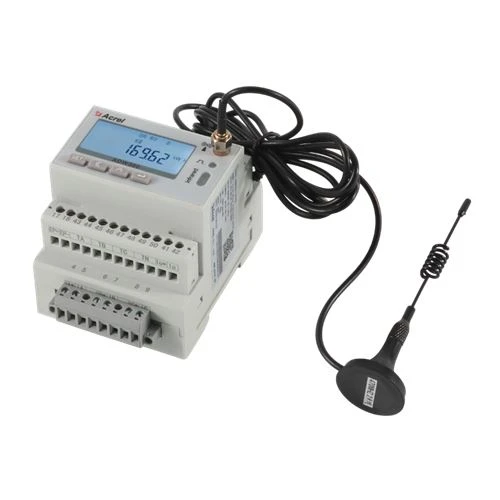

Uiterlijk
 |  |  |
Met de opkomst van low power, wide-area networking (LPWAN)-technologieën, zoals Acrel's LoRa-apparaten en het LoRaWAN open protocol, blijken nieuwe slimme elektriciteitsmeteroplossingen een aantrekkelijk alternatief te zijn voor andere connectiviteitsopties voor zowel Internet of Things (IoT) ) netwerken en smart grid-toepassingen. Lora/LoRaWAN-energiemeters maken het mogelijk om energiemeterstanden te verzamelen en gegevens over meerdere kilometers te verzenden voor aggregatie.
Parameters:
Spanningsingang: | Nominale spanning | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Referentie frequentie | 50Hz | |
Consumptie | <0.5va(each> | |
Huidige ingang | Invoerstroom | 3×1(6)A; 3×1(6)A（ADW300W, 3×20(100)A（ADW300W） |
Start huidige | 1‰Ib (Klasse0.5S), 4‰Ib (Klasse1) | |
Consumptie | <1va(each> | |
hulpstroom | Stroomvoorziening | AC85~265V |
| Energieverbruik | <> | |
Meetprestaties | Standaard | IEC62053-22:2003, IEC62053-21:2003 |
Actieve energie nauwkeurigheid | Klasse0.5S（ADW300）, Klasse1（ADW300W） | |
Temperatuur nauwkeurigheid | ±2 graden | |
Puls | Breedte van puls | 80±20ms |
Pulsconstante | 6400imp/kWh, 400imp/kWh | |
Communicatie | Draadloze | Transmissie op 470MHz en maximale afstand in open ruimte is 1km; 2G; NB;4G |
Infrarood communicatie | De constante baudrate is 1200 | |
Koppel | RS485(A,B) | |
Verbindingsmodus | Afgeschermde twisted pair-geleiders | |
Protocol | MODBUS-RTU |
Functiebeschrijving
Functie | Functiebeschrijving | Functie bieden: |
Weergavemodus: | LCD | ■ |
Energiemeting | Actieve kWh (positief en negatief), kwadrant reactief krachtstroom | ■ |
Elektrische meting | U, I, P, Q, S, PF, F | ■ |
Harmonische functie | THDv, Harmonicon 2e-31st | ■ |
Pulsuitgang | Actieve pulsuitgang | ■ |
Driefasige onbalansgraad | Spanningsonbalans, huidige onbalans | ■ |
Temperatuurmeting | De temperatuur van A/B/C/N（Alternateconfiguratie: T） | □ |
DI/DO | 4DI,2DO（Alternatieve configuratie: K） | □ |
Na huidige | Eenrichtingsverkeer na stroom (Alternatecon-figuratie: L) | □ |
Led scherm | Puls LED-display | ■ |
Externe stroomtransformator | Externe open type huidige transformator (Alternatieve figuratie: W) | □ |
elektrische parameter: | Onderspanning, onderstroom, overstroom, onderbelasting, enz | ■ |
Communicatie | Infrarood communicatie | ■ |
RS485（Alternatieve configuratie: C） | □ | |
Draadloze transmissie op 470MHz (Alternatieve figuratie: LR) | □ | |
GPRS (Alternatieve configuratie: 2G) | □ | |
NB-IOT（Alternatieve configuratie: NB） | □ | |
4G (Alternatieve configuratie: 4G) | □ |
( ■ binnen □ optioneel )

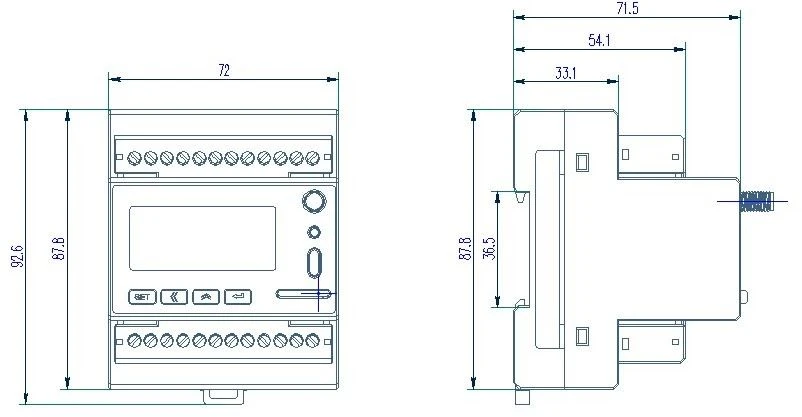

Dimensies
Afmeting van overblijvende huidige transformator:
Specificaties: | Huidige score | Binnen diameter Φ mm | Buitendiameter: Φ mm | Gewicht |
AKH-0.66L45 | 16-100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100-250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250-400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400-800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800-1500A | 200 | 240 | 1.94 |

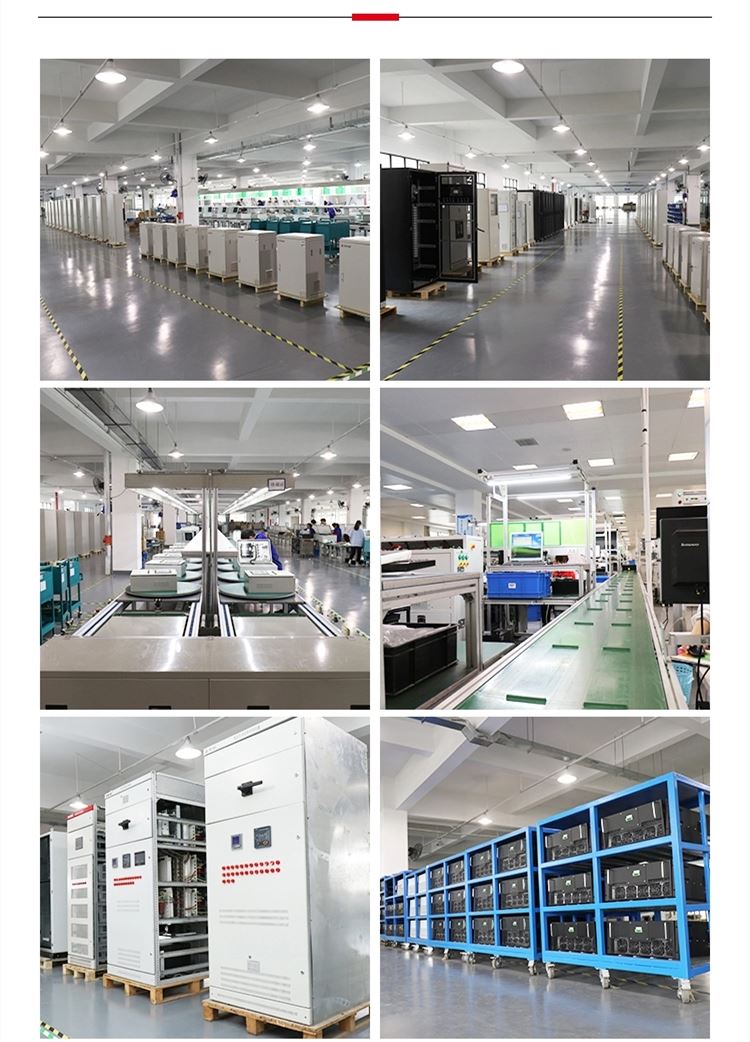

Professionele technische ondersteuning en verwerkingsmachines

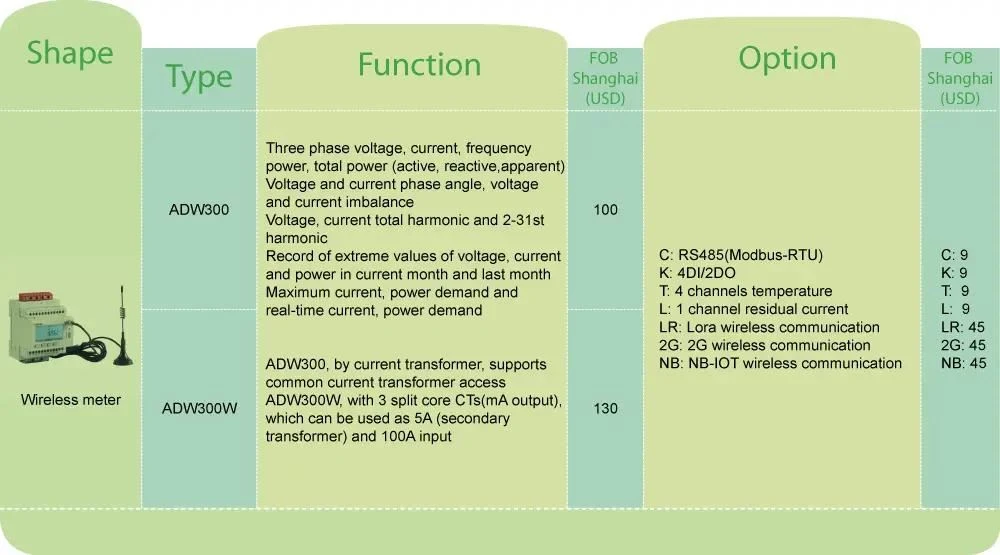

Citaat
(neem contact met ons op voor de prijs van de WiFi / 4G-versie)
