Beschrijving

Acrel Din Rail eenfasige AC-energiemeter is ontworpen voor stroomvoorzieningssystemen, industriële en mijnbouwbedrijven en nutsbedrijven om het elektriciteitsverbruik te berekenen en de elektrische vraag te beheren. Het kenmerkt de hoge precisie, het kleine formaat en de eenvoudige installatie. Het integreert de meting van alle elektrische parameters met de uitgebreide elektriciteitsmeting.

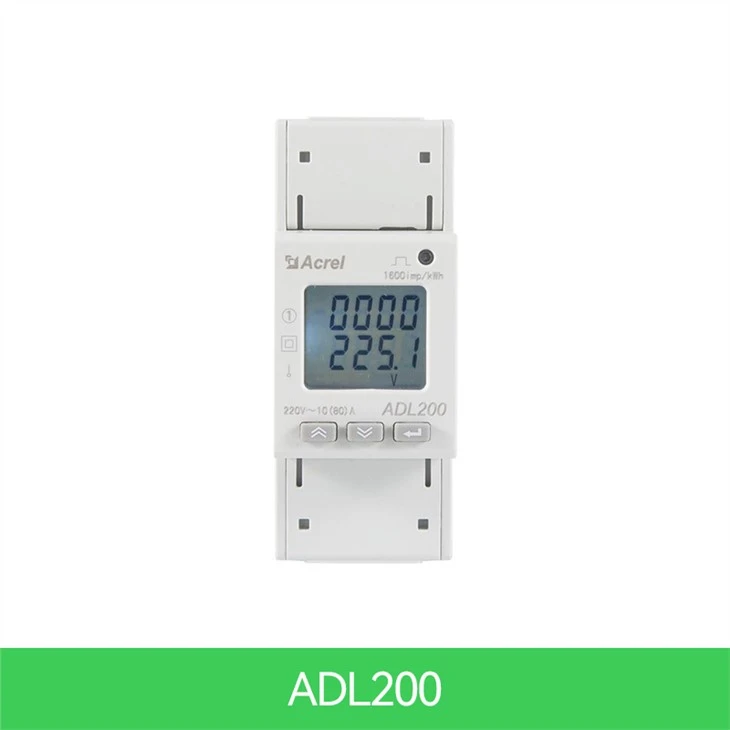

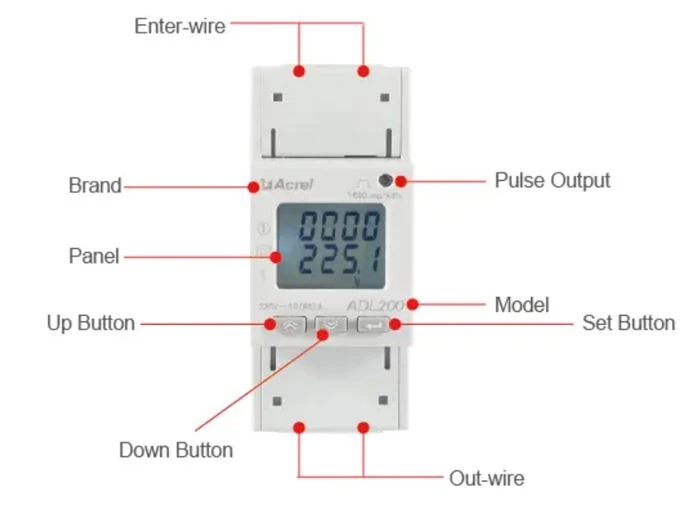

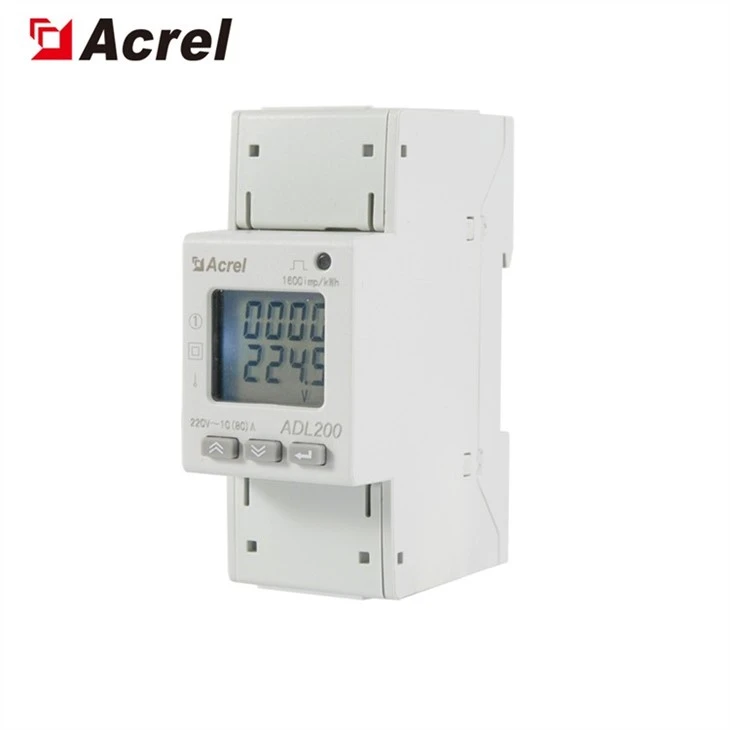

Uiterlijk

Parameters:

Ingangsspanning	Referentie Spanning	AC220V
	Referentie frequentie	50Hz
	Stroom consumptie	<>
Invoerstroom	Basisstroom	10A
	Maximaal huidig	80A
	Beginnend huidig	4‰Ib
	Consumptie	<>
Meetprestaties	Nauwkeurigheid van meten:	1klas
Meetprestaties	Meetbereik:	000000.00 ~ 99999999 kWh
Kloknauwkeurigheid	Fout Kleiner dan of gelijk aan 0.5s/d
Actieve puls	Pulsbreedte:	80±20ms
Actieve puls	Pulsconstante	1000imp/kWh
Communicatie	Koppel	RS485 (een plus, B-)
	Verbinding modus	Afgeschermde twisted pair-geleiders
	Protocol	MODBUS-RTU
Functie	Functiebeschrijving	Functie bieden:
Meting van kWh	Eenfasige actieve kWh (positief en negatief), 3 maanden historische energiegegevens bevroren opslag	■
Meting van elektrische parameters	Spanning, stroom, actief vermogen, blindvermogen, schijnbaar vermogen, arbeidsfactor en frequentie	■
LCD scherm	8-bits sectie LCD-scherm	■
Toetsprogrammering	3 toetsen om parameters in te stellen zoals code, adres, baudrate, multi-tarief en communicatieprotocol	■
Pulsuitgang	Pulsuitgang actieve energie	■
Multi-tarief	Pas 4 tijdzones, 2 tijdsintervallijsten, 14 tijdsintervallen per dag en 4 tarieftarieven aan	□
Communicatie	Communicatie-interface: RS485, Communicatieprotocol: MODBUS-RTU	■

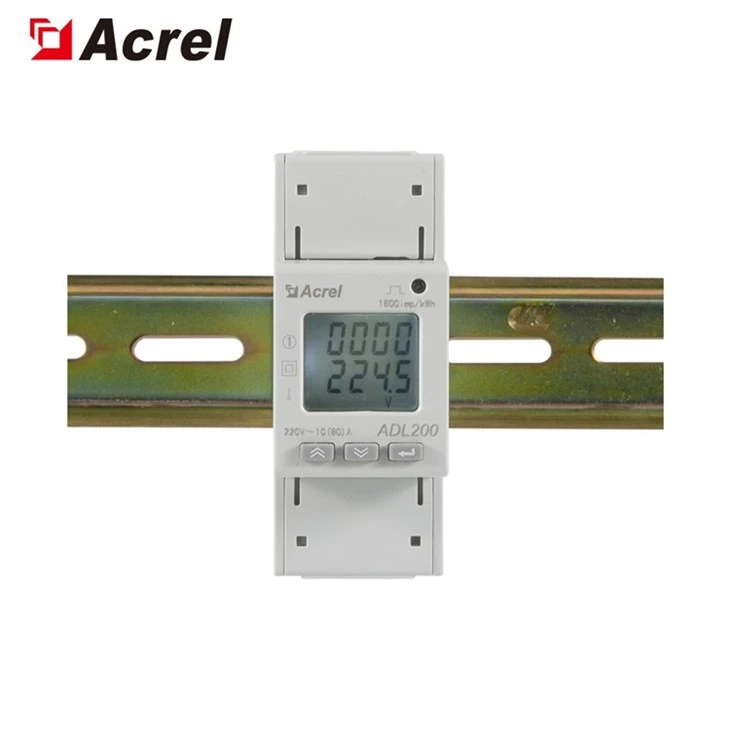

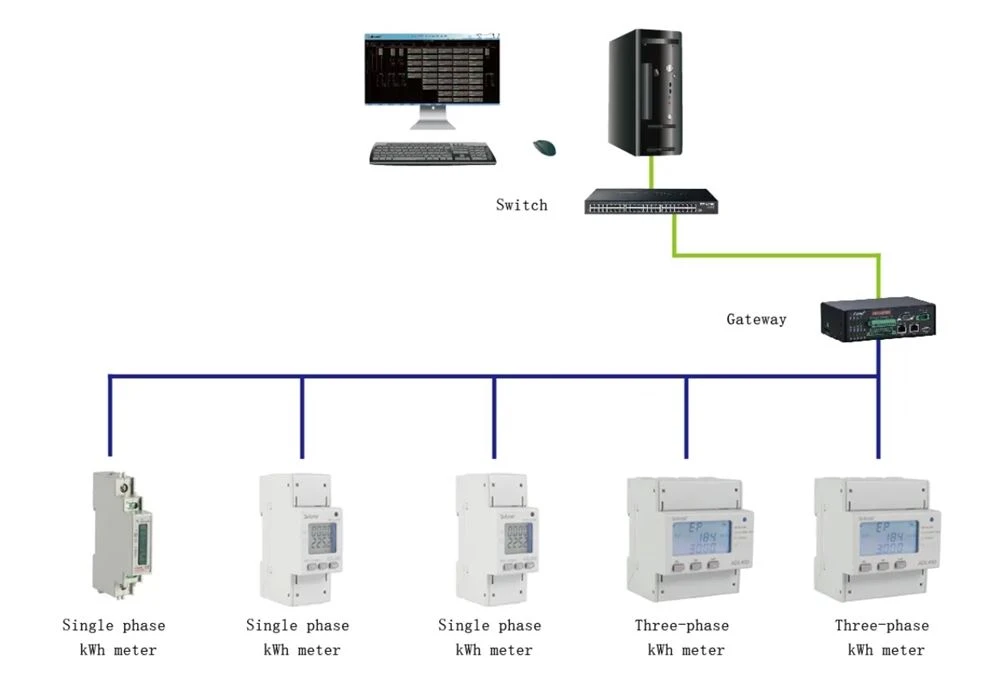

Onze enkelfasige vermogensmeter kan de totale actieve kWh testen en spanning, stroom, vermogen en andere elektrische parameters meten, ook met optionele functie RS485 Modbus RTU. Het is handig om de elektrische energie te bewaken, te verzamelen en te beheren. Het is uitgerust met een RS485-communicatiepoort en aangepast aan MODBUS-RTU. ADL kan worden toegepast in allerlei besturingssystemen, SCADA-systemen en energiemanagementsystemen.

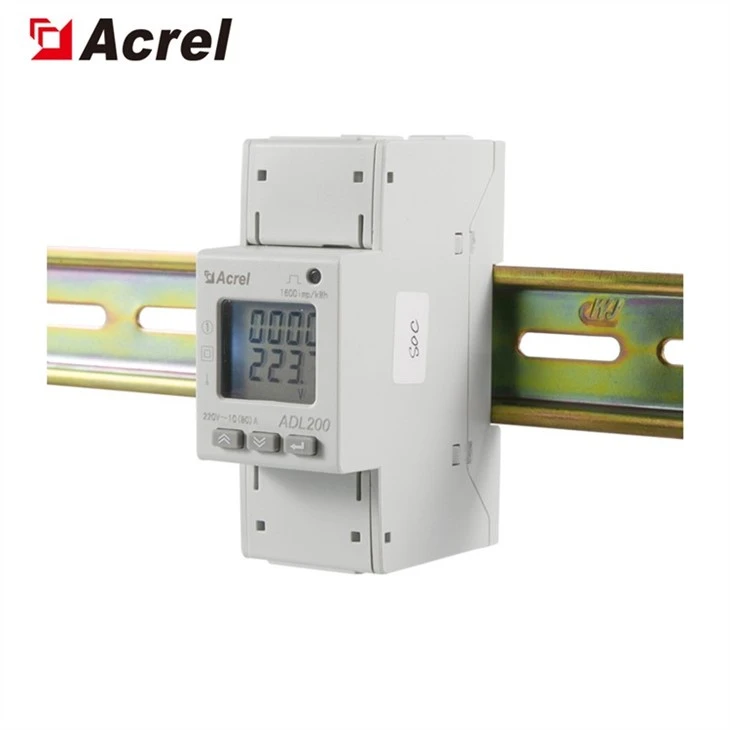

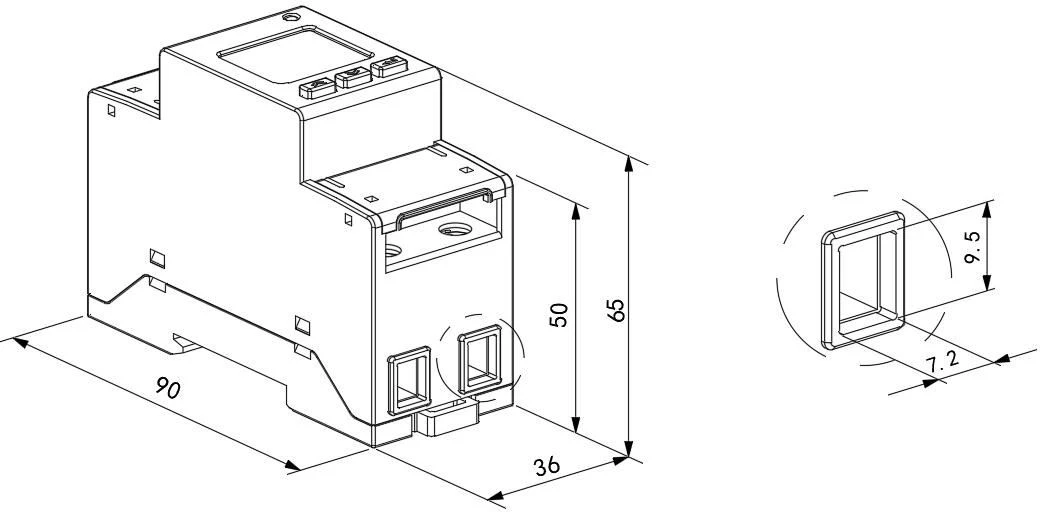

Dimensies

Hulpstroomstoring

●Foutprestaties: de energiemeter knippert en licht niet op na het inschakelen.

●Problemen oplossen:

1. Controleer of de bedrading van de hulpvoeding overeenkomt met:

het bedradingsschema van het instrument en of de bedrading los zit of eraf valt;

2. Gebruik een multimeter om te meten of de ingangsspanningswaarde van de hulpvoeding binnen het normale werkspanningsbereik van het instrument valt.

Signaalinvoerfout

●Foutprestaties: nadat de energiemeter is ingeschakeld, is het weergavevermogen of de energietelling niet nauwkeurig.

●Problemen oplossen:

1. Schakel de weergave-interface van de energiemeter naar de vermogensinterface (actieve P, arbeidsfactor λ), controleer of de vermogensweergave negatief is en of de arbeidsfactor tussen

0.9-0.95, en controleer vervolgens of de invoer en uitvoer van de huidige signaallijn zijn omgekeerd (dat wil zeggen, de inkomende lijn van de stroom moet consistent zijn met het inkomende uiteinde van het instrument) , En consistent met de bedrading op de energiemeter.

Communicatiefout

●Foutprestaties: nadat de energiemeter is ingeschakeld, kan deze niet normaal communiceren met de hostcomputer.

●Problemen oplossen:

1. De spanningswaarde tussen de communicatie-uitgang A en B van het meetinstrument moet tussen plus (4.4-4.5)V zijn;

2. Controleer of de communicatiebedradingsmethode correct is bedraad volgens het bedradingsschema (dat wil zeggen dat de communicatieterminal A/B van het instrument moet overeenkomen met de seriële communicatiepoort A/B).
