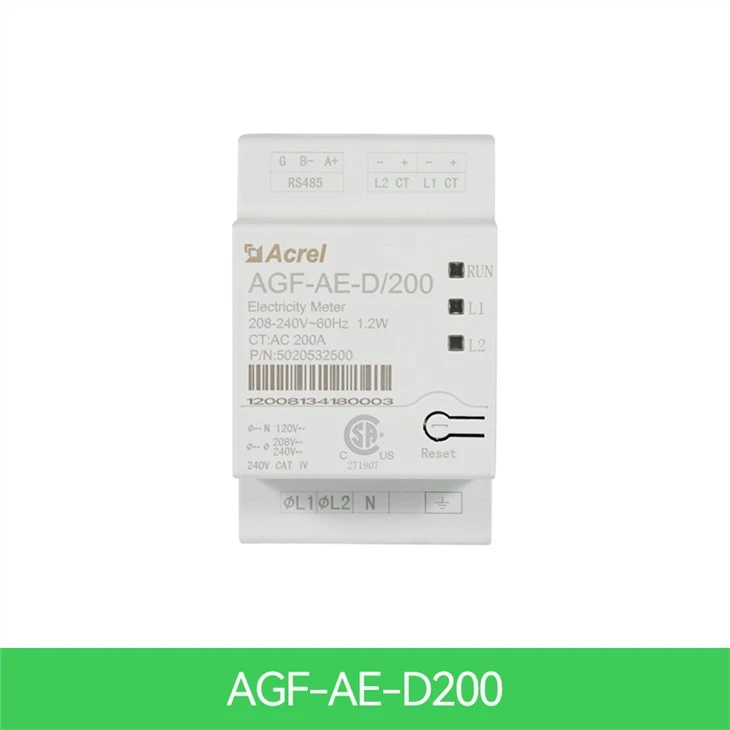

Zonnestelselmeter

In een systeem met één omvormer wordt de meter rechtstreeks op de omvormer aangesloten. Als uw omvormer een ingebouwde Revenue Grade-meter heeft (RGM; de omvormer wordt een Revenue-grade-omvormer genoemd), kunt u een externe meter aansluiten op dezelfde bus als de RGM. Acrel heeft de AGF-AE-D/200 het EMC geleide emissie- en uitgestraalde emissietestrapport en FCC klasse B voor industrie en woningen afgerond.

Meter elektrische service			Eenheden
	AGF-AE-D/100	AGF-AE-D/200
Nominale spanning-LinetoN	120		V
Nominale spanning-Lineto-lijn	208/240		V
Uitgebreid spanningsbereik	88 procent ~ 110 procent
AC-frequentie:	60		Hz
Ondersteunde rasters	L1/L2/N/PE
Energieverbruik	1.2		W
Communicatie
Metercommunicatie-interfaces	RS485
Reactietijd	Kleiner dan of gelijk aan 1		S
Meternauwkeurigheid
Nominale RMS-stroom:	100	200	A
1 procent -100 procent van CT-stroom	±0.5	±0.5	procent
Huidige transformatoren
Aantal geleverde stroomtransformatoren	2
Dimensies	I.D:15O.D:35	70.5×54.5×39(H×W×D)	mm
Standaard naleving
Veiligheid	UL1741
Installatiespecificaties:
Afmetingen (H×B×D)	54.1×87.8×52		mm
Gewicht	0.2		kg
Bedrijfstemperatuurbereik:	-30~55		rang
Relatieve vochtigheid (niet condenserend)	5-90		procent
Montage type	DIN-rail, 35 mm

	Nauwkeurigheid AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frequentie 60Hz Voeding (zelfvoorziening) AC85-265V of DC100-350V; stroomverbruik Minder dan of gelijk aan 10VA Invoerverbruik minder dan 0,2VA
Invoerverbruik Minder dan 0,2VA Afmeting (L*W*H) 54,1*87,8*52 mm Installatie DIN 35mm

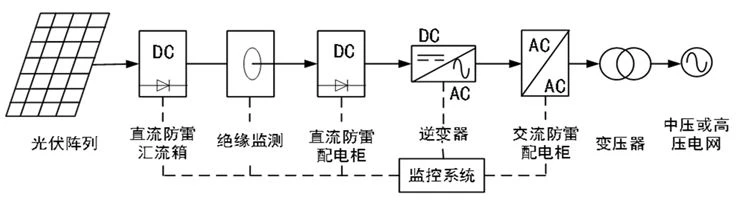

Onze PV/Solar Inverter Energy Meter in single inverter systeem, de meter is direct aangesloten op de inverter. Als de omvormer een ingebouwde Revenue Grade-meter heeft (RGM; de omvormer wordt een Revenue Grade-omvormer genoemd), kunnen onze klanten een externe meter aansluiten op dezelfde bus als de RGM.

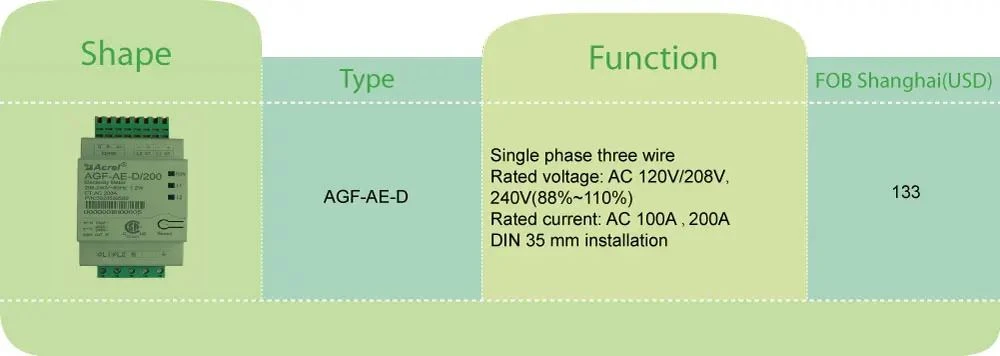

Type	Functiebeschrijving

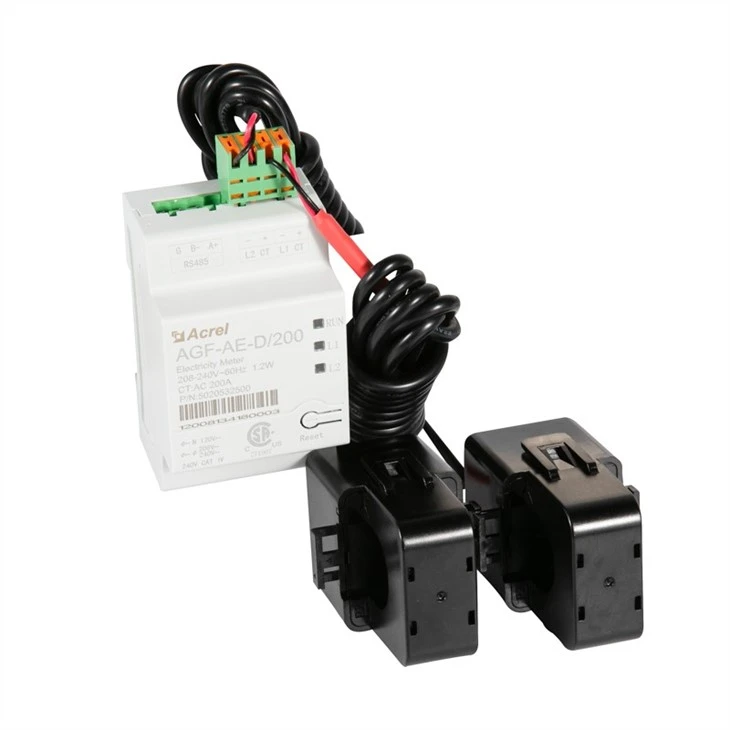

AGF-AE-D/100	1. Vermogensregeling voor fotovoltaïsch / energieopslagsysteem 2. Meting van het volledige vermogen, snelle gegevensverversing 3. DIN-rail geïnstalleerd 4. Eenvoudige installatie door 2 externe split-core stroomtransformatoren 0-100A
AGF-AE-D/200	1. Vermogensregeling voor fotovoltaïsch / energieopslagsysteem 2. Volle vermogensmeting, gegevensverversing met hoge snelheid; 3. DIN-rail geïnstalleerd 4. Eenvoudige installatie door 2 externe split-core stroomtransformatoren 0-200A

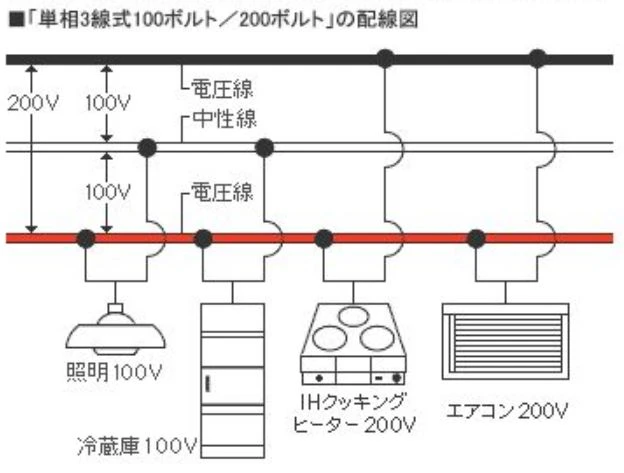

* Enkele fase 2 kanaal 3 draad

* Nominale spanning AC 120 V/208 V, 240 V (88 procent ~ 110 procent) * Nominale stroom: AC 100A

* Nominale frequentie: 60HZ

* Communicatie: RS485, SunSpec-protocol

* UL1741 geïnstalleerd in de uitgang van inverters, converters, controllers en interconnectiesysteemapparatuur voor gebruik met gedistribueerde energiebronnen

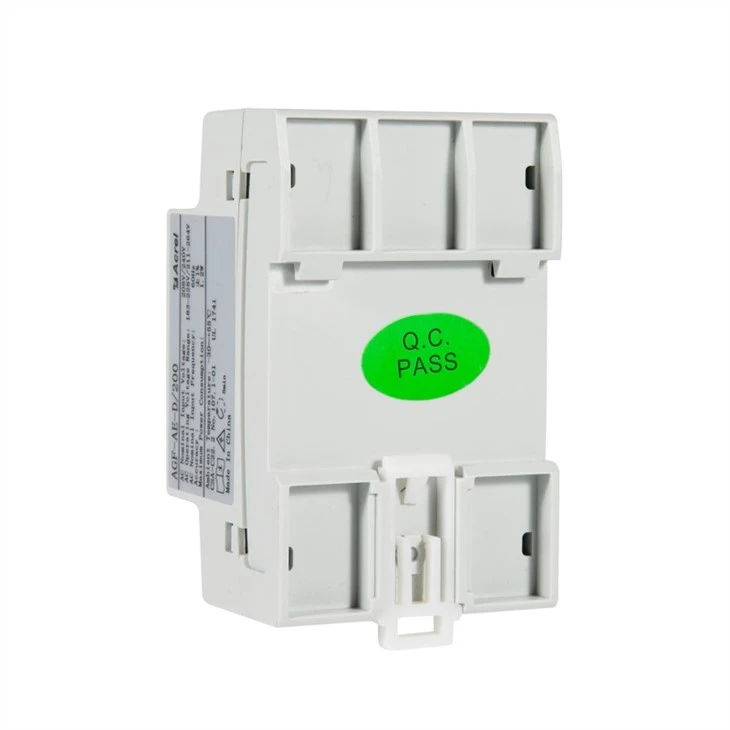

(35 mm DIN-rail installeren)

1. Schakel de wisselstroom uit voordat u de stroomtransformatoren vastklemt.

2. Installeer de stroomtransformatoren rond de te meten geleider. Split-core CT's kunnen worden geopend voor 3 installaties rond een geleider. Anylon kabelbinder kan rond de bovenkant van de CT worden vastgemaakt om onbedoeld openen te voorkomen.

3. Installeer de CT met de pijl wijzend naar het net voor verbruiks- of exportmeting.

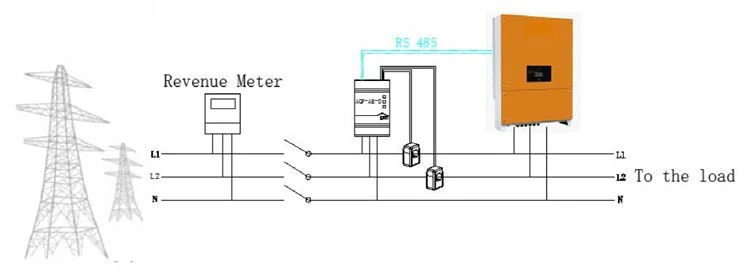

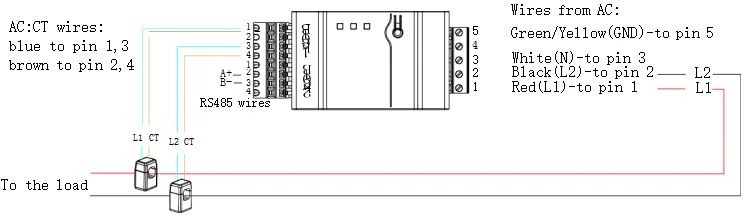

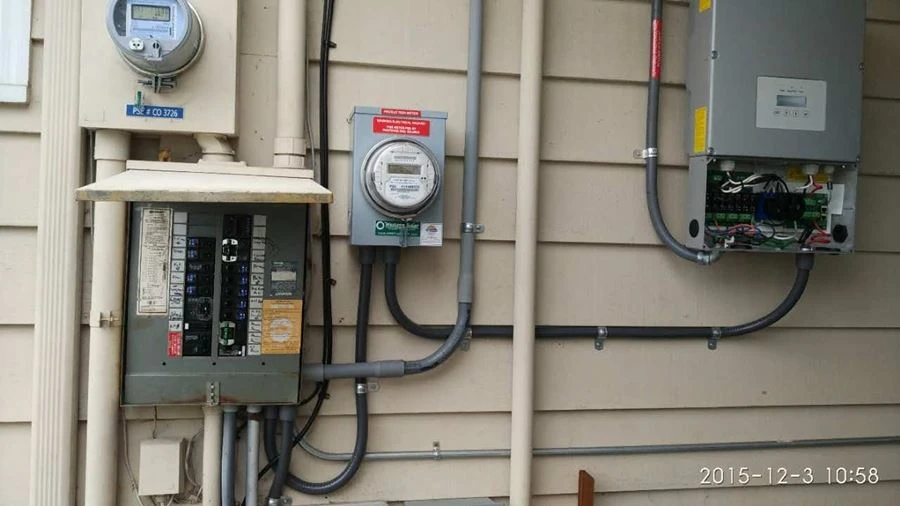

Raadpleeg het aansluitschema als u de meter op de omvormer aansluit.

De stroomtransformator wordt samen met de meter verpakt.
