Beschrijving

Met behulp van AC-bemonsteringstechnologie kunnen elektrische energiemeters uit de PZ-serie veel driefasige elektrische parameters van het elektriciteitsnet meten, zoals stroom, spanning, vermogen, elektrische energie, enz. Direct of indirect. Het kan worden gebruikt voor lokale weergave en kan worden verbonden met de regelapparatuur om een meet- en regelsysteem te vormen.

Uitgerust met de RS-485-communicatiepoort, die compatibel is met het Modbus-RTU-protocol, kunnen meters elektrische parametersignalen omzetten in standaard analoge uitvoer, met vierkanaals (tweekanaals) schakelingang / tweekanaals schakeluitgang. Op basis van verschillende vereisten kunnen elektrische parameters voor transformatieverhouding, alarm, communicatie, etc. worden ingesteld en bestuurd met toetsen op het voorpaneel.

Meters uit de PZ-serie hebben een hoge prijs-prestatieverhouding en kunnen traditionele elektrische omvormers en meetmeters vervangen. Als een geavanceerd intelligent, digitaal front-end acquisitiecomponent, zijn deze elektrische meters op grote schaal gebruikt in verschillende besturingssystemen, SCADA-systemen en beheersystemen voor energiebronnen.

Functies

1. De teller van de driefasige energiemeter heeft een goede afdichting en anti-interferentie-effecten, zodat deze een nauwkeurige meting kan garanderen.

2. Hogere nauwkeurigheid voor spanning: klasse 0.2, actieve energie: klasse 0.5. Spanning kan worden aangesloten op 660V.

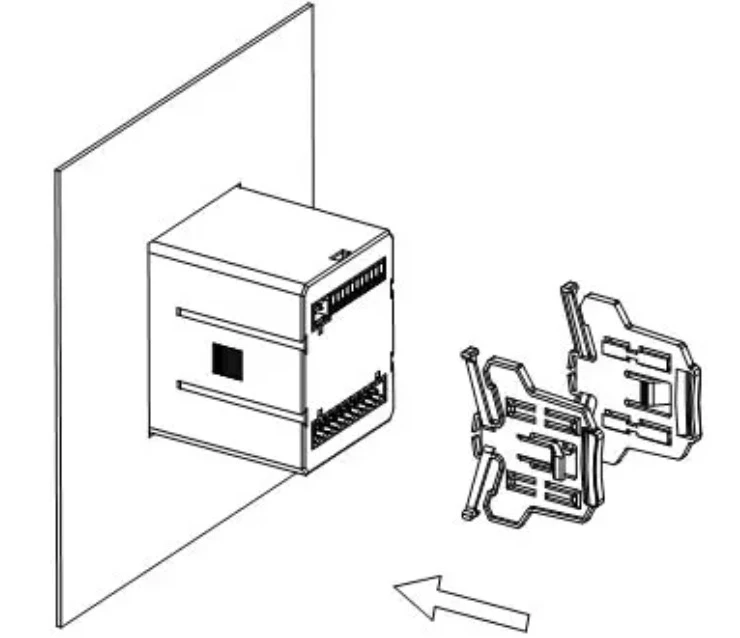

3. Het ontwerp van 92*92/88*88 maakt de installatie handiger en bespaart tijd.

4. Het heldere LCD/LED-scherm stelt u in staat om de gegevens duidelijker te zien en fouten te voorkomen.

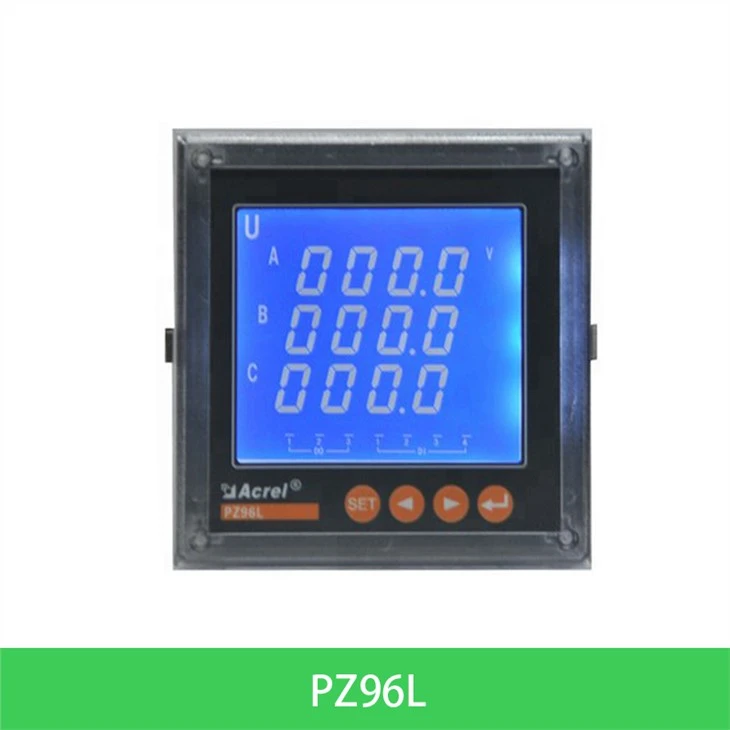

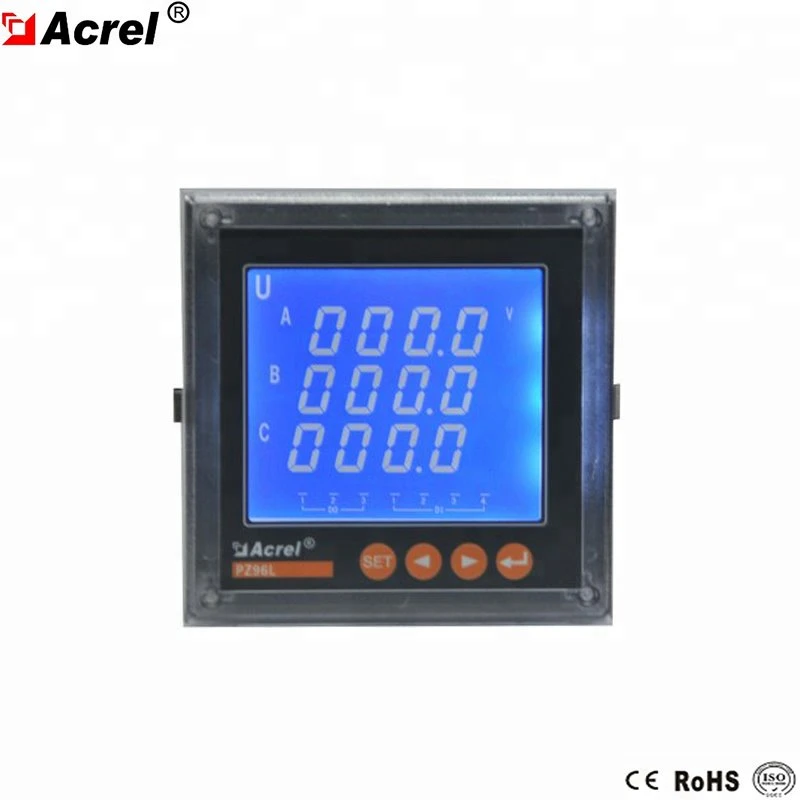

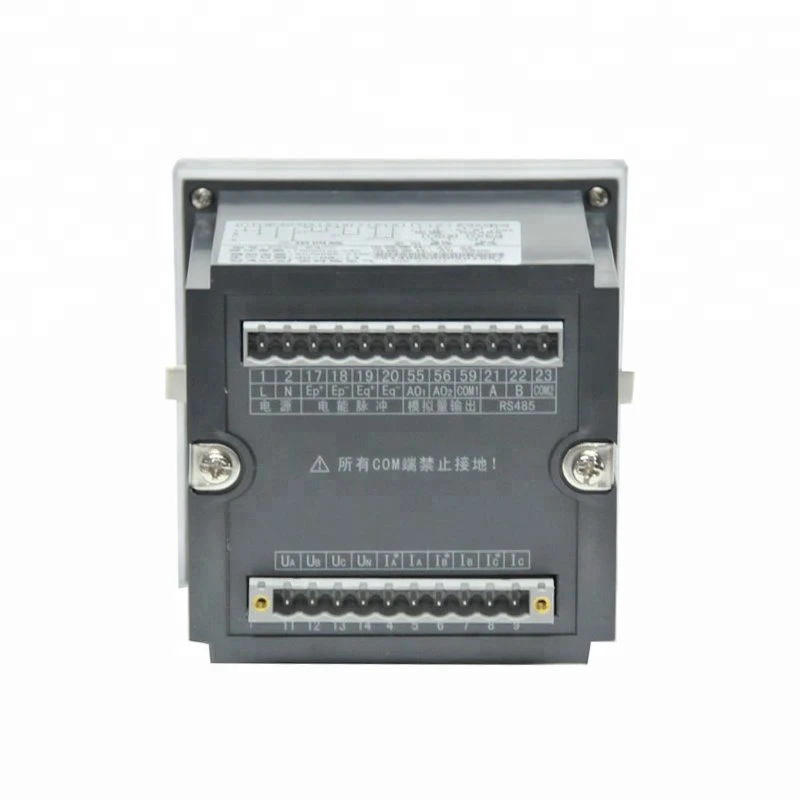

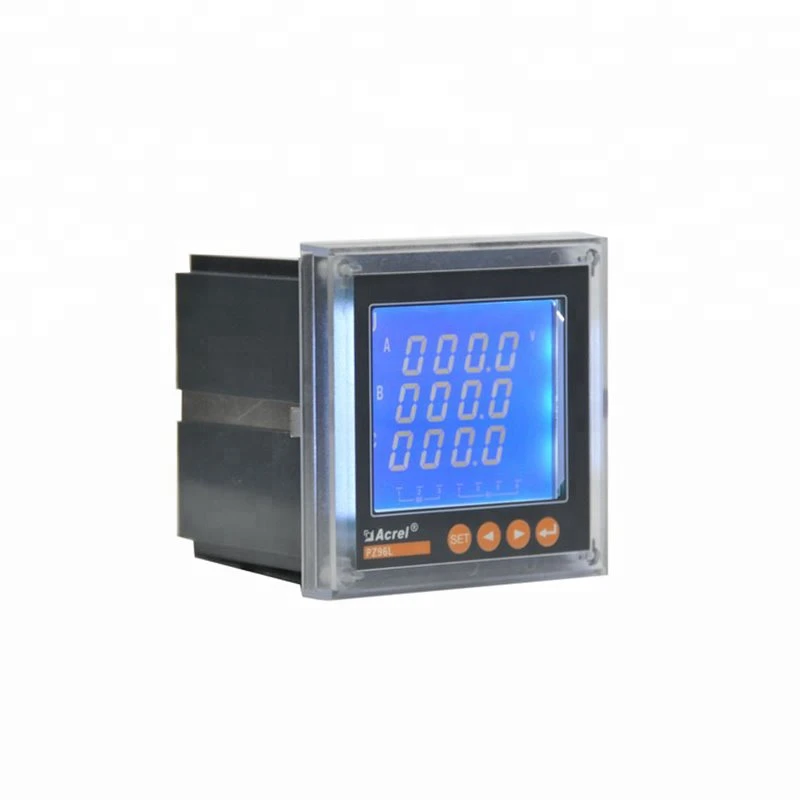

Verschijning

Parameter

projecteren			Parameter
Specificatie			3 fase 3 draden, 3 fase 4 draden
Invoer	Aansluiten		45-65HZ
	Frequentie		3 fase 3 draad, 3 fase 4 draad
	Spanning	overbelasting: 1,2-voudige beoordeling (continu); 10-voudige beoordeling gedurende 1 seconde
		stroomverbruik: < 0.2VA
	Huidig	overbelasting: 1,2-voudige beoordeling (continu); 10-voudige beoordeling gedurende 1 seconde
		stroomverbruik: < 0.2VA
Uitgang	Elektrische energie		Uitvoermodus: 2-kanaal open-collector fotokoppelingspuls
			Pulsconstante: 10000, 40000, 160000 imp/kWh
	Communicatie		RS485-poort, Modbus -RTU-protocol
	Weergave		LED- of LCD-display, vermenigvuldigingsvermogen instellen, alarm, schakelindicatie naar believen; Voor 1 kanaal analoog, display-gerelateerde programmeerbare instelling
Functie	Wisselende ingang		2-kanaals of 4-kanaals passieve ingangsmodus met droog contact
	Schakeluitgang		1 actieve fotokoppelaaruitgang
			Uitgangsmodus: 2-kanaals relais NO-contactuitgang
	Analoge uitgang		Uitgangsmodus: 1-, 2- of 4-kanaals uitgang, 0 - 20mA,4 - 20mA programmeerbaar
			laadvermogen Minder dan of gelijk aan 500Ω
Nauwkeurigheidsklasse	Frequentie {{0}}.05Hz, reactieve elektrische energie 1 klasse, overige 0.5klasse
Stroomvoorziening	DC100~350V; AV 85~265V; （Om de bedrading te laten prevaleren）		energieverbruik<5VA
Beveiliging	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Bereik van		Modbus-RTU: 1~ 247;
Omgeving	Temperatuur	Werk: -10 graden ~ plus 55 graden opslag: -25 graden ~ plus 75 graden
	Vochtigheid	Minder dan of gelijk aan 93 procent RH Niet-condenserend
	Hoogte	Minder dan of gelijk aan 2500m
