Overzicht

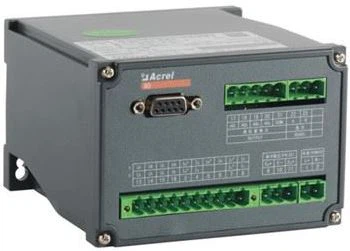

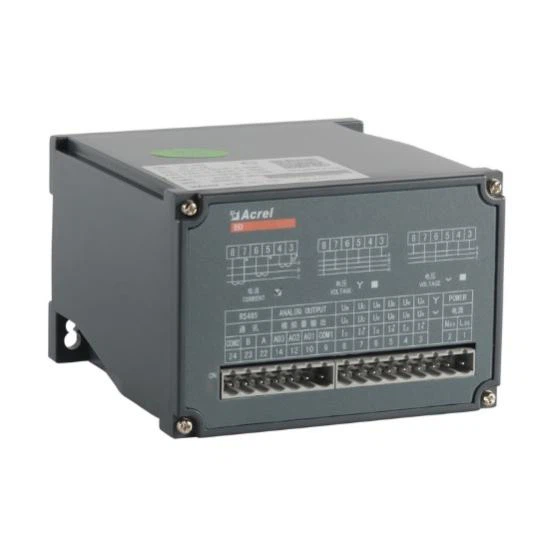

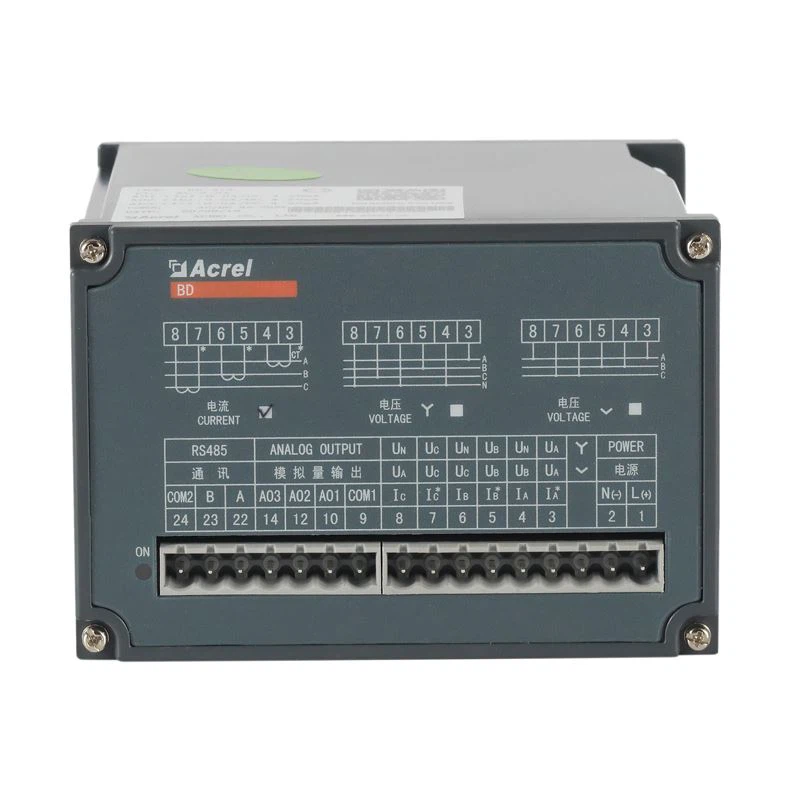

Acrel BD-serie elektrische zender is een apparaat dat elektrische parameters kan isoleren en verzenden. Deze driefasige stroomomvormer werkt als een zender die wisselstroom of -spanning omzet in lineair gelijkstroom analoog signaal door invoer en uitvoer te isoleren. De Producten voldoen aan de GB / T 13850-1998-standaard.

Functie

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E

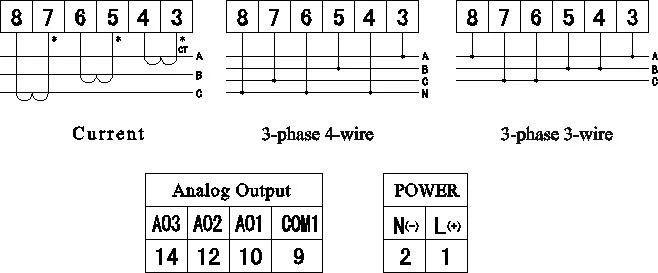

Fase & Bedrading:	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Invoer	Spanning	Directe LL	Tot 480V AC
		Directe LN	Tot 276V AC
		Met externe PT	○	○	○	○	○
	Huidig	direct	Tot 5A AC
	Huidig	Met externe CT	○	○	○	○	○
Uitgang:	Normale waarde	Gelijkstroom:4-20mA,0-20mA, 0-5V, 0-10V, enzovoort
	Belastingsweerstand:	Stroomuitgang Minder dan of gelijk aan 600Ω Spanningsuitgang Groter dan of gelijk aan 1000Ω
	Ripple-inhoud	<0.5% peak="">
Meten	Spanning	□	—	—	□
	Huidig		—	—	□	□	□
	Actief/Reactief vermogen	—	—	—	—	□	□
	Schijnbare kracht	—	—		—	□	□
	Krachtfactor	—	—	R	—	□
	Frequentie					□	□
Energiemeting	± KWh	—	—	—	—	—	○
Nauwkeurigheidsklasse	0,5 procent
Communicatie	Interface: RS485 Protocol: Modbus-RTU			—
Analoge uitgang	Gelijkstroom 0-5V,0-10V,0-20mA,4-20mA
Pulsuitgang

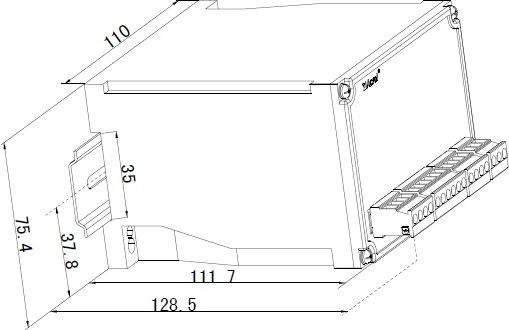

Afmetingen (mm)	Behuizing (BxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Hulpvoeding		85-265V AC/DC,DC24V,DC48V
Temperatuur	Operatie	-10 tot 55 graden
Temperatuur	Opslag	-25 tot 70 graden
Vochtigheid		Tot 95 procent, geen condensatie

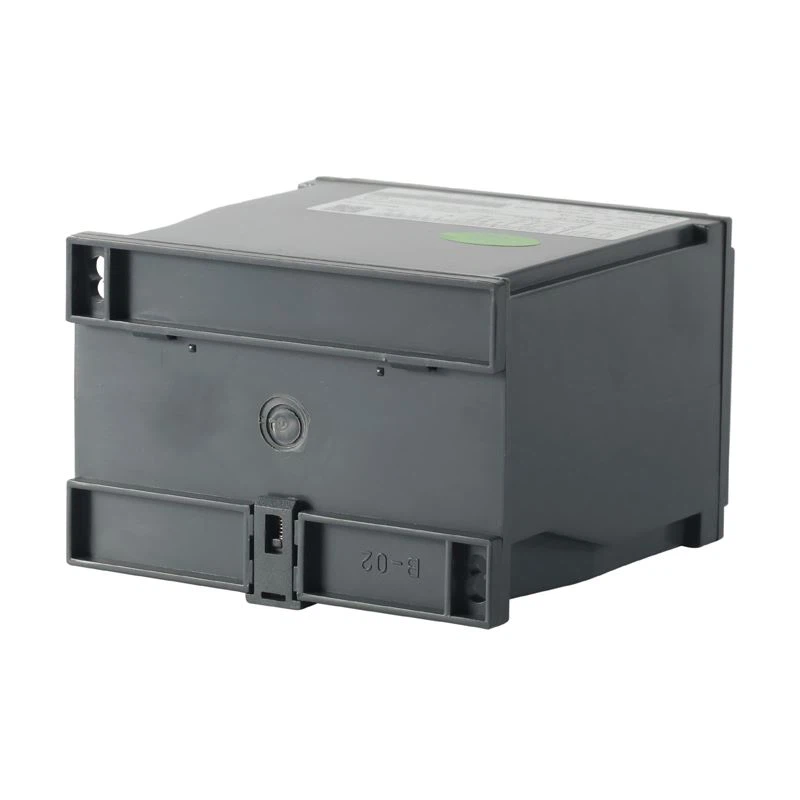

Installatie		(Rail)DIN35 fix op cabine met schroeven
normen		GB/T 13850

'○': Ja '—' Nee '' Optioneel


	BD-3P-serie elektriciteitstransducer ● Spanning\Stroom\Vermogen\Power factor\Frequentie ● Overbelasting: 1,2 keer van de nominale waarde ● Analoge uitgang DC 0-5V/0-10V/0-20mA/4-20mA

BD-AI-serie eenfasige stroomopnemer ● Wisselstroom ● Overbelasting: 1,2 keer van de nominale waarde ● Analoge uitgang DC 0-5V/0-10V/0-20mA/4-20mA
