Sollicitatie

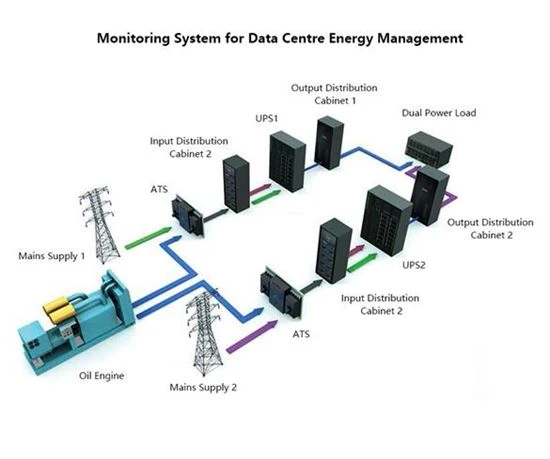

Het is noodzakelijk om het stroomverbruik in het datacenter in realtime te bewaken en te centraliseren en gegevens kunnen worden weergegeven op HMI en worden geüpload naar het stroom- en omgevingsbewakingssysteem door RS485 op het touchscreen en realtime bewaking van het hele stroomdistributiesysteem realiseren. Tegelijkertijd kan het een energie-efficiëntieanalyse realiseren om het energieverbruik te verminderen.

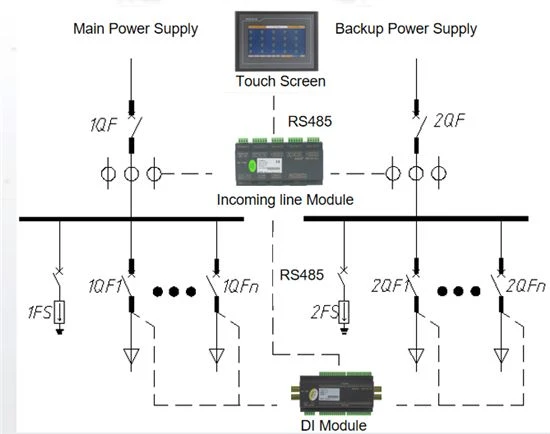

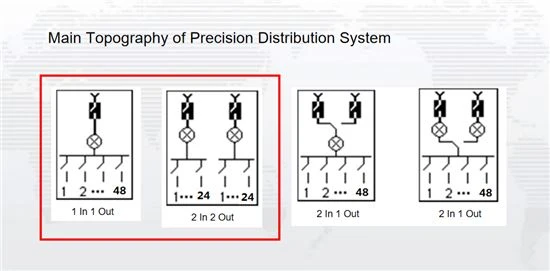

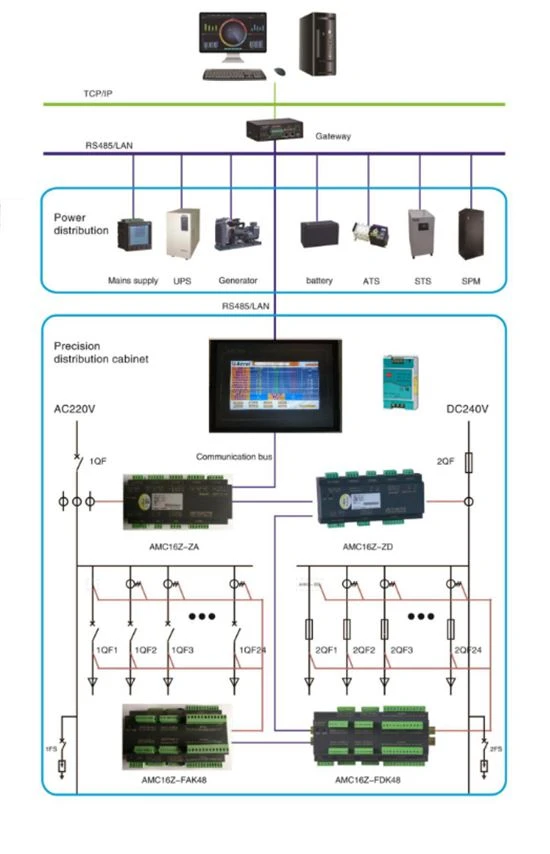

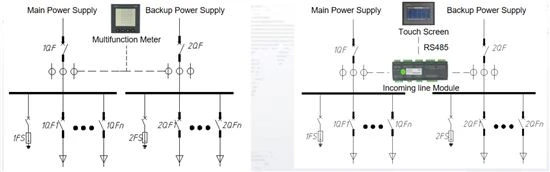

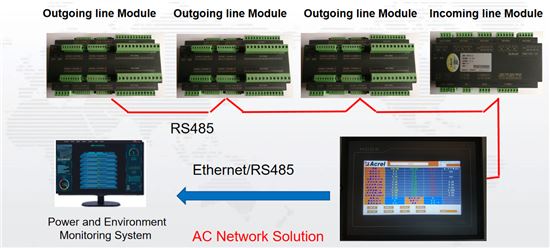

Structuur
Hoofdfuncties
1. Inkomende lijn en uitgaande lijncircuits onafhankelijke bewakingsmodules
2. Kan tot 2 inkomende lijncircuits en tot 192 uitgaande lijncircuits stroom, spanning, vermogen, energie en stroomkwaliteit meten.
3. Gecentraliseerde bewaking en weergave van gegevens door HMI en gegevens worden geüpload naar het stroom- en omgevingsbewakingssysteem via RS485.
4. Voor hoogspanning DC 240V- of 336V-systemen kan een isolatiebewakingsmodule worden toegevoegd om de aardisolatieweerstand van de hoofdbus te bewaken.
5. DC24V-voeding voor touchscreen en uitgaande lijnbewakingsmodule (voeding van hoofdmodule-uitgang)

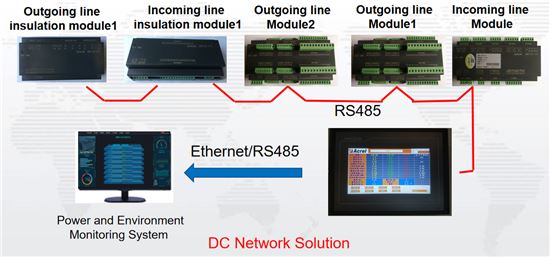

6. Communicatie: bewakingsapparaat via RS485, touchscreen via RS485 of RJ45
7. Certificaat: CE
Product selectie
Naam | foto | Model | Hoofdfunctie |
HMI |
| ATP007kt ATP010kt | Aanraakscherm van 1,7 of 10 inch 2. Real-time monitoring en weergave van spanning, stroom, vermogen, energie, stroomkwaliteit, schakelstatus, golfvormcurve enzovoort. 3.monitoring apparaat alarm, communicatie en andere parameters kunnen op het scherm worden geconfigureerd. 4. 2 RS485 en 1 Ethernet-interface, en gegevens kunnen worden geüpload via RS485 of RJ45. |
AC inkomende lijnbewakingsmodule |
| AMC16Z-ZA | 1. Installatie: DIN-rail 35 mm 2. Meting: A+B onafhankelijke 3-fase circuits, 6DI2DO,2 lekstroom,1 temp. en vochtigheid. 3. Met DC 24V-uitgangsvoeding voor uitgaande lijnmodule en touchscreen. 4. Communicatie: RS485 Modbus RTU |
AC uitgaande lijnbewakingsmodule |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Installatie: DIN-rail 35 mm 2. Kan tot 16 circuits 3 fase of 48 circuits eenfase meten; 3. DC24V-voeding: 4. Communicatie: RS485 modbus RTU |
AC uitgaande lijnstroomtransformator |
| AKH-0.66W | Stroomverhouding: 100A/50mA Gemeenschappelijke specificatie: 100A/50mA |
DC inkomende lijnbewakingsmodule |
| AMC16Z-ZD | 1. Installatie: DIN-rail 35 mm 2. Meting:A+B onafhankelijke circuits,6DI2DO,1 temp. En vochtigheid. 3. Met DC 24V-uitgangsvoeding voor uitgaande lijnmodule en touchscreen. 4. Communicatie: RS485 modbus RTU |
DC uitgaande lijnbewakingsmodule |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Installatie: DIN-rail 35 mm 2. Kan tot 48 circuits DC uitgaande lijn meten; 3. DC24V-voeding: 4. Communicatie: RS485 modbus RTU |
DC-bewakingsmodule voor inkomende lijnisolatie |
| AMC16Z-ZJY | 1. Installatie: DIN-rail 35 mm 2. Meet A+B onafhankelijke DC-circuit aardingsisolatieweerstand van hoofdbus 3. DC24V-voeding: 4. Communicatie: RS485 modbus RTU |
DC-bewakingsmodule voor uitgaande lijnisolatie |
| AMC16Z-FJY | 1. Installatie: DIN-rail 35 mm 2. Meet 24 circuits aardingsisolatieweerstand van DC uitgaande lijn |

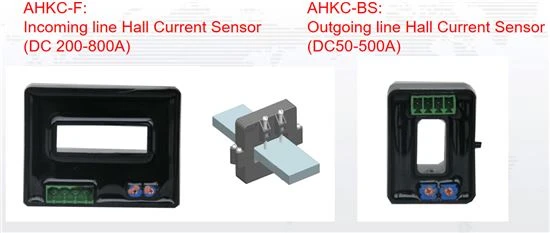

DC uitgaande lijn hall-effect huidige sensor |
| AHKC-BS | Huidige verhouding (100A/5V) Gemeenschappelijke specificatie: 100A/5V |

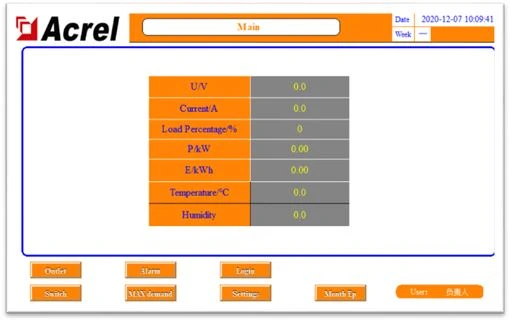

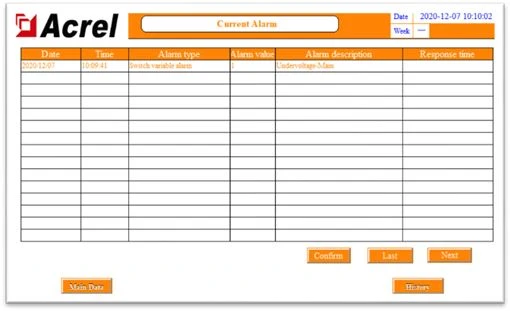

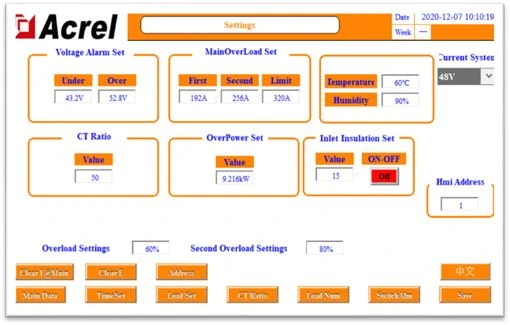

Mens-machine interface

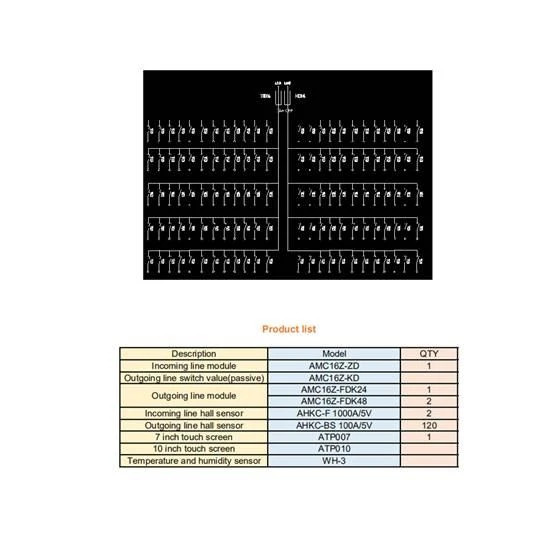

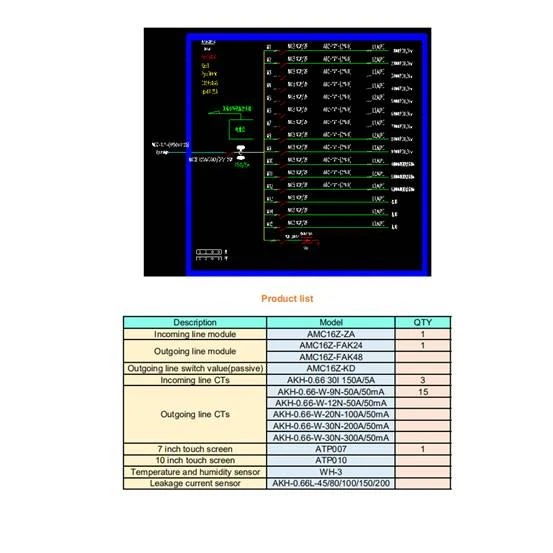

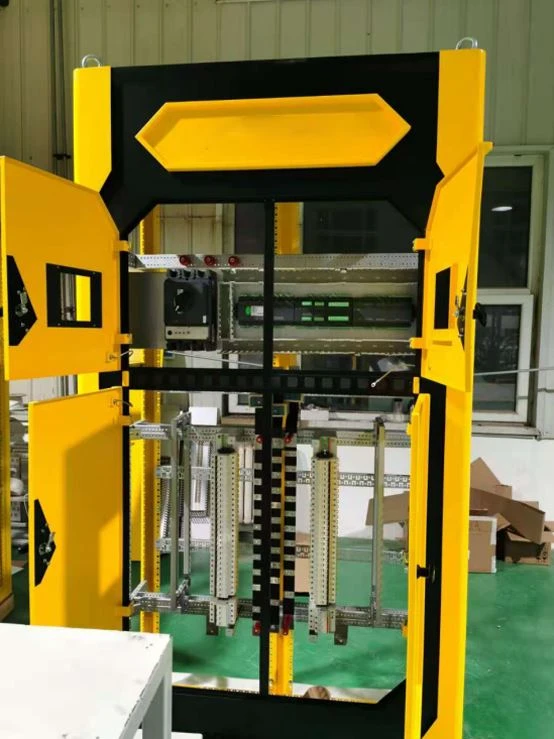

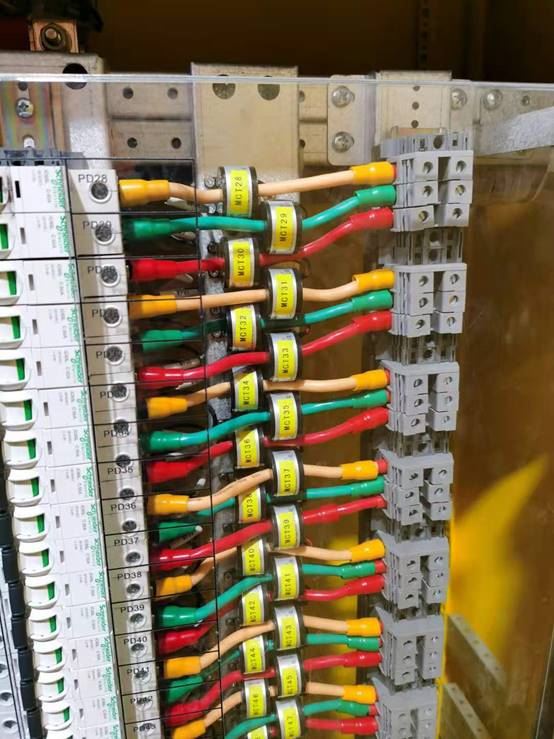

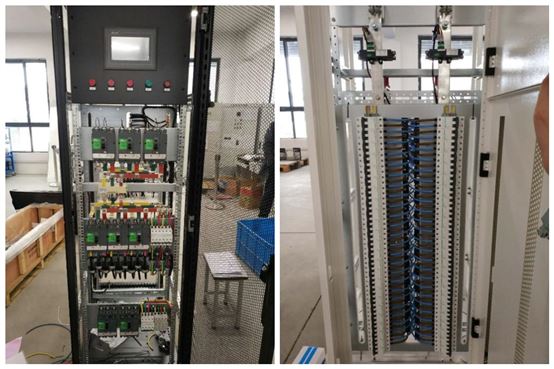

Foto's op locatie
