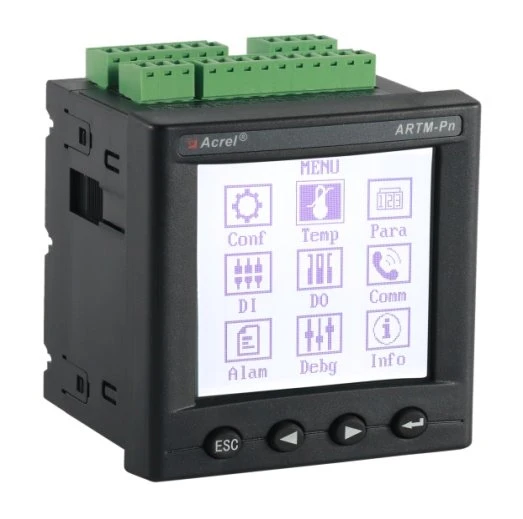

Meerkanaals temperatuurmonitor

ARTM-Pn draadloze temperatuurmeetapparatuur is ontwikkeld in overeenstemming met Specificatie voor draadloze temperatuurmeetapparatuur, NB/T 42086-2016. Het is geschikt voor 3-35kV-binnenschakelapparatuur, inclusief ingebouwde schakelapparatuur, handkarschakelapparatuur, vaste schakelapparatuur en lus-netschakelapparatuur.

Het is ook geschikt voor 0,4kV laagspanningsschakelapparatuur zoals vaste schakelapparatuur en ladeschakelapparatuur. De draadloze temperatuursensoren kunnen op elk verwarmingspunt in schakelapparatuur worden geïnstalleerd, het apparaat maakt gebruik van de draadloze datatransmissietechnologie voor realtime transmissie van bewaakte temperatuurgegevens en geeft dergelijke gegevens lokaal weer op ARTM-Pn. Bovendien kan het via de RS485-poort in een netwerk worden opgenomen voor intelligente bewaking op afstand.

Artikelen		Functies
Sensor		ATE100, ATE200, ATE300B, ATE300, ATE400
Nominale ingang	Bedrading modus:	3P3L of3P4L
	Spanning	100V
	Huidig	5A
	Frequentie	50Hz
Nauwkeurigheid cijfer	Huidige spanning	0.5 klasse
	Actieve kracht	0.5 klasse
	Reactief vermogen	0.5 klasse
	Energie	0.5 klasse
Krachtbron		AC85~265V, DC100~300V
Energieverbruik		8W
Communicatie	Protocol	Modbus-RTU
	Baudsnelheid (bps)	2400,4800,9600,19200
Omgeving	Temperatuur	-10 graad ~55 graden
	Vochtigheid	Minder dan of gelijk aan 95 procent
	Luchtdruk	86kPa~106kPa
MTBF		Groter dan of gelijk aan 50000 h

	ATE400 draadloze temperatuursensor Draadloze temperatuurmeting; 240 punten meten; 1 RS485 seriële communicatie, Modbus-RTU; 2 alarmrelais; Voeding aanpassen met AC/DC 220V, AC/DC110V DIN Rail installatie
ATE200 draadloze temperatuursensor Draadloze temperatuurmeting; 60 punten meten; 1 RS485 seriële communicatie, Modbus-RTU; Voeding past zich aan met DC24V.

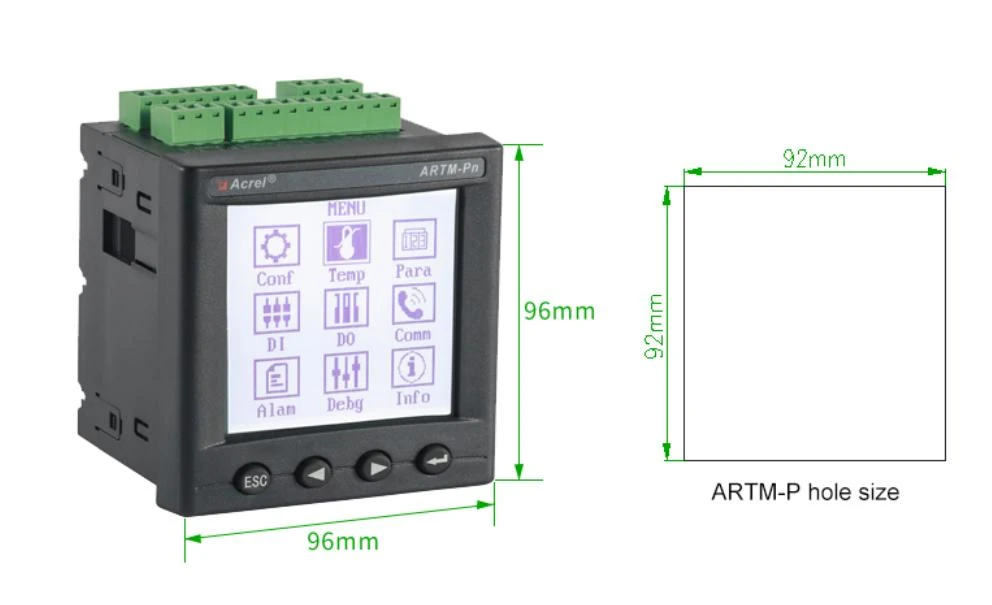

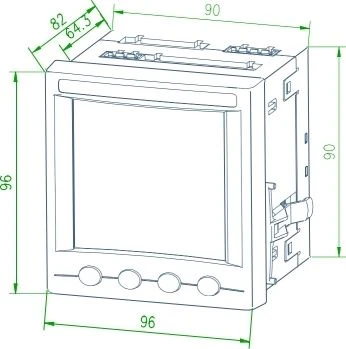

96*96*39mm (L*B*H)

4-way digitale ingang 2-way relaisuitgang Werkende voeding

Draadloze temperatuurmeting RS485-communicatie Typische oplossing

1)

2)

3)

Het online temperatuurmeetapparaat uit de ARTM-serie bestaat uit een draadloze temperatuurmeetsensor en een ontvangst-/weergaveterminal. Alle temperatuurgegevens kunnen worden geüpload naar het draadloze temperatuurmeetsysteem om de uitgebreide bewaking van de elektrische contacten in het transformatie- en distributieproces te realiseren.

De laagspannings-hoofdingangskast is voorzien van 6 wissels; de condensatorkast is voorzien van 3 wissels; de uitgaande kast is voorzien van 3 wissels per circuit.
