Productbeschrijving

Closed-loop Hall stroomsensor wordt ook wel Hall magnetische balanceringsstroomsensor genoemd. Het integreert de genoemde theorie met de magnetische balanceringstheorie. Met andere woorden, de ferromagnetische veldconcentrator concentreert het magnetische veld dat door de primaire stroom wordt gegenereerd en past het toe op de Hall-component. Vervolgens wordt de spanningssignaaluitgang van de Hall-component versterkt en wordt deze de ingang van de eindversterker. De offsetstroomuitgang stroomt door de secundaire compensatiespoel.

Het magnetische veld dat door de secundaire spoel wordt gegenereerd, is tegengesteld aan het veld dat door de primaire stroom wordt gegenereerd. Op deze manier wordt het primaire veld gecompenseerd en wordt de hall-output geleidelijk verminderd. Wanneer het primaire veld gelijk is aan het tweede en de offsetstroom stabiel blijft, is het de magnetische balancering. Dit circuit bestaat voornamelijk uit een elektromagnetische conversiecomponent, circuitversterker en aandrijfcompensatiecircuit.

Uiterlijk

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimensie

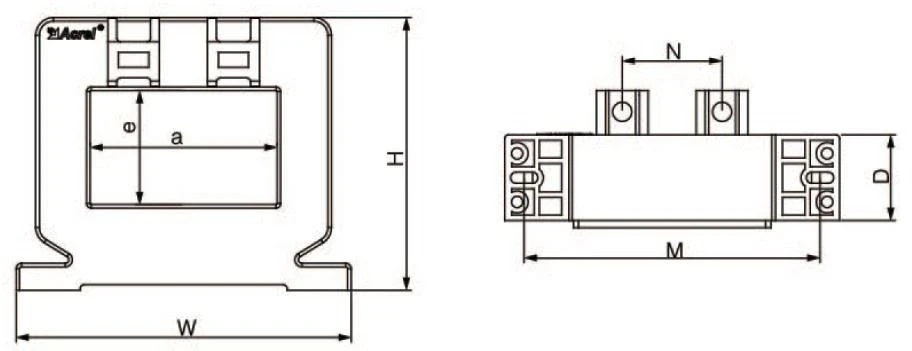

Fig.1

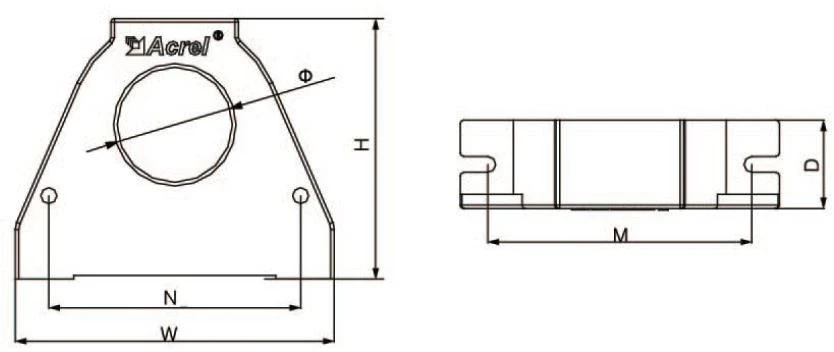

Fig.2

Maat Specificatie	Omtrek grootte (mm)			Door grootte (mm)			Montage grootte (mm)		Cijfer
Maat Specificatie	W	H	D	een	e	Φ	M	N	Cijfer
AHKC-E	53	72	16	/	/	21	47	/	Fig.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Fig.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-F	74	57	22	43	13	/	/	22	Fig.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Fig.2
AHKC-HOED	94	76.5	24	52.5	32	/	83	28	Fig.2

Huidige ratio

Specificatie	Nominale stroom	Voeding	Nominaal vermogen	Opening meten (mm)	Precisio n graad
AHKC-E	0 ~ (20-500) A	±15V	5v	φ 20	1
AHKC-LT	0 ~ (100-800) A	±15V	5v	φ 32.5	1
AHKC-BS	0 ~ (20-500) A	±15V	5v	20.5*10.5	1
AHKC-BSA	DC 0 ~ (50-500) A	12V/15V/24 V	4 ~ 20mA	20.5*10.5	1
AHKC-F	0 ~ (200-1000) A	±15V	5v	43*13	1
AHKC-FA	0 ~ (200-1500) A	±15V	5v	52*15	1
AHKC-HOED	0 ~ (400-2000) A	±15V	5v	52*32	1
