Informatie

Kenmerkend

1) Communicatie:RS485% 2fModbus-rtu

2) Meerdere circuits:A plus B onafhankelijke 2-circuit DC24V-uitgang

3) Beoordeeld U en I:U% 3aAC 220V% 2f380V I% 3a5A

Functie

·A plus B onafhankelijke 2 circuits driefasige hoofdlijnrailspanning, stroom, actief vermogen, reactief vermogen, schijnbaar vermogen, arbeidsfactor, actieve energie, reactieve energie, nul-naar-aarde spanning, lekstroom, nulsequentiestroom, totaal harmonische inhoud (THD), 2-63 harmonischen, omgevingstemperatuur en vochtigheid.

·8 schakelstatusingangen,

·4 schakelstatusuitgangen, 2 lekkagebewaking

·3 RS485-communicatie

Installatie

DIN35mm

Afmeting (L*B*H):

180*90*45

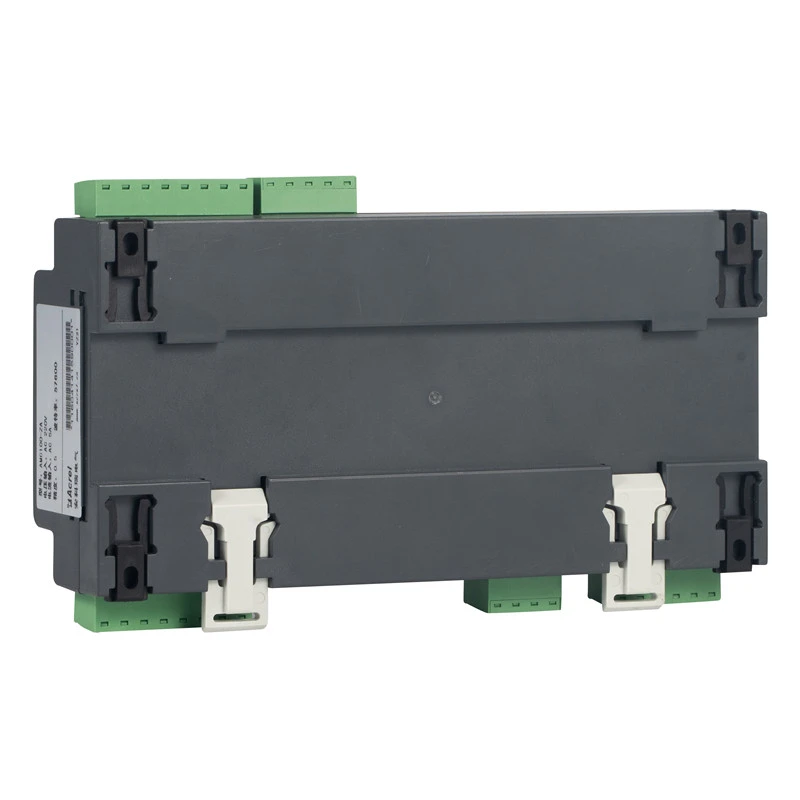

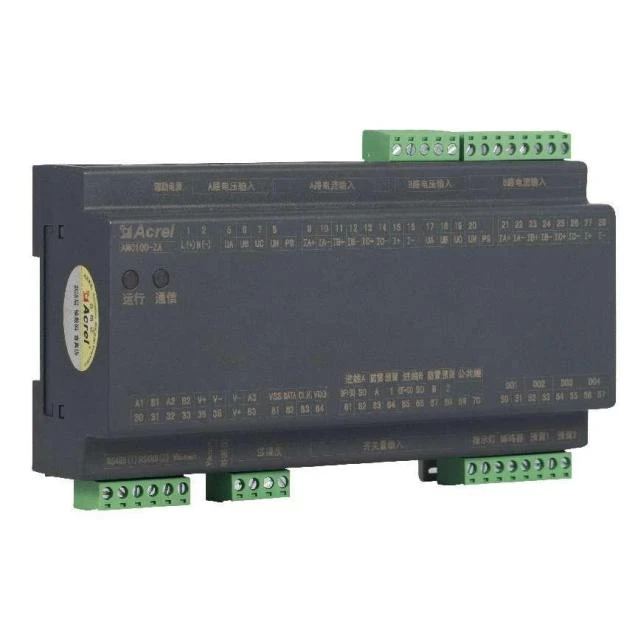

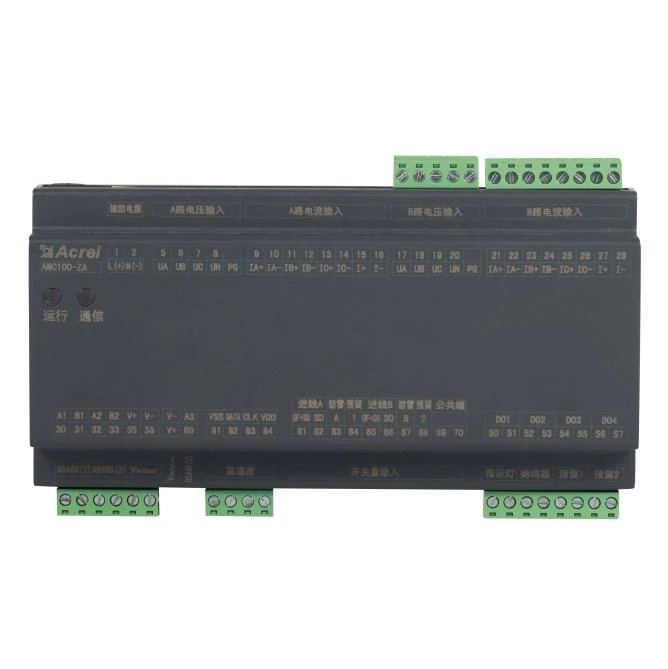

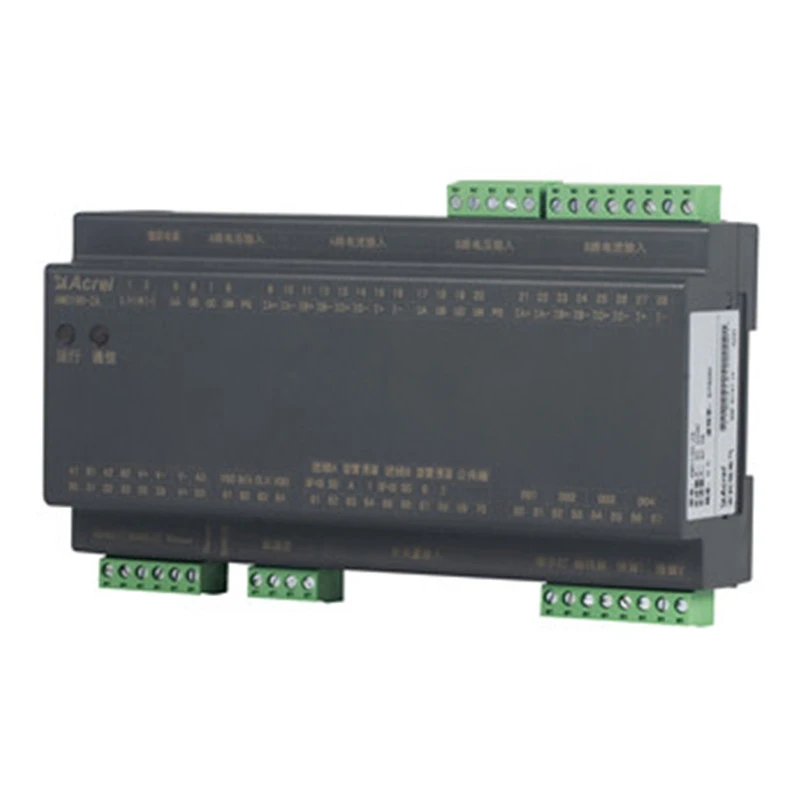

Uiterlijk

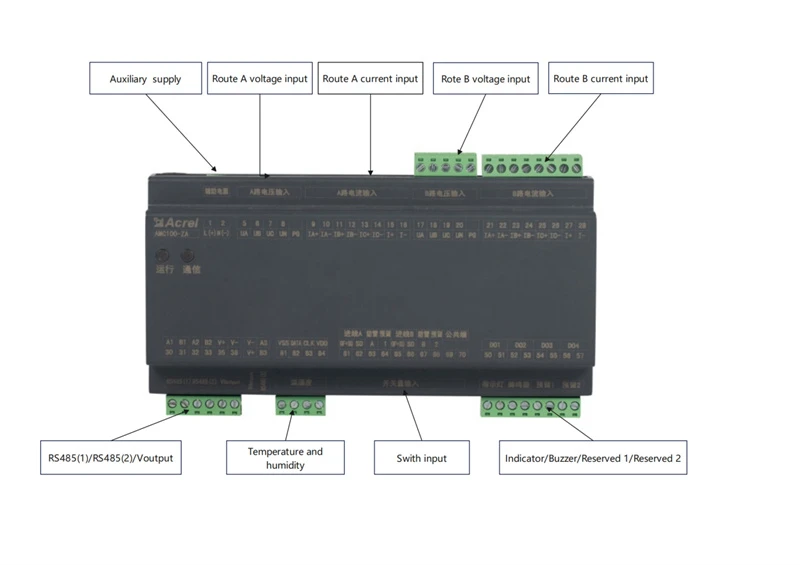

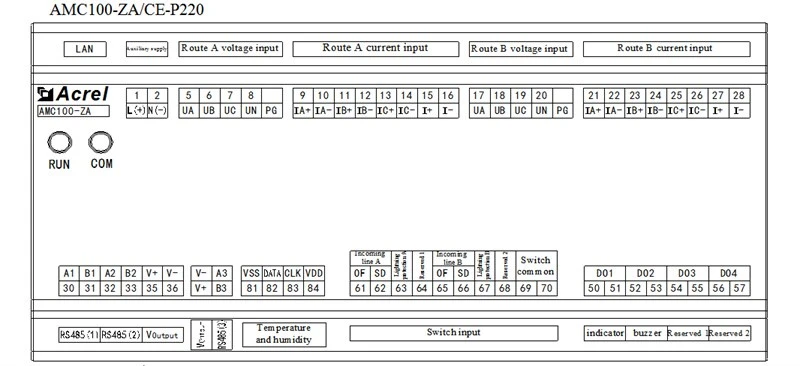

Bedrading

Parameter

Distributiesysteem		WISSELSPANNING
Busspanning	Nominale spanning	220V
	Meetbereik	±20 procent
	Overbelasten	Momentane spanning 2 keer/sec
Huidig inkomend circuit	Beoordeeld	Secundair 5A
	Bereik	0-6A
	Overbelasten	Continu 1,2 keer, onmiddellijk 10 keer/sec
Nauwkeurigheid	Inkomende lijn	Spannings-/stroomniveau {{0}}.2, actief vermogen/energieniveau 0,5, reactief vermogen/energieniveau 1
	Temperatuur	±1 graad
	Vochtigheid	±5 procent
Frequentie		AC% 7b% 7b0% 7d% 7dHz
Hulpvoeding		AMC100-ZA: signaal om stroom te nemen (minder dan of gelijk aan 15 W) AMC100-ZA-P220: 220V onafhankelijke voeding AMC100-ZA-P24: DC 12-24 V-onafhankelijke voeding
Isolatieweerstand		De isolatieweerstand tussen alle aansluitingen en de geleidende delen van de schaal bedraagt niet minder dan 100MΩ
Schakel uitgang		4 kanalen 3A 250VAC/3A 30VDC
Schakel ingang		8 droge knooppunten
Communicatie		1 geïsoleerde RS485/Modbus-RTU naar het achtergrondsysteem 1 RS485/Modbus-RTU naar touchscreen 1 RS485/Modbus-RTU-verbinding stroomafwaartse module Optionele 1-kanaal Ethernet-communicatiefunctie
Installatie		DIN35mm rail- of bodemplaatinstallatie

Offerte

Vorm	Type	Functie	FOB Shang Hai (AMERIKAANSE DOLLAR)
	AMC100-ZA	Bewaking van de volledige vermogensparameters van het A plus B dubbele driefasige AC-inkomende circuit, 8 schakelstatusingangen, 4 schakelstatusuitgangen, 2 lekkagebewaking, 1 temperatuur- en vochtigheidsdetectie, 3 RS485-communicatie	148
	AMC-FA30	Bewaak de volledige vermogensparameters van in totaal 30 takken van A plus B dubbele AC-uitgangen en 1 RS485-communicatie	133
	AMC-FA48	Bewaak de volledige vermogensparameters van in totaal 48 takken van A plus B dubbele AC-uitgangen en 1 RS485-communicatie	177
	AMC-FAK30	Bewaak de volledige vermogensparameters en schakel de status van in totaal 30 takken van A plus B dubbele AC-uitgangen en 1 RS485-communicatie	177
	AMC-FAK48	Bewaak de volledige vermogensparameters en schakel de status van in totaal 48 takken van A plus B dubbele AC-uitgangen en 1 RS485-communicatie	237
	AMC100-ZD	Bewaakt de spanning, stroom, vermogen en elektrische energie van 2 onafhankelijke inkomende lijnen A plus B, 8 schakelingangen, 4 schakeluitgangen, 1 temperatuur- en vochtigheidsdetectie en 3 RS485-communicatie	148
	AMC100-FD30	Bewaak de volledige vermogensparameters van A plus B dubbele DC uitgaande lijnen in in totaal 30 takken en 1 RS485-communicatie	133
	AMC-FD48	Bewaak de volledige vermogensparameters van A plus B dubbele DC uitgaande lijnen in in totaal 48 takken en 1 RS485-communicatie	177
	AMC100-FDK30	Bewaak de volledige vermogensparameters en schakelstatus (actief) van A plus B dubbele DC-uitgang 30 takken en 1 RS485-communicatie	177
	AMC100-FDK48	Bewaak de volledige vermogensparameters en schakelstatus (actief) van A plus B dubbele DC-uitgang 48 takken en 1 RS485-communicatie	237
