Beschrijving

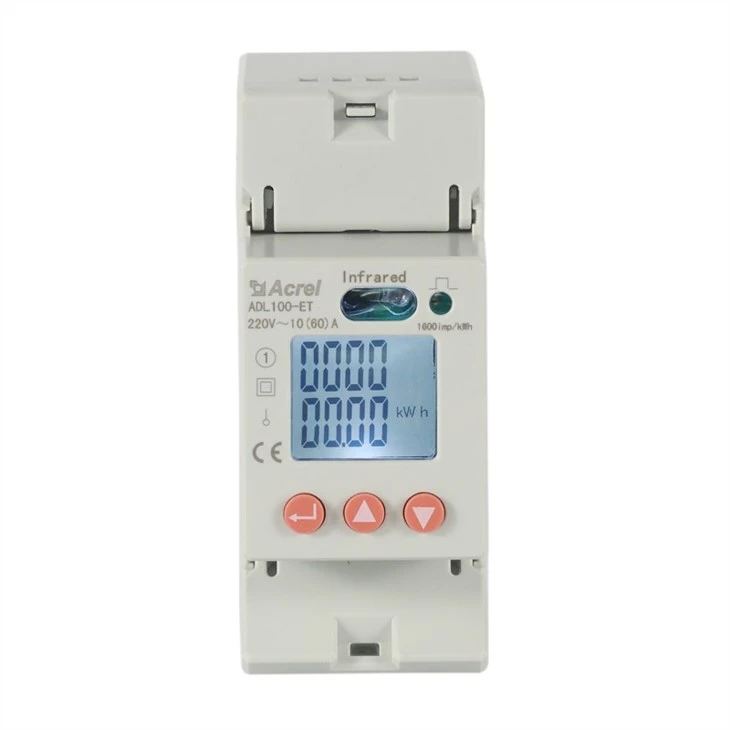

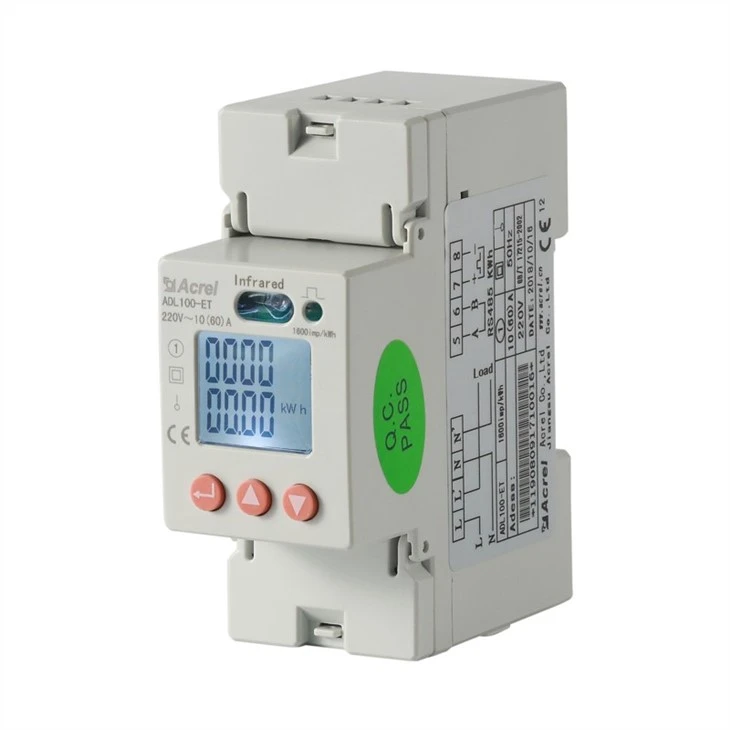

ADL100 enkelfasige elektrische meter is ontworpen voor enkelfasige actieve energiemeting op laagspanningssystemen, tegelijkertijd kan het de elektrische parameters meten zoals spanning, stroom, vermogen, enzovoort. Er kan ook RS485 worden gekozen. Deze vermogensmeter heeft de voordelen van een kleiner volume, hoge precisie, goede EMC, eenvoudige installatie, enz. Alle meters voldoen aan de gerelateerde technische vereisten van elektronische vermogensmeters in de IEC62053-21,IEC62053-22-normen.

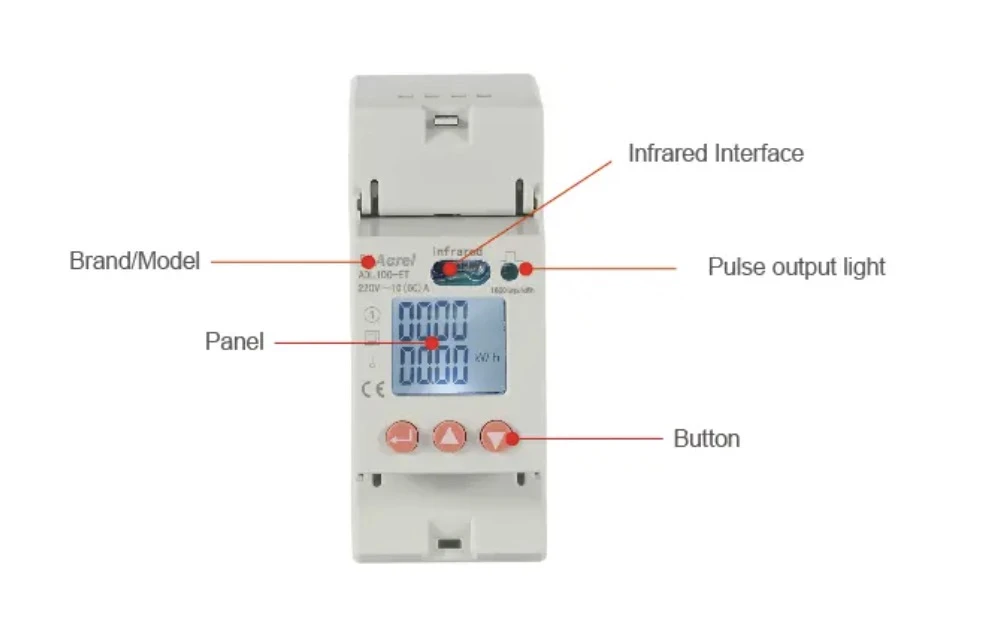

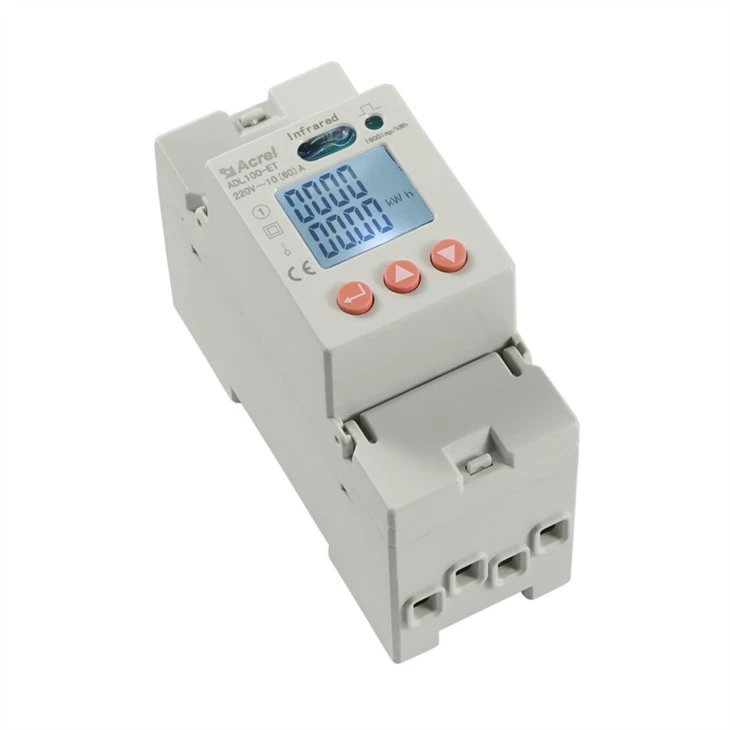

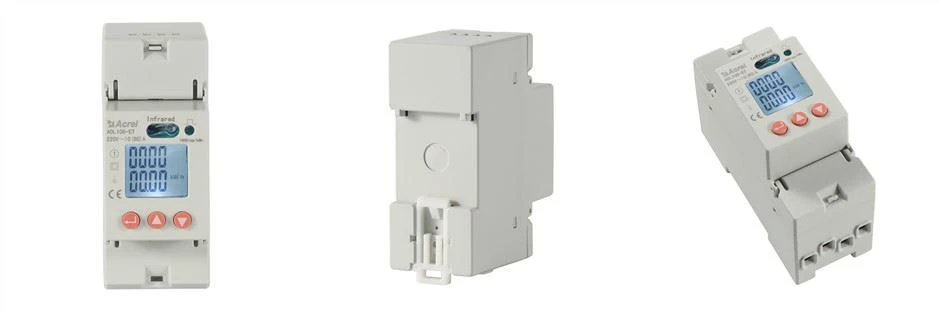

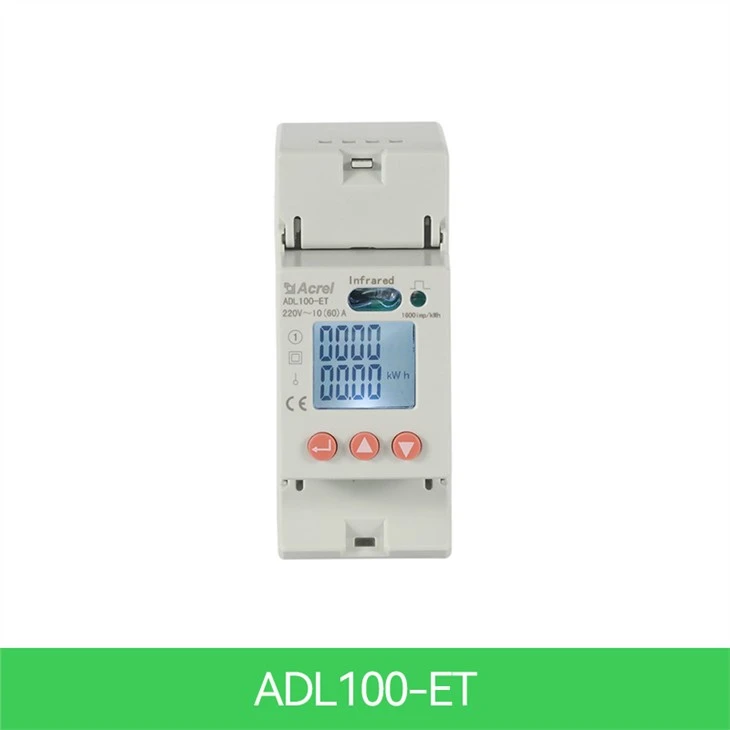

Verschijning

1.1

Parameter

Ingangsspanning	Referentiespanning	Wisselstroom 220V
	Referentiefrequentie	50Hz
	Stroomverbruik	<10VA
Ingangsstroom	Basisstroom	10A
	Maximale stroom	60A
	Startstroom	4‰lb
	Consumptie	<4VA (Maximum current)
Meetprestaties	Nauwkeurigheid van meten	1e klas
Meetprestaties	Meetbereik	000000.00~99999999kWh
Nauwkeurigheid van de klok		Fout Kleiner dan of gelijk aan 0.5s/d
Actieve puls	Pulsbreedte	80±20ms
Actieve puls	Pulsconstante	1600 imp/kWh, LED
Mededeling	Interface	RS485(A+,B-)
	Verbindingsmodus	Afgeschermde twisted pair-geleiders
	Protocol	MODBUS-RTU

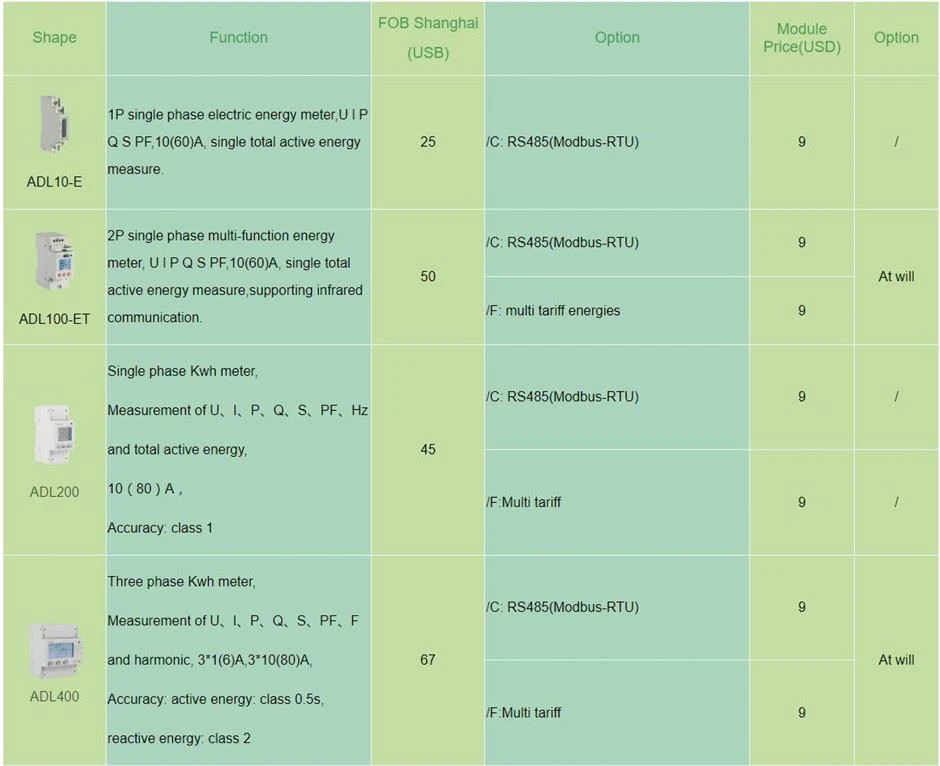

Functie

intro

Functie	Functiebeschrijving	Functie bieden
Meting van kWh	Enkelfasige actieve kWh (positief en negatief)	■

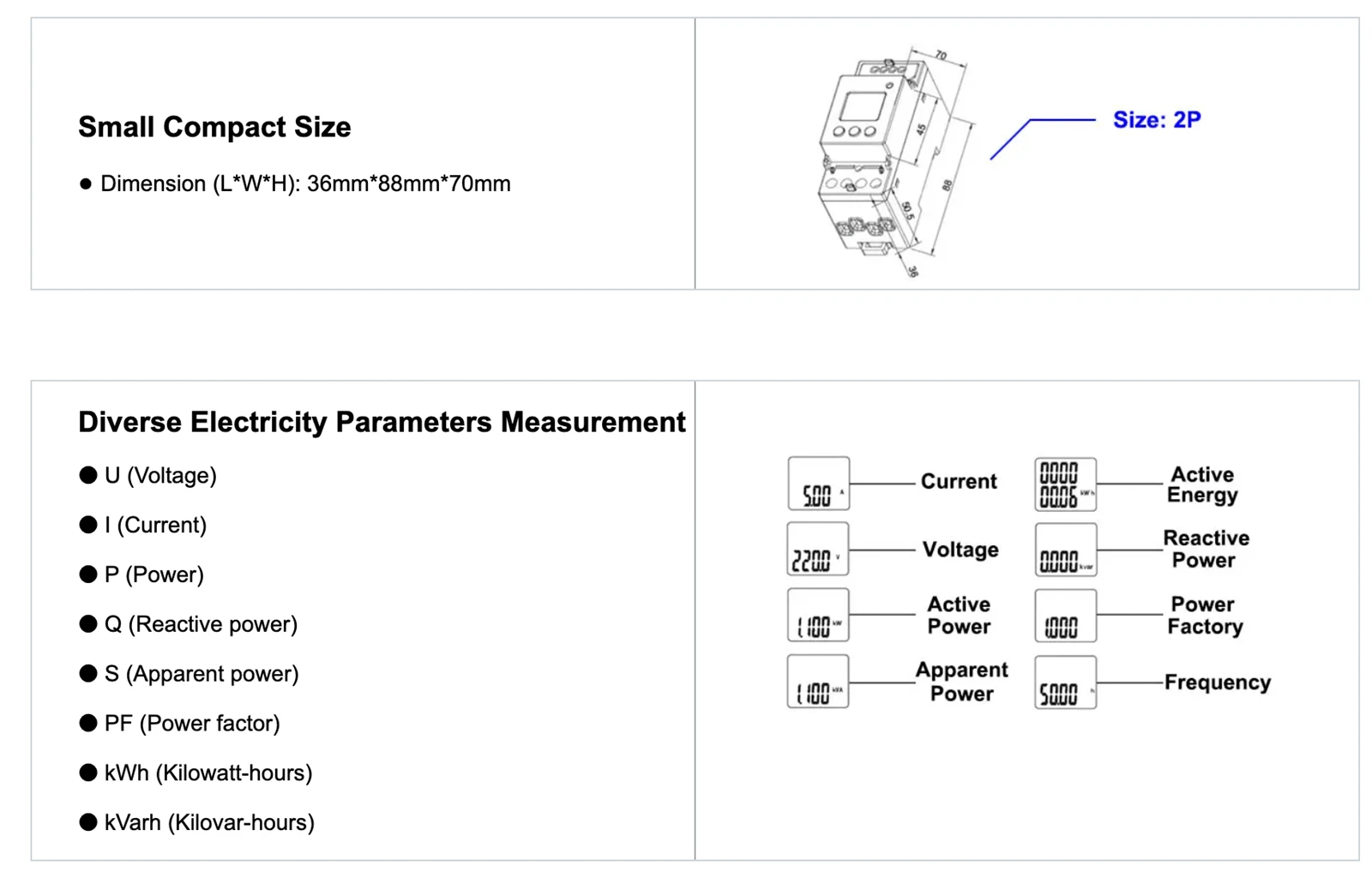

Meting van elektrische parameters	Spanning, stroom, actief vermogen, reactief vermogen, schijnbaar vermogen, vermogensfactor en frequentie	■
LCD-scherm	8 bits sectie LCD	■
Sleutelprogrammering	3 toetsen om parameters in te stellen zoals code, adres, baudrate, multi-tarief en communicatieprotocol	■
Pulsuitgang	Actieve energiepulsuitgang	■

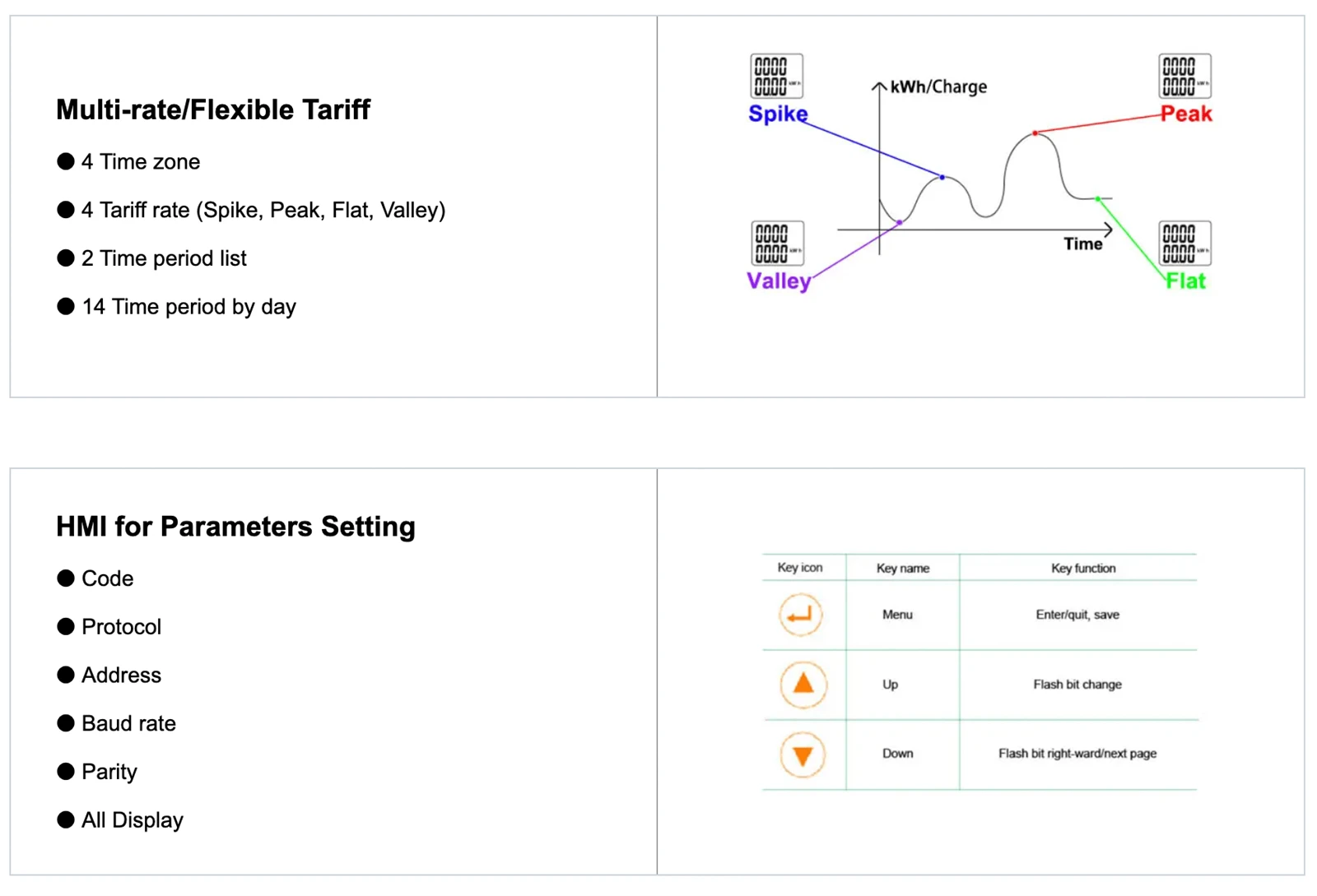

Meerdere tarieven	Pas 4 tijdzones, 2 tijdsintervallijsten, 14 tijdsintervallen per dag en 4 tarieftarieven aan	□F

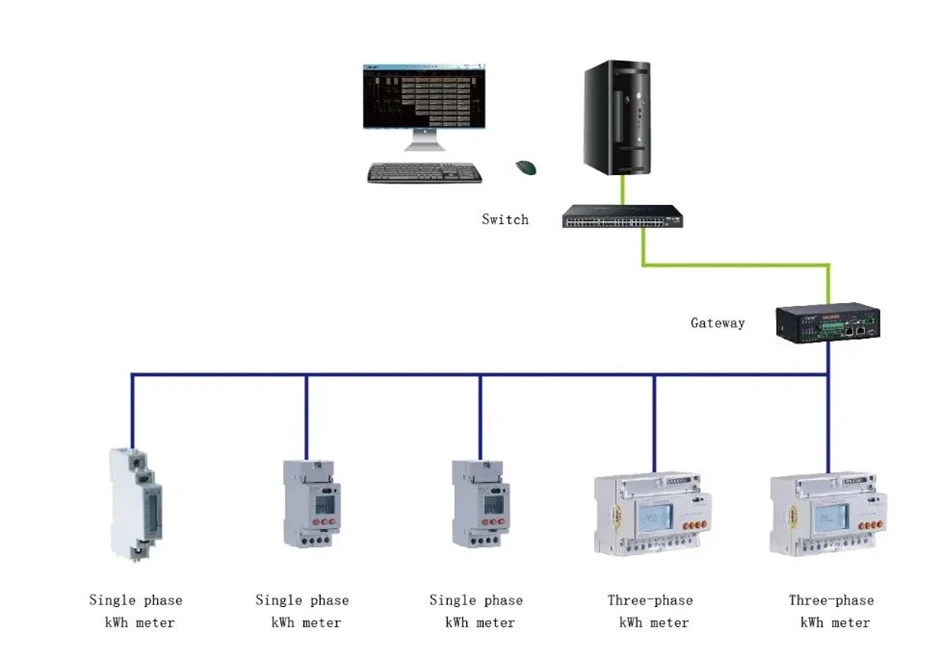

Mededeling	Communicatie-interface: RS485, Communicatieprotocol: MODBUS-RTU	□C
Mededeling	Infraroodcommunicatie	■

function-min

function2-min

Afmetingen

1.2_

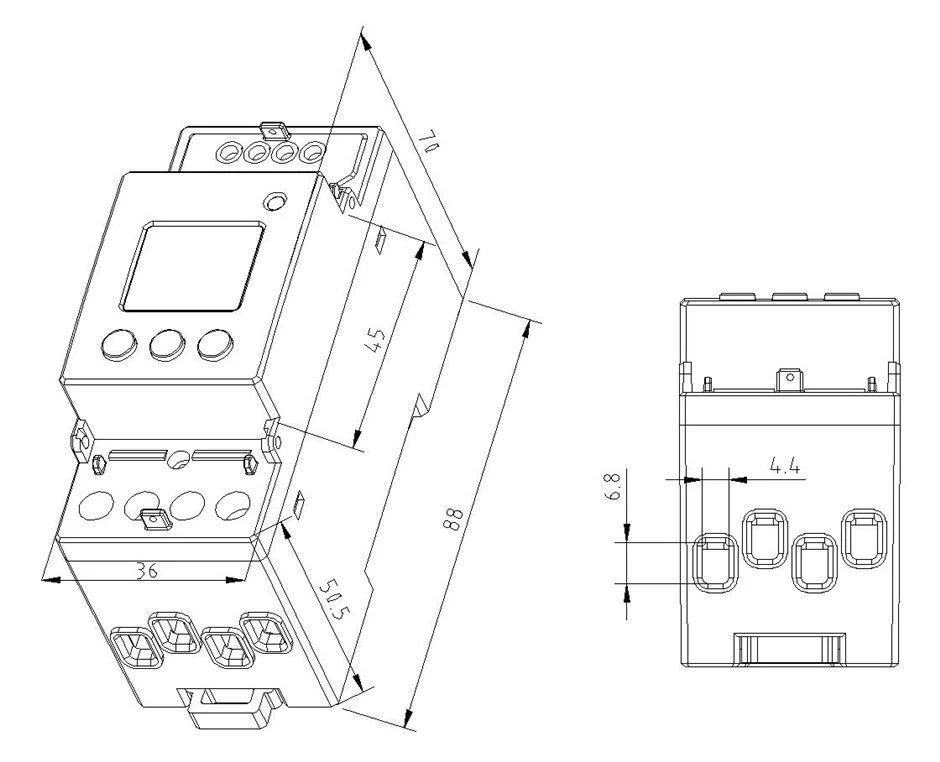

Afmetingen van het instrument

Let op: Het koppel mag niet groter zijn dan 4.0N·m

1.3

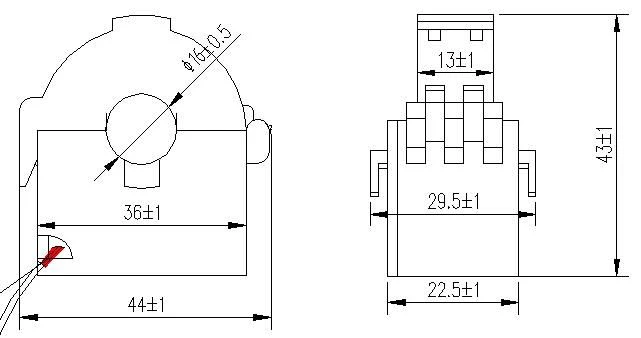

Externe transformatorafmetingen

Bedrading

1.4_

1.5

10(60)A

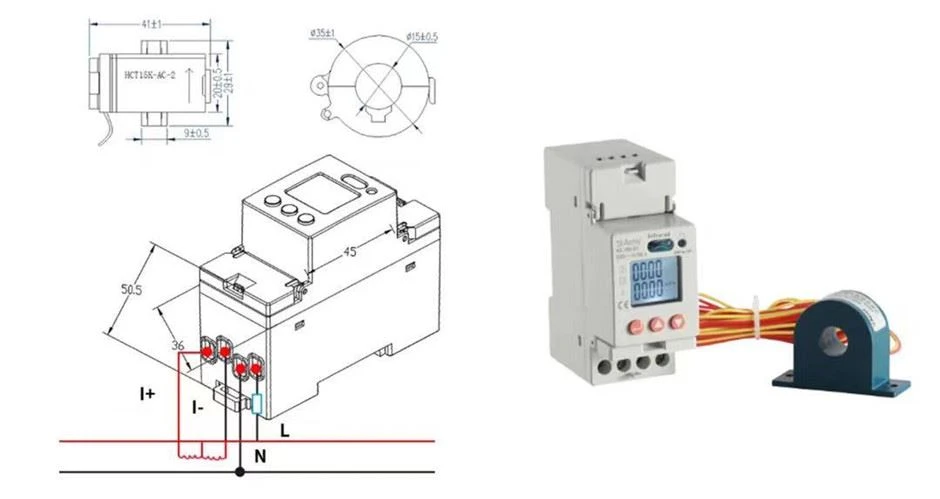

ADL100 enkelfasige elektrische meter gebruikt de directe verbindingsmethode. Let op de richting van de invoer en uitvoer tijdens het bedraden en schroef stevig vast, voorkom dat de meter abnormaal werkt.
