Beschrijving

WH-M temperatuur- en vochtigheidsmodule wordt voornamelijk gebruikt voor het testen van de interne temperatuur en vochtigheid van midden- en hoogspanningsschakelkast, aansluitdoos, ringhoofdeenheid, boxonderstation en andere apparatuur. Deze module keurt een speciale schaal goed, met een goed ventilatie-effect, delicaat uiterlijk, kan interne componenten effectief beschermen, de levensduur verbeteren en de installatie en bedrading vergemakkelijken.

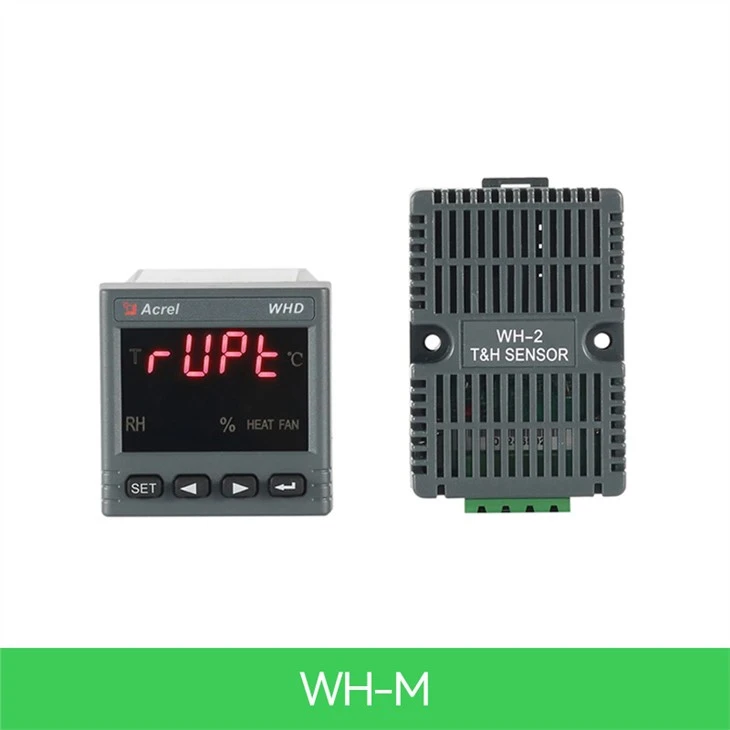

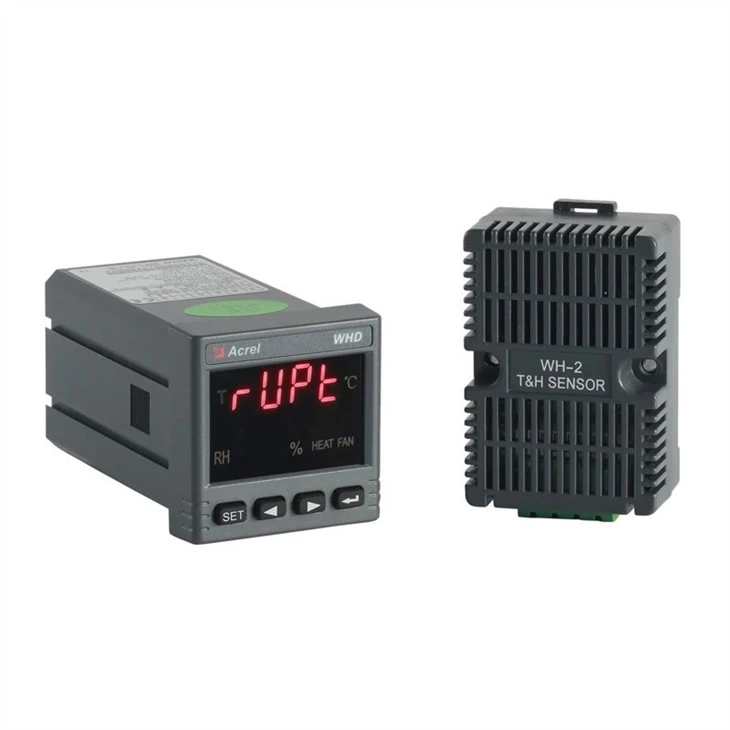

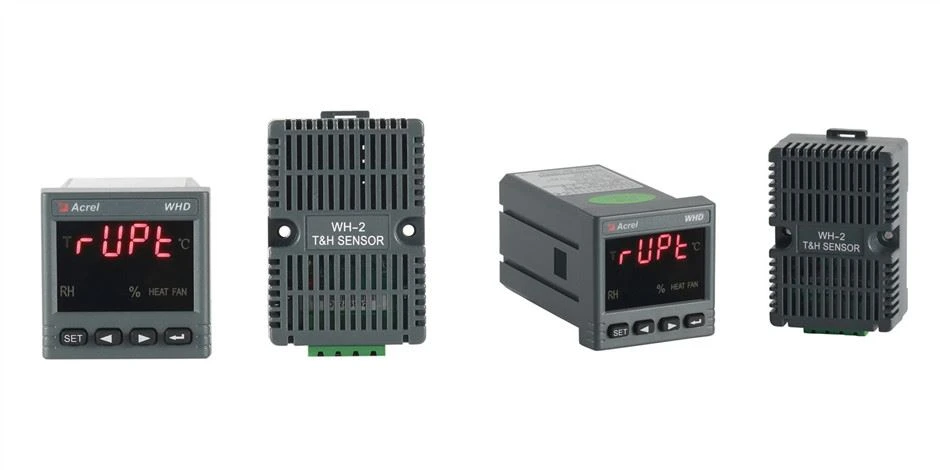

Uiterlijk

wh2_

Parameters

Technische parameter		Index
Meetbereik	Temperatuur	-40,0 °C ~ 80,0 °C
Meetbereik	Vochtigheid	20% RH ~ 95% RH
Nauwkeurigheid	Temperatuur	±1°C
Nauwkeurigheid	Vochtigheid	±5% RELATIEVE VOCHTIGHEID
Communicatie		RS485, (MODBUS-RTU) protocol
Hulpvoeding	Spanning	gelijkstroom 12 ~ 24V
Hulpvoeding	Verbruik	≤0,5 W
Gemiddelde tijd tussen storingen		≥50000 uur
Milieu	Temperatuur	-40 °C ~ +80 °C
	Vochtigheid	≤95% RH, geen condensatie, geen corrosief gas
	Hoogte	≤2500 m

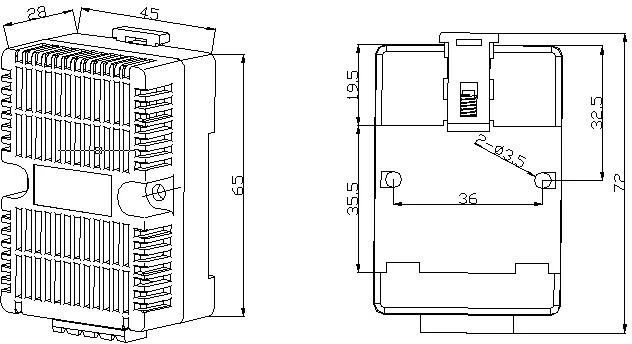

Dimensies

Bedrading

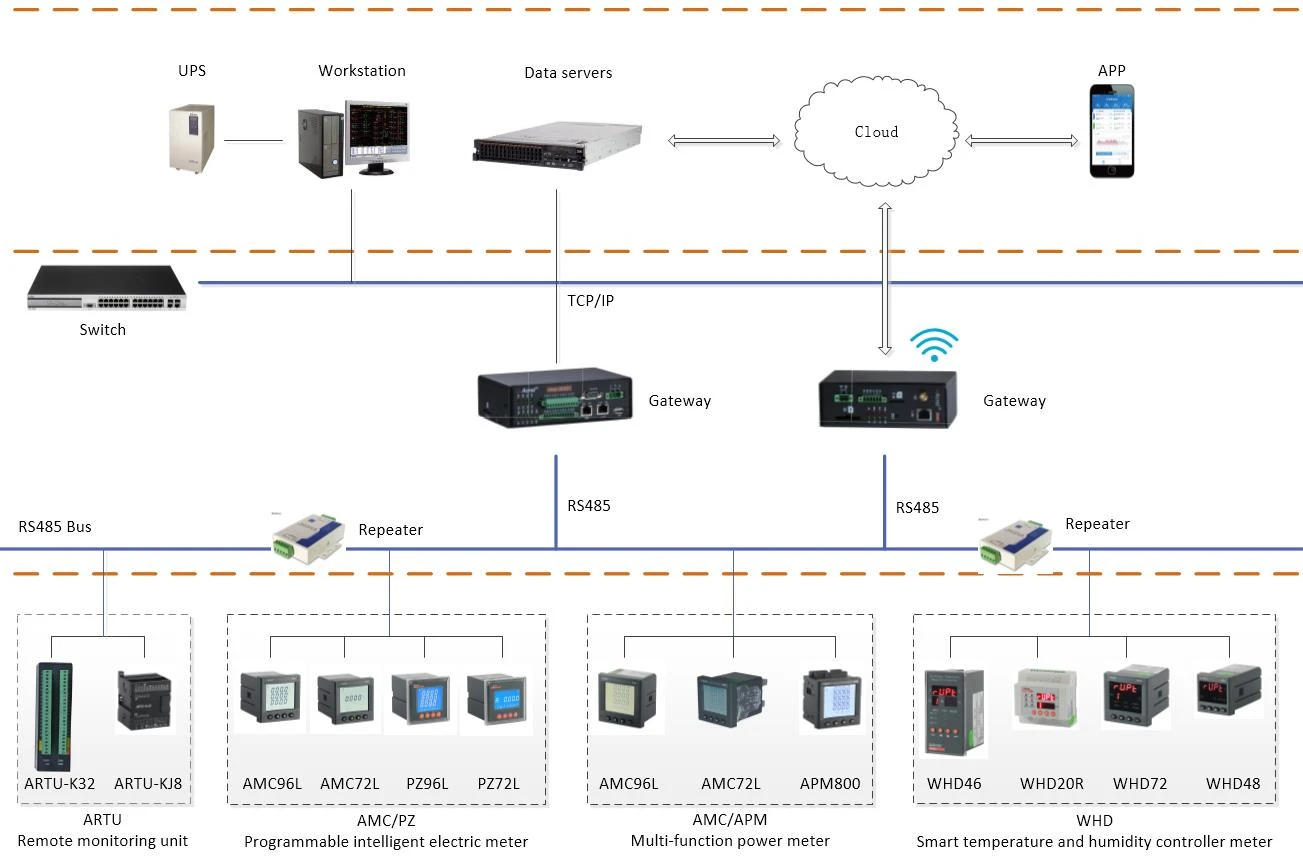

Communicatie Overzicht

De meter maakt gebruik van het Modbus-RTU-communicatieprotocol, dat in detail de controlecodes, gegevensreeksen, enz. Definieert die nodig zijn voor specifieke gegevensuitwisseling. Het MODBUS-protocol MAAKT GEBRUIK van een master-slave-responsverbinding (half duplex) op één communicatielijn. Wanneer het signaal van de hoofdcomputer is geadresseerd aan een unieke terminal (slave), verzendt de terminal een antwoordsignaal voor verzending naar de host.

Het MODBUS-protocol staat alleen communicatie toe tussen de hostcomputer (pc, PLC, enz.) en het eindapparaat, maar staat geen gegevensuitwisseling tussen onafhankelijke eindapparaten toe, zodat elk eindapparaat tijdens de initialisatie niet de communicatielijn bezet, maar alleen reageert op het querysignaal dat op het apparaat aankomt.
