Beschrijving

PZ-serie intelligente DC-energiemeter is ontworpen voor toepassingen zoals DC-panelen, zonne-energie, telecommunicatiebasisstations en oplaadpoorten. Deze serie instrumenten kan spanning, stroom, vermogen, vooruit en achteruit vermogen in het DC-systeem meten. Het kan worden gebruikt voor lokale weergave en verbonden met industriële besturingsapparatuur, computers, van een meet- en besturingssysteem.

PZ-serie intelligente DC-energiemeter heeft ook een verscheidenheid aan externe excuusfuncties waaruit de gebruiker kan kiezen: RS485-communicatie-interface, Modbus-RTU-protocol, relaisalarmuitgang, digitale invoer / uitgang. Volgens verschillende vereisten kunt u via de toetsen van het instrumentenpaneel de verhouding en communicatieparameters instellen

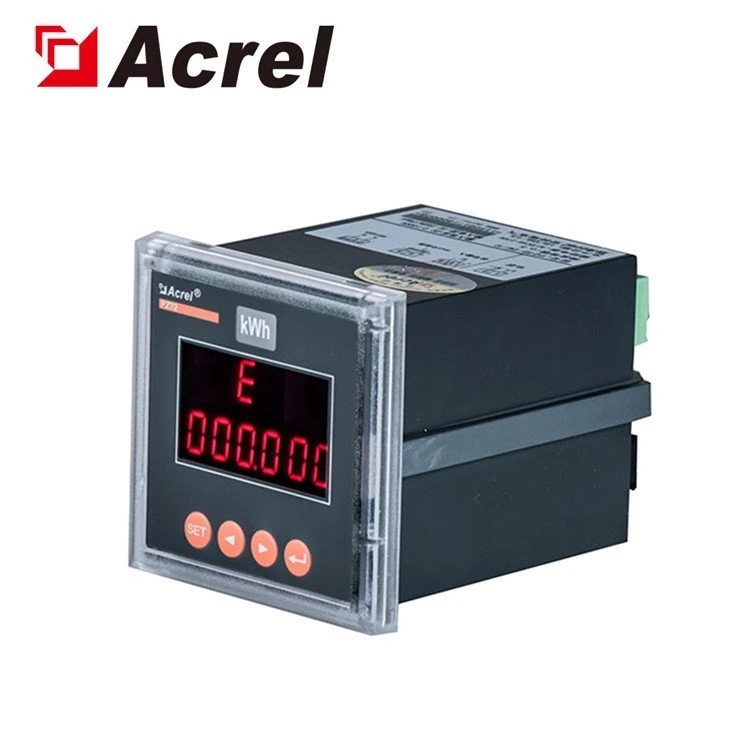

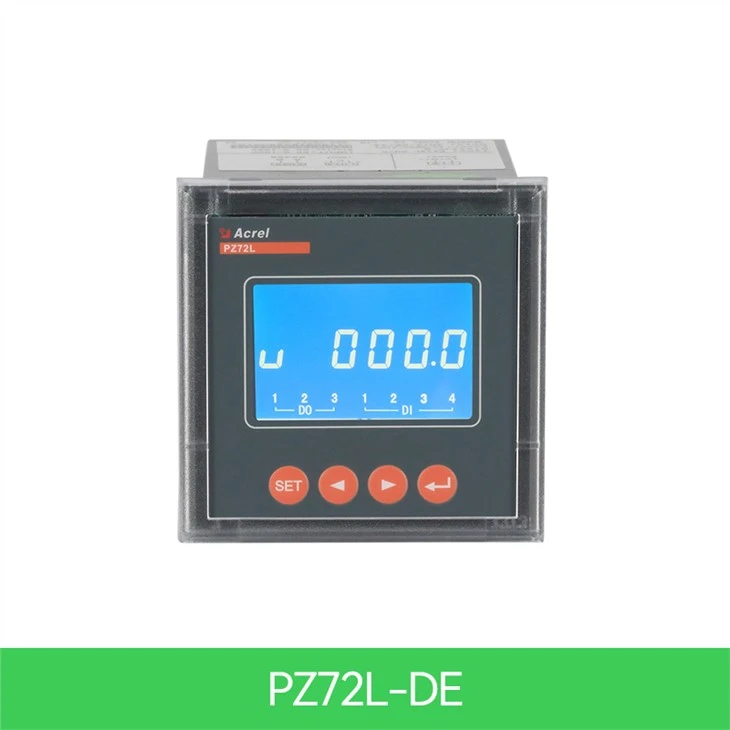

Uiterlijk

Het product voldoet aan de relevante technische vereisten van de standaard Q / GDW1825-2013 DC-vermogensmeterspecificatie, GB / T29318-2012 Niet-voertuig opladen elektrische energiemeting voor elektrische voertuigen, Q / GDW364-2009 Eenfasige energiemeterspecificatie.

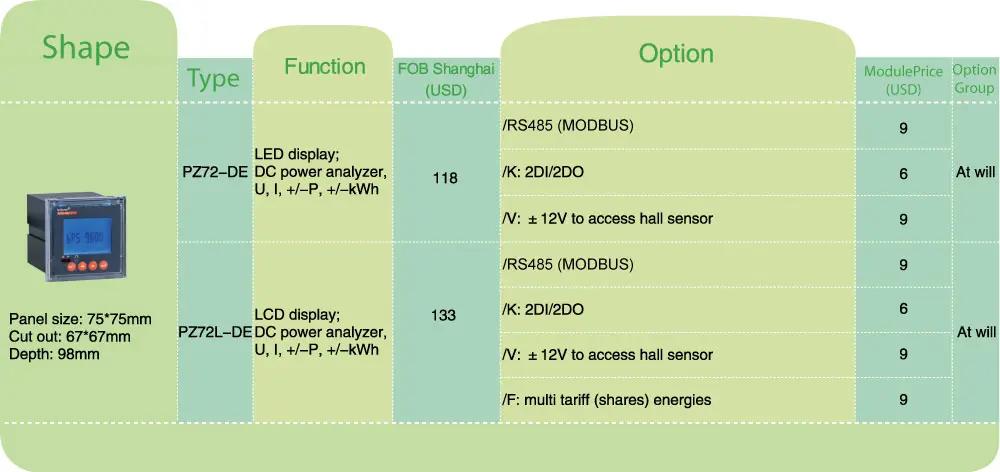

Parameters

Parameters	Waarde
Invoer	GELIJKSPANNING	Ingangsbereik	0 ~ 100V, 0 ~ 500V, 0 ~ 1000V
		Ingangsweerstand	≥6kΩ/V
	DC Stroom	Ingangsbereik	0 ~ 2500A (Shunt of Hall Sensor)
		Rangeren	Uitgang 75mV
		Hal	Uitgang 0 ~ 20mA, 0 ~ 5V
		Verbruik	≤1mW
	Overladen	.2-voudige classificatie (continu); 10-voudige classificatie voor 1 seconde
Nauwkeurigheidsklasse	0,5 klasse
Puls	Spanning en stroom: 750V, 300A, Standaard pulsconstante: 100imp / kWh
	Spanning en stroom: 1000V, 300A, Standaard pulsconstante: 100imp / kWh
	Spanning en stroom: 1000V, 200A, Standaard pulsconstante: 100imp / kWh

Functie	Meting van elektrische parameters	U, I, P
	Meting van kWh	Actieve kWh (positief en negatief) Actieve kWh (positief en negatief)
	Multi tarief	Twee sets van tijdschema's, een jaar kan worden onderverdeeld in 4 tijdzones, elke set van tijdschema's kan worden ingesteld op 12 dagelijkse tijdslots,4 tarieven (F1, F2, F3, F4 zijn pieken en vlakke dalen), het minimale interval van de tijdsperiode is 15 minuten, en de tijdsperiode kan worden ingesteld over het nulpunt. (Alleen voor LCD vloeistofkristalmeters)
	Historische gegevens Record	Het kan de historische elektrische energie in de afgelopen 12 maanden tellen (elektrische energie met verschillende snelheden). (Alleen LCD-meter heeft)
	Schakel in- en uitgang functie	De PZ72 heeft twee schakeluitgangen en twee schakelingangen. De PZ96 heeft twee schakeluitgangen en vier schakelingangen. De schakeluitgang is relaisuitgang, die "afstandsbediening" en alarmuitgang kan realiseren. De schakelingang kan niet alleen lokale schakelstatusinformatie verzamelen en weergeven, maar ook de externe transmissiefunctie kan worden gerealiseerd via de RS485 van het instrument, dat wil zeggen de functie "extern signaal".
	Beeldscherm	LCD of LED
	Communicatie	Communicatie-interface: RS485, Communicatieprotocol: MODBUS-RTU of DL / T645-2007 protocol Baudrate 1200, 2400, 4800, 9600, 19200, 38400 optioneel, infrarood is gefixeerd op 1200bps.
Schakelaar	DI	Droge contactingang, ingebouwde voeding van het instrument, foto-elektrische isolatie
Schakelaar	DOEN	2 relaisuitgangen, normaal open contacten, capaciteit 2A/30VDC of 2A/250VAC
Voeding	Spanningsbereik	85 ~ 265VAC, 50/60Hz; 20 ~ 60VDC; 100 ~ 350VDC
Voeding	Verbruik	≤2W
Isolatieweerstand	≥100MΩ
Vermogensfrequentie bestand tegen spanning	3kV/1min (RMS)
Milieu	Temperatuur	Werk: -25 °C ~ + 65 °C; opslag: -40 °C ~ + 80 °C
	Vochtigheid	≤93% RH Niet-condenserend
	Hoogte	≤ 2500m

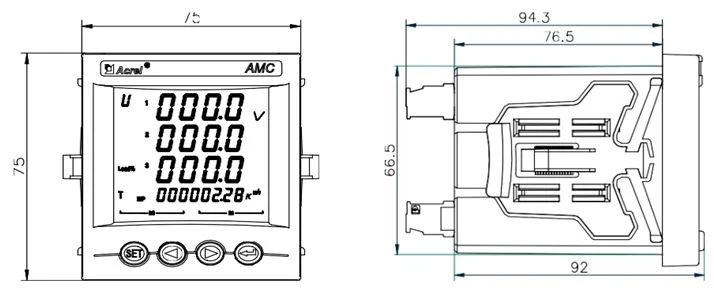

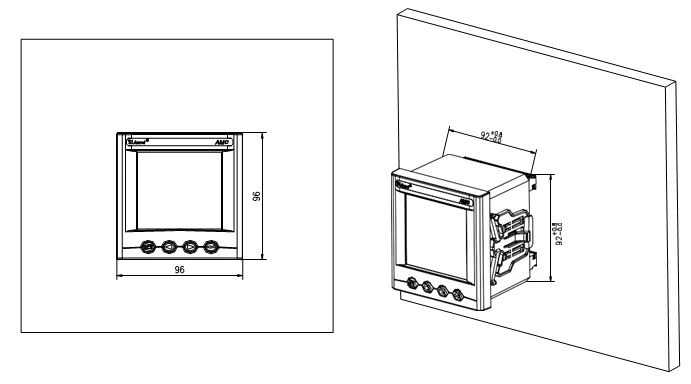

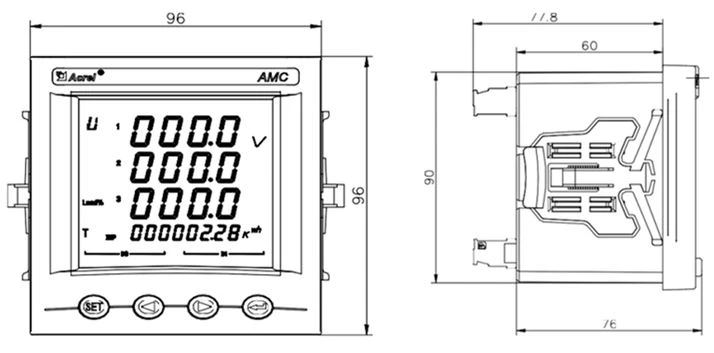

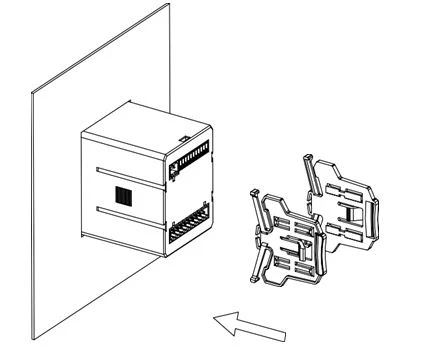

Dimensies

Omtrek	faceplate grootte		grootte van de behuizing			uitgeknipte maat
Omtrek	Breedte	hoogte	Breedte	hoogte	diepte	Breedte	hoogte
72 vierkant	75.0±2.	75.0±2.	75.0±2.	75.0±2.	75.0±2.	75.0±2.	75.0±2.
96 vierkant	96±0,2 s	96±0,2 s	96±0,2 s	96±0,2 s	96±0,2 s	96±0,2 s	96±0,2 s
