Beschrijving

ASJ-serie actierelais van nastroom, laagspanningscircuitonderbreking of laagspanningsaannemer kan worden gemaakt voor een gecombineerd nastroomproductieapparaat, dat voornamelijk wordt toegepast voor het TT- en TN-systeemdistributiecircuit met de wisselstroom 50Hz, de nominale spanning 400V of lager.

ASJ-serie actierelais van nastroom wordt toegepast in de aardfoutbeveiliging voor het elektrische circuit, om schade aan de apparatuur en het brandongeval van elektrische apparatuur veroorzaakt door de aardlekstroom te voorkomen, bovendien kan het ook indirect bieden aanraakbeveiliging tegen het risico van elektrische schokken.

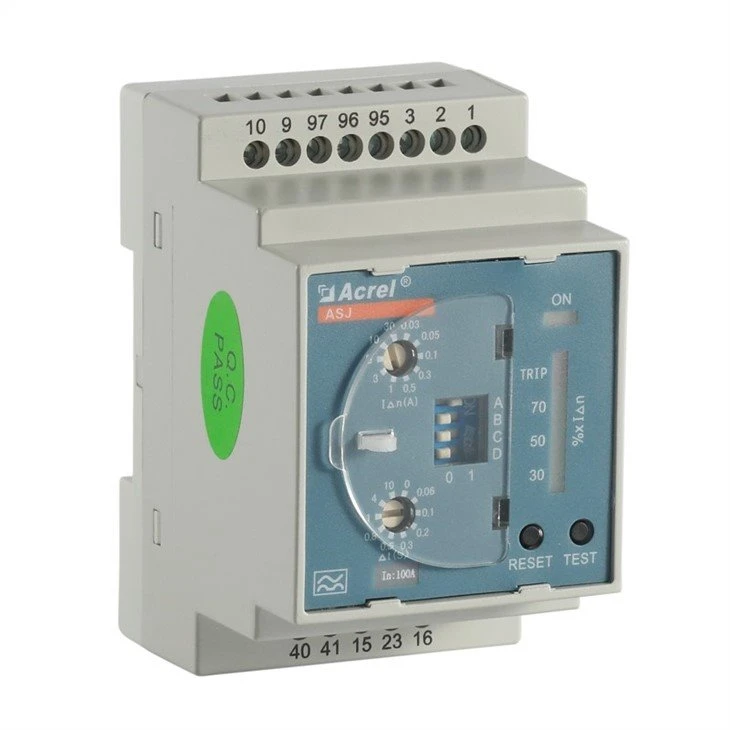

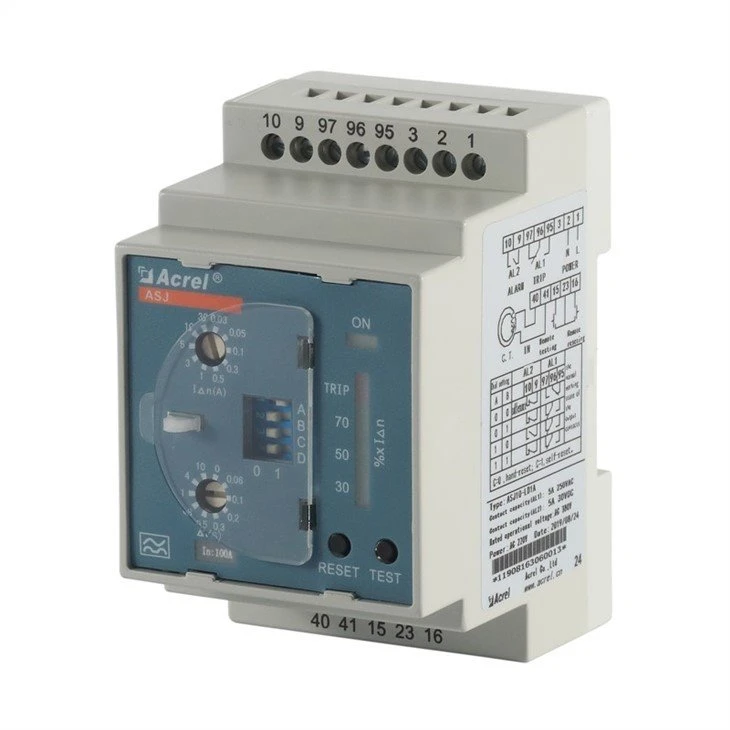

Uiterlijk

Parameter

Technische parameter		Indicator
		AC-type:	Een type
Invoer	Nominale resterende actiestroom:	0.03,0.1,0.3,0.5(A)	0.03,0.05,0.1,0.3,0.5,1,3,5,10, 30(A) opmerking 3
	Beperking niet-rijtijd △t	0.1,0.5(s)	0,0.06,0.1,0.2,0.3,0.5,0.8,1,4, 10(s) opmerking 4
	Nominaal residu niet-actieve stroom I△no	50 procent ik△n	50 procent ik△n
	prestatiekenmerken	eenvoudige sinusvormige wisselstroom	eenvoudige sinusvormige wisselstroom en pulserende gelijkstroom
	frequentie	50Hz±5Hz	50Hz±5Hz
Actiefout		-20 procent ~ -10 procent I△n	-20 procent ~ -10 procent I△n
Uitgang:	uitvoermodus:	de ene is de normale sluiting en de andere is voor de transformatie	de ene is de normale sluiting of opening, en de andere is voor de transformatie
	contact capaciteit	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	reset-modus:	de ter plaatse en de lange afstand een,	de ter plaatse een, de lange afstand en de automatische
Stroomvoorziening	spanningsbereik	AC110V, AC220V (toegestaan) fout ± 10 procent ）		AC110V,AC220V,DC85-270V （toegestane fout ±10 procent ）
	vermogensdissipatie	Minder dan of gelijk aan 5W
Vermogensfrequentie is bestand tegen spanning:		De effectieve waarde van wisselstroom tussen de voeding, ingang en uitgang: 2kV/1min
Onder de normale werking:	temperatuur-	bedrijfstemperatuur: -20 graden ~ plus 55 graden opslagtemperatuur: -30 graden ~ plus 70 graden
	vochtigheid	Minder dan of gelijk aan 95 procent RV, met vochtcondensatie en corrosieve gasplaats
	hoogte boven zeeniveau	Minder dan of gelijk aan 2000m
	klasse van vervuiling	graad drie
	installatie categorie	Typ

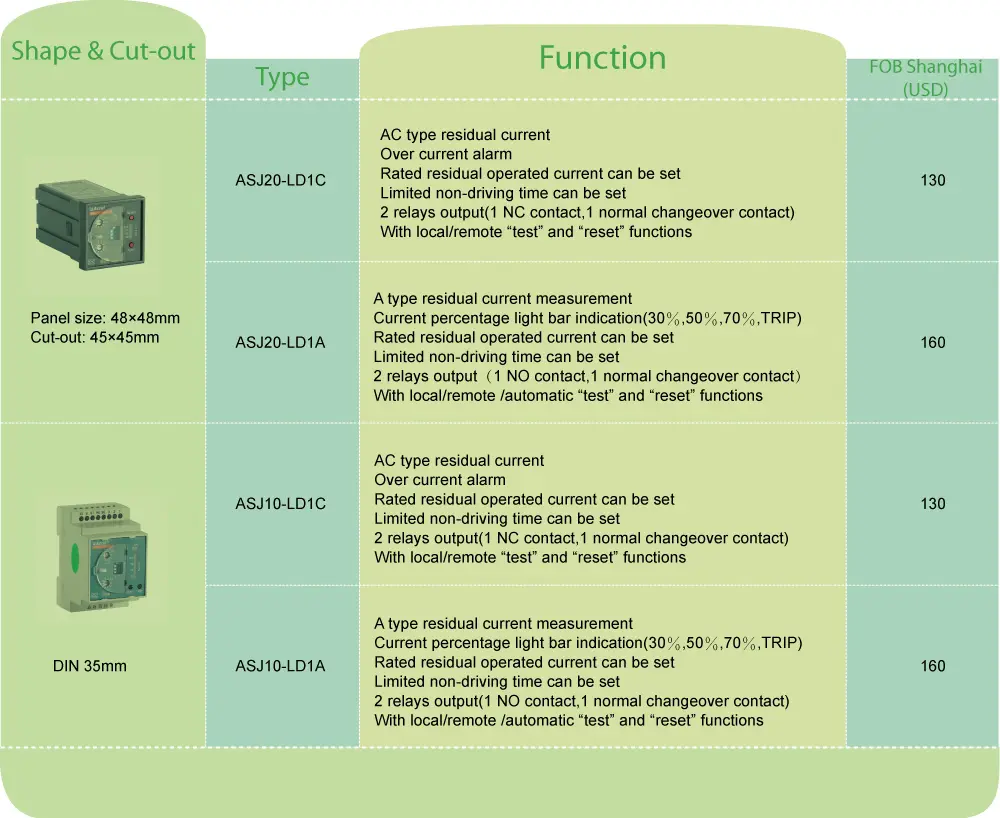

Functie

Type

Basis functie

Manier installeren:

Foto

ASJ10-LD1C

1. AC-type reststroommeting;

2. Alarmprompt van huidige overschrijdingslijn;

3. Nominale reststroom kan worden gemeten;

4. Limiet niet-rijtijd kan worden ingesteld;

5. Twee sets relaisuitgangen;

6. Met lokale en externe "test" en "reset" functies.

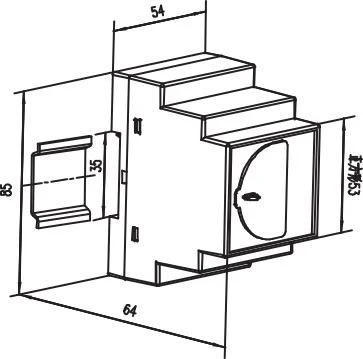

Railgeleiding (TS35mm)

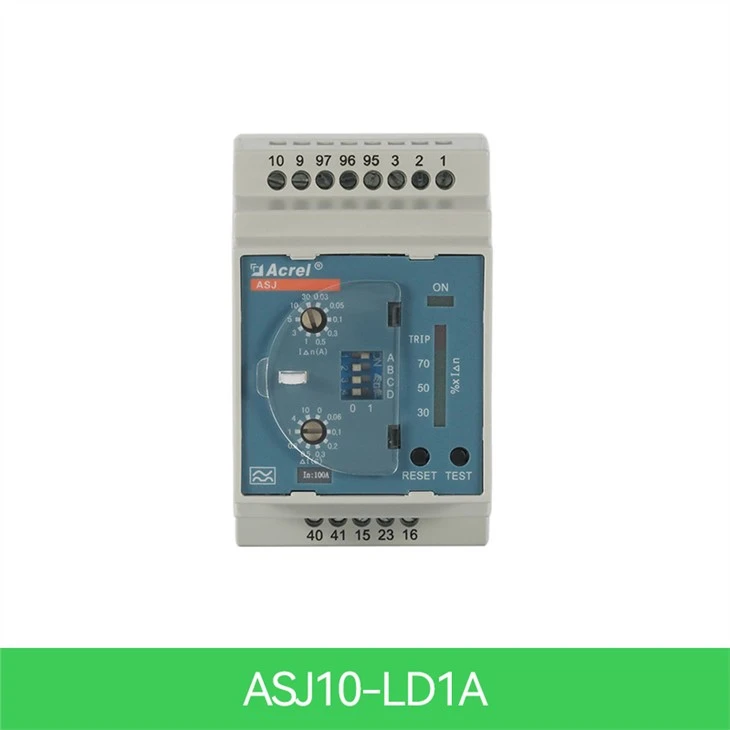

ASJ10-LD1A

1. Aardlekmeting type A;

2. Huidige percentage lichtkolomweergave;

3. Nominale reststroom kan worden gemeten;

4. Limiet niet-rijtijd kan worden ingesteld;

5. Twee sets relaisuitgang (instelbaar) opmerking 1;

6. Met lokale en externe "test" en "reset" functies.

Opmerking 1: De functie van het instellen voor relais betekent dat u de initialisatie en de uitgangsstatus van het relais zelf kunt instellen via de codekiezen op het paneel; de specifieke instellingsgids is te vinden in de handleiding.
