Beschrijving
Op dit moment heeft Acrel drie prepaid energiemeters, ADL100-EY enkelfasige prepaid meters met intro-control, ADL300-EY driefasige prepaid meters met intro-control, en ADF400L prepaid energiemeters. veel gebruikt voor het berekenen van de eenfasige en driefasige actieve energie respectievelijk op de frequentie van 50 Hz. De meter heeft functies van prepaid, belastingcontrole en RS485-communicatie, enz. Binnenmeters hebben een kleine pauze om de stroom aan of uit te zetten. Met het Acrel IoT EMS-platform kan het vermogen op afstand worden bestuurd. Deze meters voldoen aan de gerelateerde technische vereisten van elektronische vermogensmeters in de IEC62053-21, IEC62053-22-normen.

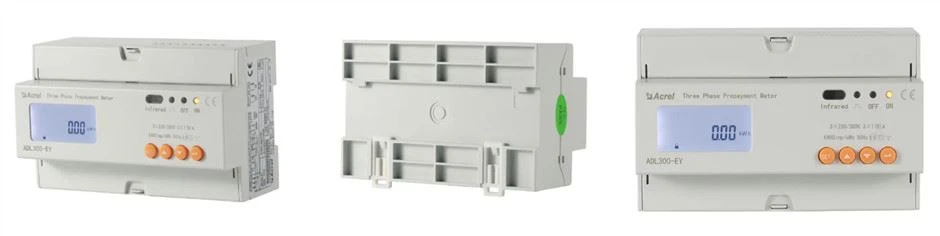

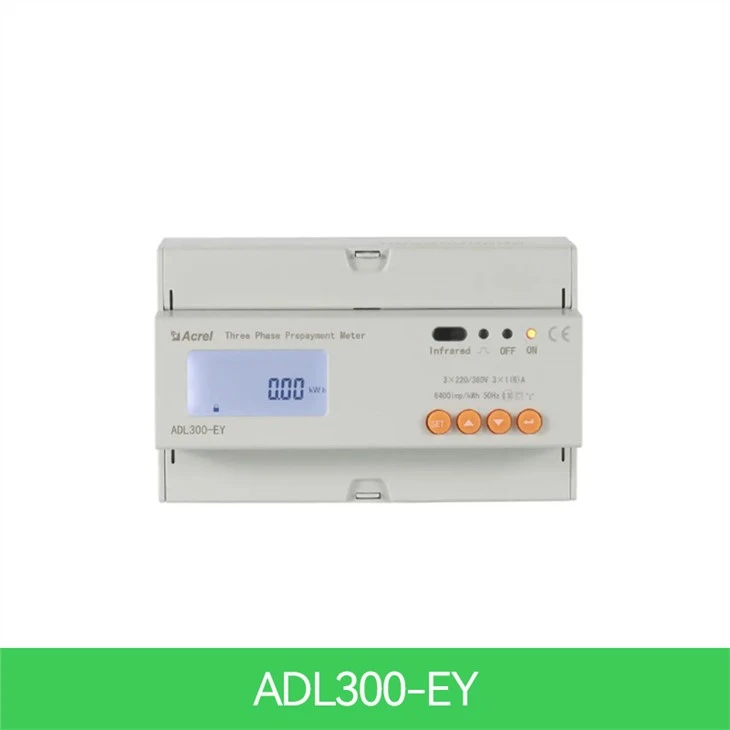

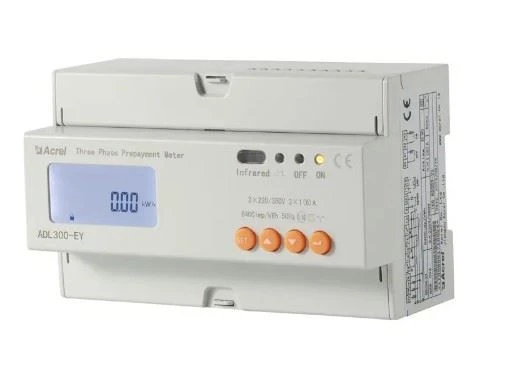

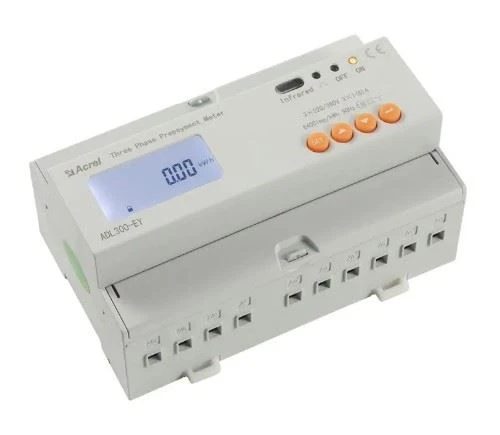

Uiterlijk
Parameters:
Technische parameter | ADL300-EY | |
Spanning | Referentiespanning | 3×220/380V |
Referentie frequentie | 50Hz | |
Consumptie | <4va(each> | |
Huidig | Invoerstroom | 1(6)A,10(80)A |
Startstroom | Direct verbinden: {{0}}.004 Ib, verbinden via CT: 0.002In | |
Consumptie | <4va (maximum=""> | |
Meting prestatie | Nauwkeurigheid van meten | 0.5s Klasse |
Kloknauwkeurigheid | Fout Kleiner dan of gelijk aan 0.5s/d | |
Actieve puls | Pulsbreedte: | 80ms±20ms |
Pulsconstante | 6400 imp/kWh, 400 imp/kWh | |
Communicatie | Koppel | RS485 (een plus, B-) |
Verbindingsmodus | Afgeschermde twisted pair-geleiders | |
Protocol | MODBUS-RTU | |
Functie
Functienaam: | Functiebeschrijving | Functie voorzien in | |
ADL300-EY | ADL100-EY | ||
Meting van kWh | Totaal actieve kWh (positief en negatief in totaal) | ■ | |
Meting van elektrische parameters | U,I,P,Q,S,PF,F | ■ | |
Pre-paid modus | Via RS485-communicatie prepaid opladen, data-encryptie | ■ | |
Controle | Ingebouwd sub-holdingrelais met hoge capaciteit om te bereiken: belasting aan-uit controle | ■ | |
LCD scherm | 8-bits sectie LCD-scherm | ■ | |
Communicatie | Communicatie-interface: RS485, Communicatie protocol: MODBUS-RTU | ■ | |
Multi-tarief | 4 tarieftarieven, 14-tijdsinterval per dag | □F | |
（■: betekent standaard; : betekent optioneel）
Opmerking:Prepaid-modusfunctie kan alleen worden bereikt met het prepaidsysteem dat is ontworpen door Acrel Co, Ltd.
Dimensies

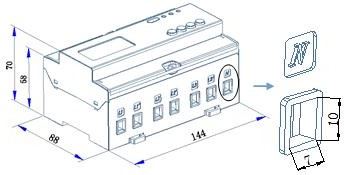

Directe verbinding

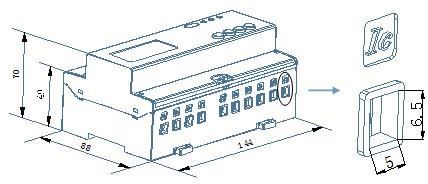

Verbinden via CT
Opmerking: het koppel van directe aansluiting mag niet groter zijn dan 4.0N·m, en het koppel van aansluiting via CT mag niet groter zijn dan 2.0N·m.
Bedrading
ADL300-EY Driefasige vier lijnen directe verbinding
ADL300-EY Driefasige vier lijnen worden aangesloten via CT
Hulpfunctie:

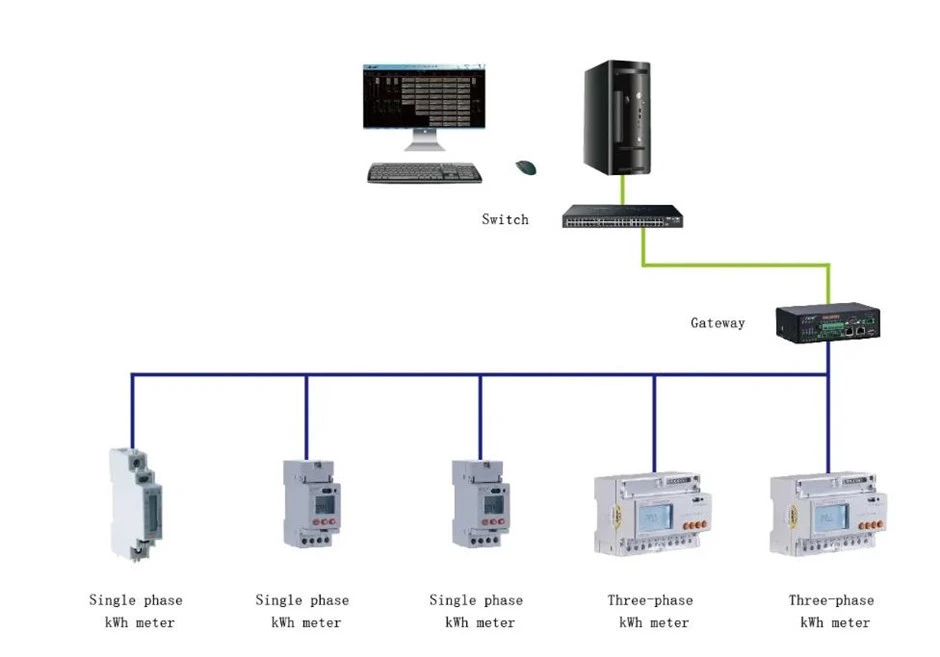

Toepassingsscenario:

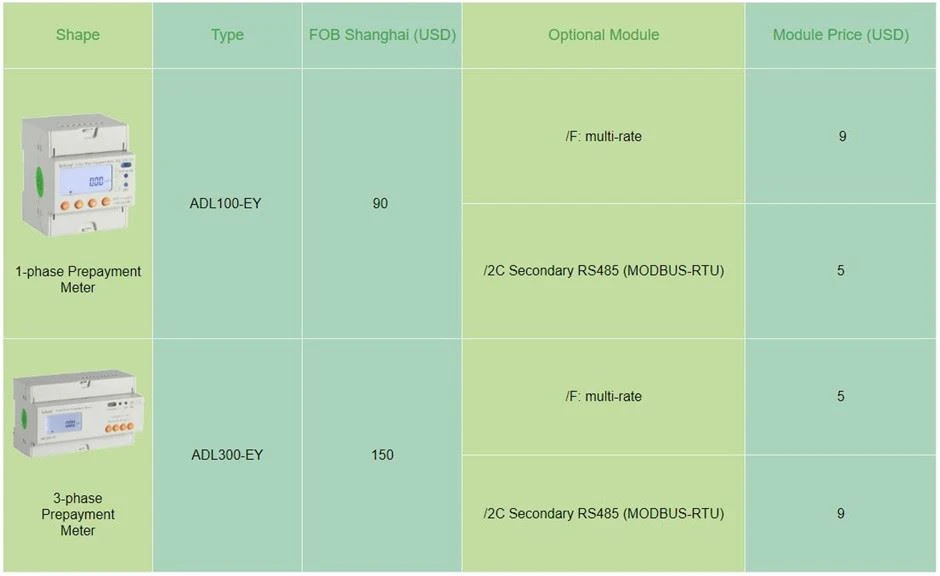

Citaat
