EenBstract
In de afgelopen jaren, met de snelle ontwikkeling van datacenters, is het energieverbruiksprobleem van datacenters steeds prominenter geworden. Het energiebeheer en het ontwerp van de stroomvoorziening en distributie van datacenters zijn hete hangijzers geworden. Redelijke en betrouwbare oplossingen voor energiedistributiesystemen voor datacenters zijn een redelijke manier om de energie-efficiëntie van het datacenter te verbeteren en het energieverbruik van de apparatuur te verminderen. In combinatie met de relevante technische specificaties worden de voor- en nadelen van de oude en nieuwe stroomdistributieschema's van een datacenter geanalyseerd en wordt een referentie gegeven voor het ontwerp van de nieuwe modulaire computerruimte.
Trefwoorden: datacenter; terminal stroomverdeling; kolomkopkast
1.Background
Met de ontwikkeling van wetenschap en technologie blijven het aantal, de schaal en de vermogensdichtheid van datacenters toenemen en blijft het bouwniveau verbeteren. Het stroomdistributiesysteem is het belangrijkste onderdeel van het datacenter. Stroomuitval of een lage kwaliteit van de voeding kunnen leiden tot uitvaltijd van de server. verliezen veroorzaken. Hoe het ontwerp te optimaliseren om de veiligheid en betrouwbaarheid van de stroomvoorziening van het datacenter te verbeteren om de ononderbroken en stabiele werking van het elektronische informatiesysteem te garanderen, is een belangrijke kwestie geworden voor datacenterontwerpers. In vergelijking met het traditionele voedings- en distributieschema is het een probleem of er een veilig, economisch en stabieler stroomvoorzieningsschema is.
2.Stroomverdelingsschema aan het einde van de dataroom
Project overzicht
De totale bouwoppervlakte van een datacenter is 1906,24 vierkante meter, waarvan de totale bouwoppervlakte van het datacenter 210,6 vierkante meter is, inclusief de 1F-dataroom en de 1F-communicatieruimte. Het functionele gebied omvat de belangrijkste machinekamer (computerruimte, communicatieruimte), beheerruimte (kantoor, ruimte voor internetapparatuur, enz.) en extra kamers.

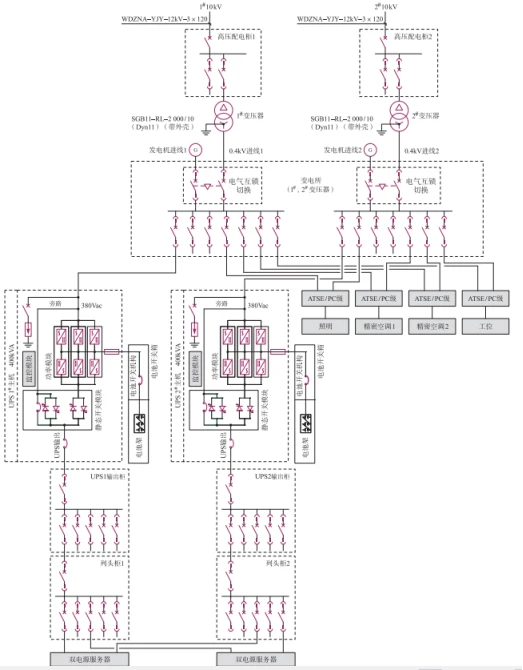

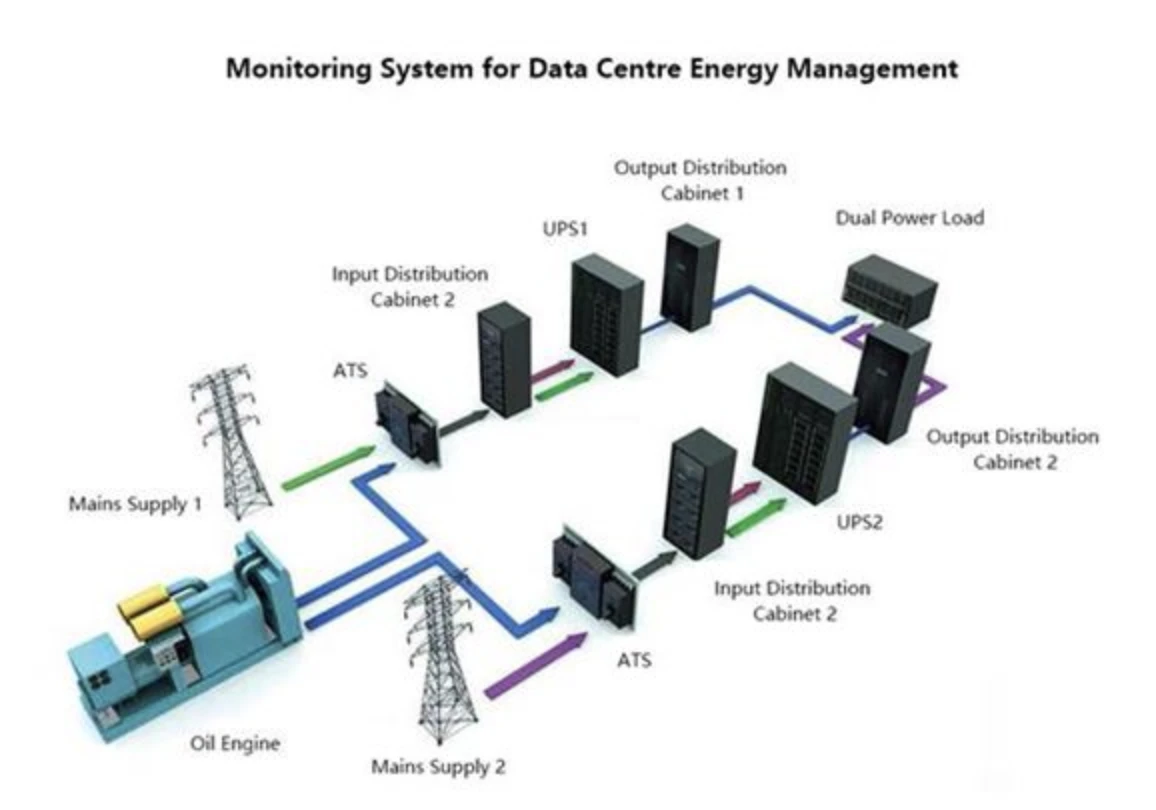

Traditioneel stroomverdelingsschema één
De 10kV-hoogspanningsvoeding wordt getrokken uit twee verschillende onderstationnetten en de hoogspanning en laagspanning zijn niet aangesloten. De derde voeding wordt getrokken uit de dieselgenerator van het stroomcentrum. De hoofdstroomvoorziening en de generatorvoeding worden geschakeld aan het stopcontact van de transformator om het stroomverbruik van het datacenter te garanderen. De apparatuur gebruikt elektriciteit betrouwbaar. Aangezien de capaciteit van een enkele generator veel minder is dan 2500 kW en het aantal generatoren niet meer dan 10 heeft bereikt, wordt een 0,4 kV laagspanningsgeneratorset geselecteerd. Het neutrale punt van de 0,4 kV-generatorset moet direct worden geaard en de geleiders die tussen de sterpunten van de generator zijn aangesloten, moeten worden geïsoleerd. In totaal worden in het datacenter 2 sets UPS-systemen van 400 kVA opgezet om een 2N-fouttolerant systeem te vormen. De dual-circuit en dual-output kasten kunnen stroom leveren voor elektronische informatieapparatuur en werkstationaansluitingen in het datacenter. De batterij van het UPS-systeem kan gedurende 15 minuten continu van stroom voorzien voor alle Grade (1) belastingen. De enkele serverbelasting van het datacenter wordt beschouwd als 3 kW en de maximale belasting is niet hoger dan 4 kW. Om te voorkomen dat de UPS van het datacenter tijdens het stroomomschakelingsproces de normale werking van de belangrijke belasting beïnvloedt, moet de schakelaar ATS van het lichtnet en de dieselgeneratoren een schakelaar met vier niveaus zijn met een overlappende schakelaar op pc-niveau en een neutrale lijn.

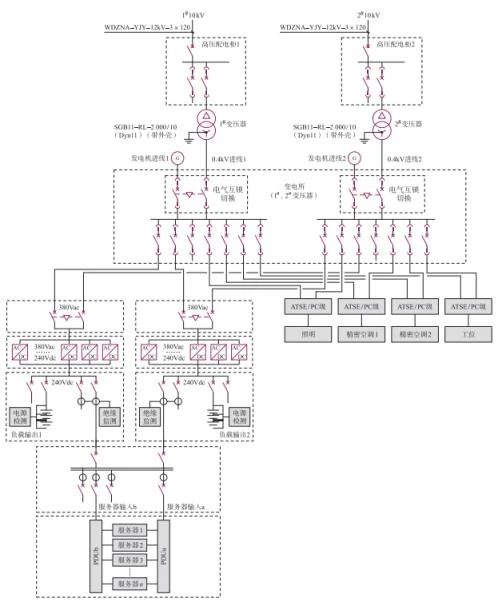

Nieuw voedings- en distributiesysteem 2
Met technologische innovatie en het bepleiten van het concept van groene energiebesparing, stelde de internationale TGG-organisatie PUE voor, een maat voor de energie-efficiëntie van datacenters. PUE is de verhouding tussen alle energie die door het datacenter wordt verbruikt en de energie die wordt gebruikt door IT-belastingen en is het omgekeerde van DCIE. PUE = energieverbruik van alle apparatuur in het datacenter / energieverbruik van IT-apparatuur, PUE is een verhouding, de benchmark is 2, hoe dichter bij 1, hoe beter het energie-efficiëntieniveau, hoe hoger de groene graad van een datacenter.
Door middel van een grote hoeveelheid data-analyse wordt geconcludeerd dat het hoogspanningsgelijkstroom (HVDC) voedings- en distributiesysteem, het AC-DC geïntegreerde voedings- en distributiesysteem en de UPS + HVDC een hogere werkefficiëntie hebben, wat de energiebesparende index van het datacenter kan verbeteren.
3.Vergelijking van nieuwe en oude oplossingen voor voeding en distributiesystemen
De uitgang van het UPS-voedingssysteem is de voedingsfrequentie en het filterverlies is groot en de HVDC is hoogfrequent filterend en neemt een kleiner gebied in beslag. De batterij van de UPS bevindt zich aan het ingangseinde. Als de UPS zelf uitvalt, verliest de lading nog steeds stroom; terwijl de batterij van de HVDC zich aan het uitgangseinde bevindt. Zelfs als de HVDC zelf uitvalt, kan de batterij nog steeds stroom leveren aan de belasting om een ononderbroken stroomvoorziening te garanderen. Het UPS-voedingssysteem heeft meer tussenschakels dan het HVDC-voedingssysteem. De HVDC-batterij is rechtstreeks aangesloten op de busbalk, waardoor de omvormerkoppeling niet meer nodig is, en elke tussenschakel op meerdere niveaus vermindert de conversie-efficiëntie, wat resulteert in een hoger energieverbruik.
4.Eencrel's oplossingen voor HVDC oplossingen
Acrel's AMC16Z-serie DC-stroomverdelingsbewakingsapparaat is een meetapparaat dat speciaal is ontworpen voor energiebeheer van datacenterservers. Het apparaat is compact van ontwerp en kan alle elektrische parameters, ingangs- en uitgangsschakelaars en bliksemafleiderstatus van A + B twee inkomende lijnen en 192 uitgaande lijnen in realtime bewaken. De alarmdrempels van alle meetkanalen kunnen onafhankelijk van elkaar worden ingesteld. De beperkte gebeurtenis activeert onmiddellijk het systeemgeluids- en lichtalarm en kan worden uitgerust met een isolatiedetectiemodule, die de isolatiestatus van de DC-systeembusbar en het aftakkingscircuit kan detecteren voor online realtime bewaking en beheer, en een hoge mate van integratie van de bewakingslus in het volume van het traditionele instrument kan bereiken.

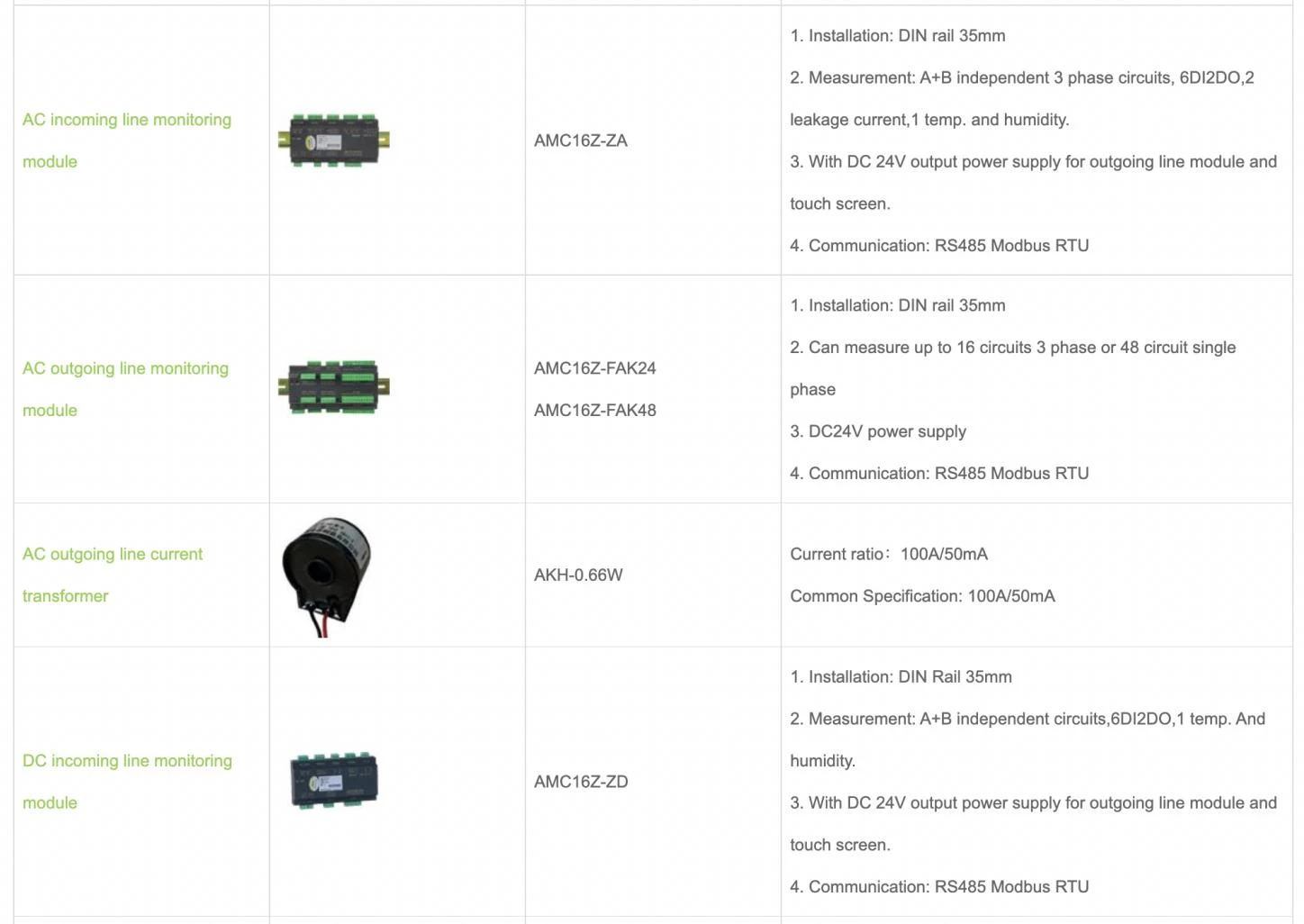

ProductMOdule

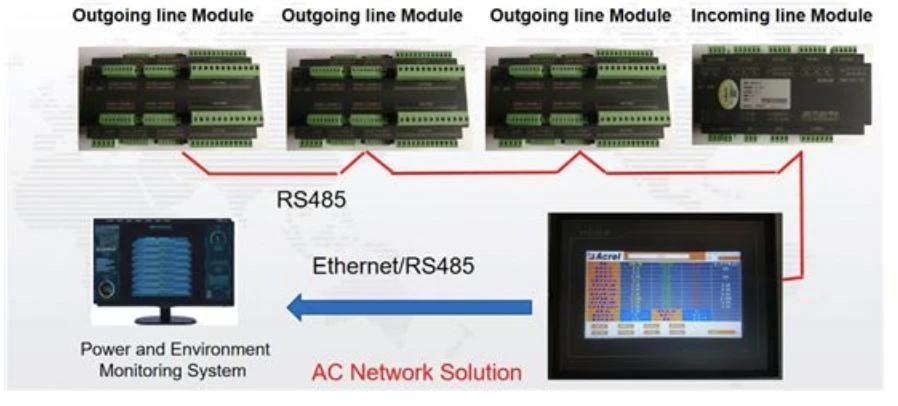

Systeemnetwerkdiagram
5.Conclusie
Acrel heeft lange tijd een uitgebreide analyse van de interne en externe omgeving van de datacenterindustrie uitgevoerd, een hot spot-analyse van de industrie uitgevoerd op nationaal beleid en toekomstige ontwikkelingstrends van de industrie, de toekomstige ontwikkelingsrichting van de industrie voorspeld en verschillende toepassingsoplossingen in zijn eigen industrie verbeterd. Klantbehoeften, om te voldoen aan de toepassingsbehoeften van verschillende klanten.
