Abstract
Het stroomdistributiesysteem is een stroomnetwerksysteem dat is samengesteld uit een verscheidenheid aan stroomdistributieapparatuur en stroomdistributiefaciliteiten om spanning te transformeren en elektrische energie rechtstreeks naar eindgebruikers te distribueren. Als onderdeel van het stroomsysteem staat het stroomdistributiesysteem rechtstreeks tegenover eindgebruikers, en de perfectie ervan heeft rechtstreeks invloed op de betrouwbaarheid en kwaliteit van het stroomverbruik van de meeste gebruikers, dus het heeft een belangrijke positie in het stroomsysteem. Om ernstige ongevallen te voorkomen, zoals veroudering van apparatuur, uitval van apparatuur, stroomonderbreking, brand en explosie van apparatuur als gevolg van hoge temperaturen, kan langdurige temperatuurbewaking van elk elektrisch knooppunt ernstige storingen voorkomen die persoonlijk letsel en economische schade kunnen veroorzaken. verlies voor gebruikers.
Trefwoorden: Draadloos temperatuurbewakingssysteem, 433Mhz draadloze temperatuursensor, draadloze temperatuursensor
Projectoverzicht
Dit project is een stroomdistributieproject in een fabriek in de Filipijnen. Het wordt gebruikt in een 32 kV stroomverdeelkast en moet worden uitgerust met draadloze temperatuurmeetproducten om veilige temperatuurbewaking te bereiken. De werkomgevingstemperatuur van de sensor voldoet aan de eis van -50℃ tot +125℃. Kies onze ATE400 CT inductievermogenssensor en gebruik de ATC400-transceiver om het temperatuurweergave-apparaat aan te sluiten. Omwille van de veiligheid en economische voordelen wordt aanbevolen om realtime temperatuurbewaking uit te voeren op elk elektrisch knooppunt in de stroomverdeelruimte.
Productontwerp
ARTM-Pn draadloze temperatuurmeetapparatuur is ontwikkeld in overeenstemming met Specificatie voor draadloze temperatuurmeetapparatuur, NB/T 42086-2016. Het is geschikt voor 3-35kV indoor schakelapparatuur, inclusief ingebouwde schakelapparatuur, handkar schakelapparatuur, vaste schakelapparatuur en lus-net schakelapparatuur. Het is ook geschikt voor 0,4 kV laagspanningsschakelapparatuur zoals vaste schakelapparatuur en ladeschakelapparatuur. De draadloze temperatuursensoren kunnen op elk verwarmingspunt in schakelapparatuur worden geïnstalleerd, het apparaat maakt gebruik van de draadloze datatransmissietechnologie voor realtime transmissie van bewaakte temperatuurgegevens en geeft dergelijke gegevens lokaal weer op ARTM-Pn. Bovendien kan het via de RS485-poort in een netwerk worden opgenomen voor intelligente bewaking op afstand.
Er zijn drie typen draadloze temperatuursensoren uit de ATE-serie en drie overeenkomstige montagemethoden, dwz het type met bouten, het type met riem en het type gebonden. Het geschroefde type is geschikt voor gebruik bij verbindingen tussen kabel en verzamelrail en verbindingen tussen kabel en scheider. Het type met riembevestiging is geschikt voor gebruik bij bewegende contacten en vaste contacten van stroomonderbrekers, kabelverbindingen en busbar. Het gebonden type is geschikt voor gebruik bij bewegende contacten, busbars, kabels en verbindingen tussen busbar en kabel.

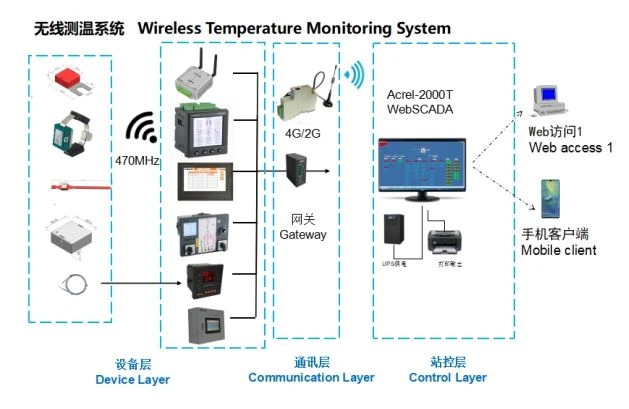

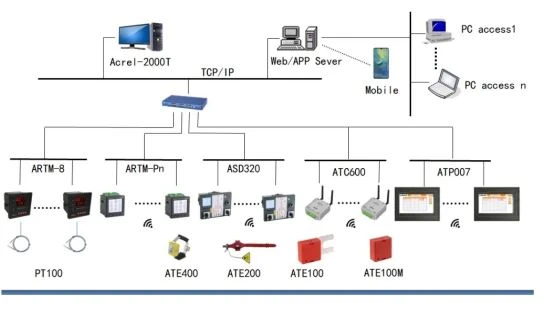

Netwerktologie
Draadloos temperatuurbewakingssysteem is geschikt voor 3-35kV indoor schakelapparatuur, inclusief ingebouwde schakelapparatuur, handkar schakelapparatuur, vaste schakelapparatuur en lus-net schakelapparatuur. Het is ook geschikt voor 0,4 kV laagspanningsschakelapparatuur zoals vaste schakelapparatuur en ladeschakelapparatuur.
De informatie-uitwisseling tussen de draadloze temperatuursensor en de host wordt verzonden via draadloze signalen, die de isolatieprestaties van het systeem niet beïnvloeden en veilig te gebruiken zijn. Het draadloze temperatuurmeetsysteem is voornamelijk toepasbaar op industrieel gebied. Het kan de temperatuur van hoogspanningskabelverbindingen en hoogspanningsschakelkastcontacten in realtime bewaken, zodat bedienings- en onderhoudspersoneel op afstand de bedrijfsstatus ter plaatse kan begrijpen.
Kenmerken van draadloos temperatuurbewakingssysteem
(1) De draadloze temperatuurmeetmodule is veilig en betrouwbaar en eenvoudig te installeren en te onderhouden. Het is geschikt voor temperatuurbewaking bij de hoogspannings- en hoogstroomcontacten van de middelste schakelaar. De structuur van het te testen apparaat hoeft niet te worden gewijzigd.
(2) Het hele draadloze temperatuurmeetsysteem kan draadloos communiceren en de signaaloverdracht is handig.
(3) Het draadloze temperatuurmeetsysteem heeft een sterk anti-interferentievermogen en het anti-interferentievermogen tegen pulsinterferentie, snelle voorbijgaande interferentie, elektrostatische straling, elektromagnetische veldstraling, enz. heeft de nationale norm met vier niveaus bereikt en de werking van de apparatuur heeft geen invloed op het openen en sluiten van de middenspanningsschakelaar Werking en beveiligingsinrichtingen.
(4) Toepassing in de industrie (kolen, staal, aardolie, chemie), elektriciteitscentrales, scholen, ziekenhuizen, gemeentelijke bouw, transportfaciliteiten (luchthavens, treinstations), commerciële gebouwen, congres- en tentoonstellingscentra, fotovoltaïsche energieopwekking, nieuwe energie en andere velden.
Product
① Batterijtype draadloze temperatuursensor
Vorm | Type | Functie |
| ATE100 | Vastgeschroefde draadloze temperatuursensor, geschikt voor de uitgang van de busbar en de overlap van de kabel. |
| ATE100M | Magnetische draadloze temperatuursensor, geïnstalleerd in stroomonderbrekercontacten en busbar. |
| ATE100P | Vastgebonden passieve draadloze temperatuursensor, IP68, geschikt voor buiten. |
| ATE200 | Vastgebonden passieve draadloze temperatuursensor, geïnstalleerd in busbar en kabelverbindingen. |
| ATE200P | Geschroefde draadloze temperatuursensor, IP68, geschikt voor buiten. |
②CT-aangedreven draadloze temperatuursensor
Vorm | Type | Functie |
| ATE400 | Vastgebonden passieve draadloze temperatuursensor, vastgemaakt met een legeringsriem. |
③Draadloze zendontvanger
Vorm | Type | Functie |
| ATC450 | Draadloze transceiver, kan gegevens ontvangen van 60 ATE100/ATE100M/ATE100P/ATE200/ATE200P, 1 RS485 (Modbus-RTU) |
| ATC600 | Draadloze transceiver, kan gegevens ontvangen van 240 ATE100/ATE100M/ATE100P/ATE200/ATE200P-1 RS485 (Modbus-RTU) |
④Terminal weergeven
Vorm | Type | Functie |
| ARTM-Pn | Draadloos temperatuurmeetapparaat, kan gegevens ontvangen van 60 ATE-sensoren, 1 RS485，4DI/2DO |
| ARTM-8 | Intelligente temperatuurregelingsmeter (8 kanalen temperatuurmeting, PT100-sensor) |

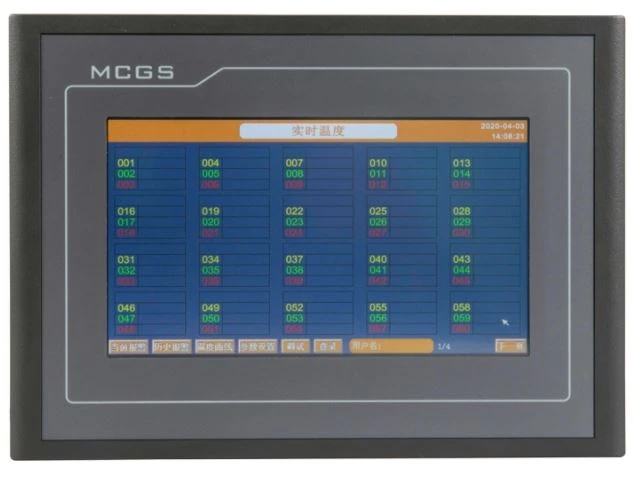

 | ATP007/ATP010 | 7 inch touchscreen 10 inch touchscreen |

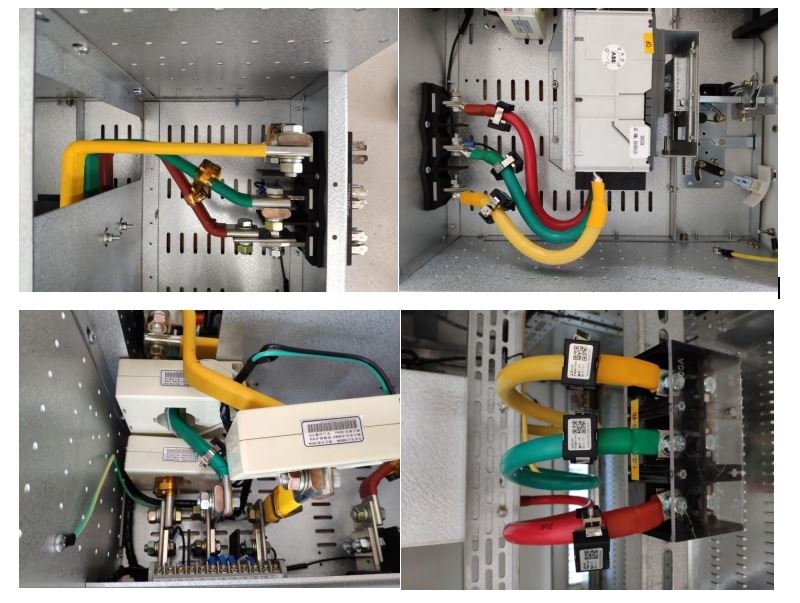

Installatie
Conclusie
Bij de toepassing van de huidige stroomdistributiefaciliteiten van' is de veiligheid van de stroomdistributie van onderstations van het grootste belang. De toepassing van Acrel's draadloze temperatuurmeetproducten in de elektrotechniek van een fabrieksproject in de Filippijnen kan gericht zijn op hoog- en laagspanningsschakelkasten. Bewaak de temperatuur van elektrische aansluitpunten zoals lapverbindingen, stroomonderbrekercontacten, kabelverbindingen, enz., om overmatige contactweerstand veroorzaakt door oxidatie, losheid, stof en andere factoren tijdens bedrijf en warmteontwikkeling als een verborgen gevaar en online temperatuur te voorkomen monitoring Het kan de veiligheid van apparatuur verbeteren, de bedrijfsstatus van apparatuur op een tijdige, continue en nauwkeurige manier weerspiegelen, veiligheidsongevallen voorkomen en het aantal ongevallen met apparatuur verminderen.
