Volgens het principe, de kenmerken en de installatiemodus van de open-type Hall-stroomsensor, wordt de toepassing van de open-type Hall-stroomsensor in het transformatie- en distributiesysteem van de fabriek geanalyseerd, om een oplossing te bieden voor gebruikers om te realiseren de intelligente distributie van DC-systeem snel.
Trefwoorden: open type Hall-stroomsensor DC-distributiesysteem werkingsprincipe toepassing:
Overzicht
DC-distributiesysteem is meestal samengesteld uit hoogfrequente schakelende voeding en batterij, die wordt gebruikt om een betrouwbare DC-voeding te bieden voor besturing, signaal, relaisbescherming en automatische apparaten, ongevalverlichting enzovoort in het DC-systeem. Het stelt hoge eisen aan de betrouwbaarheid, stabiliteit en kwaliteit van de voeding. Daarom hebben we in het Russische DC-systeem de gebruikte DC Hall-distributiemeter afgestemd. Tijdens de transformatie van het DC-systeem is er geen stroomuitval en de technische transformatie is moeilijk, en de traditionele gesloten Hall-stroomsensor of shunt kan het probleem niet oplossen. Daarom kan de open Hall-stroomsensor worden gebruikt om het DC-stroommeetprobleem in het transformatieproject op te lossen, om de veilige werking van het transformatieproces zonder stroomuitval te garanderen.
Productontwerp
Structurele eigenschappen
Open-mond Hall-stroomsensor is ontwikkeld op basis van traditionele gesloten-mond Hall-stroomsensor. Het heeft een nieuwe structuur en een mooie uitstraling. Het geheel is samengesteld uit schaal, ijzeren kern, bemonsteringsprintplaat en vaste hars. Het schaalmateriaal is gemaakt van een PC/ABS-legering, die de kenmerken heeft van hoge temperatuurbestendigheid, hoge mechanische sterkte en milieubescherming. De kern is gemaakt van georiënteerd koud gebonden siliciumstaalplaat, die de kenmerken heeft van stabiele prestaties, hoge mechanische sterkte en extreem hoge magnetische geleidbaarheid. Groene pluggable terminal wordt gebruikt voor printplaat en externe bedrading, wat handig en betrouwbaar is voor bedrading ter plaatse. De specifieke structuur wordt getoond in figuur 1 en 2. Het uiterlijk van het product neemt een gesplitst ontwerp aan. Figuur 1 is een ronde doorgang, die geschikt is om door het DC-systeem te gaan wanneer de primaire bus een kabel is. , Fig. 2 vierkante doorgang, geschikt voor het DC-systeem wanneer de primaire bus een koperen staaf is. Afhankelijk van het meetbereik van primaire stroom en perforatievereisten, kan het overeenkomstige producttype worden geselecteerd. Deze reeks sensoren kan het huidige bereik van 20A ~ 20000A meten, de hoofdvorm van de phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 en andere specificaties, zoals weergegeven in figuur 3 , geschikt voor verschillende toepassingen.

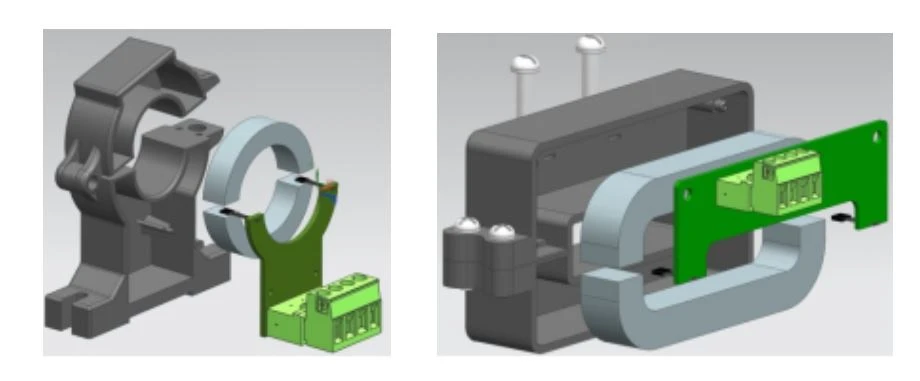

Afb. 1 cirkelvormig doorgangspatroon Afb. 2 Vierkant doorgangspatroon

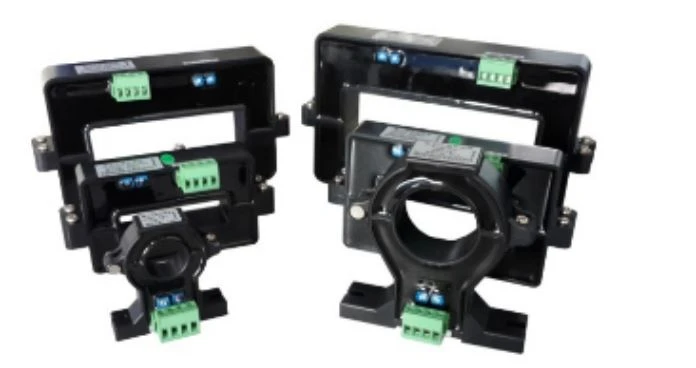

Afbeelding 3 AHKC-serie open type Hall-stroomsensor
Werkend principe
Hall-stroomsensor op basis van hall-effect, elektromagnetisch inductieprincipe, ontwerp van een sensor, volgens het principe kan worden onderverdeeld in de open-lusmodus (recht) en gesloten-lusmodus (magnetisch balanstype), open hall-stroomsensor bevindt zich in een traditioneel open lus (recht) is verbeterd op basis van hall-sensor, verschilt van traditionele single-core, single-chip ontwerphal. Om een gesplitste structuur te ontwerpen, wordt de ijzeren kern gescheiden en symmetrisch geïnstalleerd. De hardware gebruikt parallelle complementaire differentiële invoer van dubbele Hall-chips. Het principe van een Hall-sensor van het open type wordt weergegeven in figuur 4:

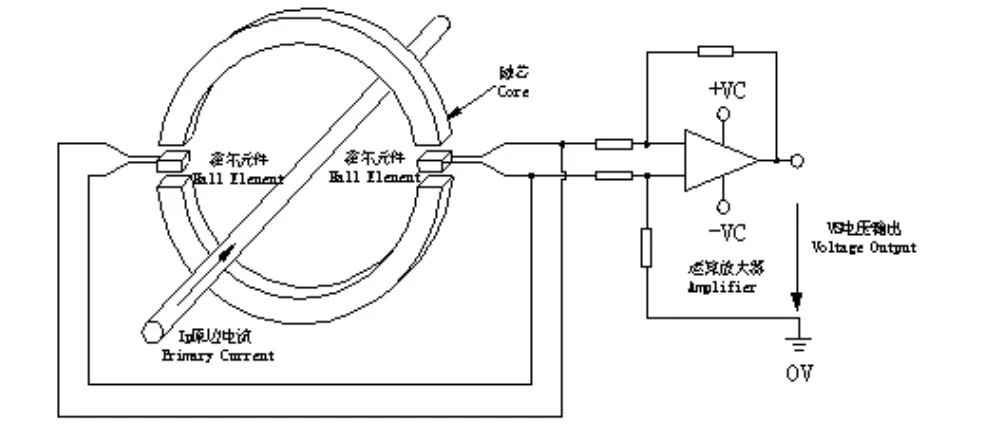

Fig. 4 Schematisch diagram van open Hall-sensor
Wanneer de primaire zijstroom IP door een lange draad stroomt, produceert het een magnetisch veld rond de draad, de grootte van het magnetische veld en is evenredig met de stroom door de draad, het magnetische veld verzameld in de cirkel, door twee hall-elementen in de cirkelvormige luchtspleetmeting, twee hall-elementmarkeringen in plaats daarvan in hetzelfde veld geplaatst, het uitgangssignaal met complementaire kenmerken van uitgangsspanning door differentiële versterkeruitgang, kan niet alleen de common-mode-interferentie onderdrukken, maar ook de invloed van temperatuurdrift, de output spanning VS geeft nauwkeurig de originele zijstroom IP weer. De algemene nominale output is gekalibreerd als DC±5V of DC4-20mA.
Productinstallatie
Neem als voorbeeld producten met vierkante gaten, zoals weergegeven in afbeelding 5, open de montageschroef van de open-type Hall-stroomsensor en verwijder het onderlichaam van de sensor; Het bovenlichaam van de open type Hall-stroomsensor wordt in de primaire bus van het distributiesysteem geladen en het onderlichaam van de sensor is gesloten. De montageschroeven en pakkingen van de sensor gaan door de bevestigingsgaten van het boven- en onderlichaam, en het boven- en onderlichaam van de sensor zijn aan elkaar bevestigd. Als installatie op locatie mogelijk is, kunnen twee corresponderende schroefdraadgaten op de bronzen plaat worden geopend in overeenstemming met de afstandsvereisten van de sensor, en de sensor wordt bevestigd op het schroefdraadgat van de stroomrail door het achterste montagebevestigingsgat om de installatie van de sensor; Als de locatie een continue elektrische installatie vereist, kan het ondersteunende rubberen kussen tussen de schaal en de bronzen plaat worden ingebed om ervoor te zorgen dat de sensor betrouwbaar kan werken onder trillingsomstandigheden. Het hele installatieproces is relatief snel en eenvoudig.

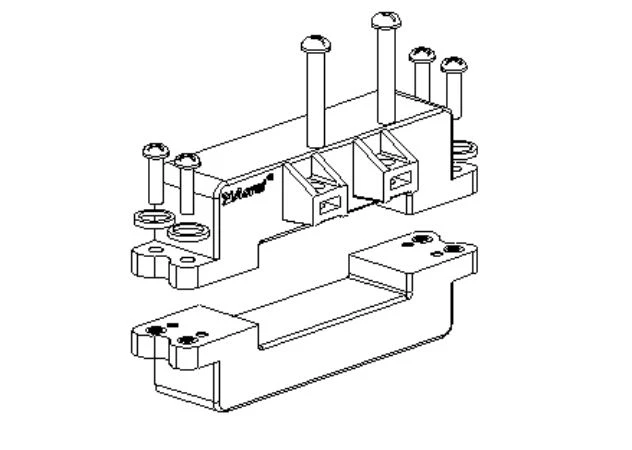

Afb. 5 Productinstallatieschema
Voordelen van open type Hall-sensor:
Vergeleken met de traditionele DC-stroommeetmethode die over het algemeen wordt gebruikt door shunt of transformator, heeft de Hall-sensor van het open type de volgende voordelen:
1) Hoge isolatiesterkte van primaire en secundaire zijde, tot AC 12KV-isolatie;
2) Geen toevoegingsverlies;
3) Goede dynamische prestaties: de responstijd is minder dan 20uS en de volgsnelheid Di /dt is hoger dan 20A/uS
4) Het is niet nodig om de originele zijkabel of bus te demonteren tijdens de installatie. Het is vooral geschikt voor de transformatie en constructie van apparatuur die geen vermogen mag verliezen.
Producttoepassingen:
Open-end Hall-stroomsensor wordt voornamelijk gebruikt bij de transformatie van DC-distributiesystemen in fabrieken, zoals DC-stroomsysteemtransformatie in energiecentrales, DC-systeemtransformatie in onderstations, communicatieruimtetransformatie, spoorweglocomotieftransformatie en andere projecten. Het kan het DC-stroomsignaal van de centrale rand van het systeem omzetten in een standaard DC ± 5V- of 4-20mA-uitgang. Het speelt de rol van bewaking en elektrische isolatie en kan worden gebruikt met bewakingsinstrumenten met meerdere lussen of andere elektrische meetinstrumenten.
Conclusie
Open-end Hall-stroomsensor speelt een belangrijke rol bij de toepassing van het DC-systeem vanwege de eenvoudige structuur, gemakkelijke installatie, betrouwbare werking en andere goede toepasbaarheid, vooral bij het renovatieproject.
