Aardlekbeveiliging voor elektrische circuits, apparatuur en elektrische brandongevallen veroorzaakt door aardlekstromen worden steeds meer een dagelijkse noodzaak. Voor de belangrijkste energieverbruikende knooppunten aan de gebruikerszijde is een aardlekrelais ontworpen en geïnstalleerd om de aardlekstatus van elk energieverbruikend circuit in realtime te bewaken. Door realtime monitoring van energieverbruik en gerelateerde vermogensparameters worden de veiligheid, betrouwbaarheid en onderhoudsefficiëntie van het energieverbruik verbeterd, worden de arbeidskosten van onderhoud verlaagd en wordt onbemande monitoring van reststroom gerealiseerd. Door de realtime monitoring van energieverbruik, gegevensverzameling en alarm wordt de reststroom in het stroomdistributiesysteem bewaakt en wordt de aardlekbeveiliging van het elektrische circuit van de gebruiker' verschaft om brandongevallen en ongevallen met persoonlijke elektrische schokken veroorzaakt door reststroom. Hier is een korte inleiding tot de toepassing van ons bedrijf's ASJ-reststroomrelais in het waterterrashuisproject rond het eiland Malediven.
Overzicht
De waterhuizen rond het eiland op de Malediven worden voornamelijk gebruikt om toeristen van over de hele wereld te ontvangen. De frequentie van de toepassingslocatie is 50 Hz en de spanning is 220V TT- of TN-stroomdistributielijnen. De klant hoopt de lekstroom van de lijn te bewaken door een aardlekrelais te installeren in de verdeelkast van het waterrijhuis en hoopt dat de verhouding van de realtime bewaakte aardlekwaarde tot de ingestelde aardlekwaarde kan worden weergegeven op het display, wanneer de verhouding 80% bereikt, kan het reststroomrelais onmiddellijk alarmeren. Acrel ASJ10-LD1A werkt samen met de reststroomtransformator, heeft de behoeften van de klant' met succes opgelost;
ASJ-serie reststroomrelais
Stroomactierelais uit de ASJ-serie kunnen worden gecombineerd met laagspanningsvoedingen of laagspanningsschakelaars om een gecombineerde stroomvoorzieningsbeveiliging te vormen, voornamelijk gebruikt voor AC 50Hz, spanning en lager TT400V-apparaten en TN-systeemleidingen, naast aardfoutbeveiliging voor elektrische circuits om aardfouten te voorkomen Veelvoorkomende schade aan apparatuur en elektrische storingen die hierdoor worden veroorzaakt, kunnen ook het gevaar van persoonlijke elektrische schokken voorkomen en directe contactbescherming bieden.
Het product voldoet aan de eisen van GB/T 22387-2016"Catalyst Current Relay".
Sanitaire stroomrelais uit de ASJ-serie integreren overspannings- en onderspanningsbeveiligingsfuncties en automatische extra functies voor normale spanning. Het product is klein van formaat, hoog in precisie, flexibel van structuur en eenvoudig te installeren. Het is een veiligheidsapparaat op het gebied van civiele bouw.

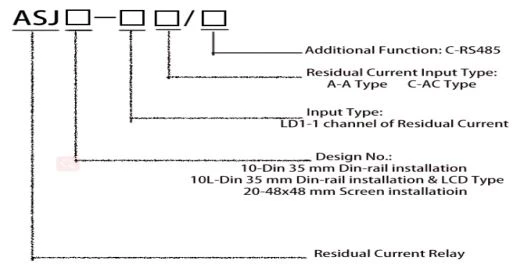

model Beschrijving
Technische kenmerken
technische parameter | inhoudsopgave | |||
Typ AC | Type A | |||
invoer | Nominale resterende actiestroom I△n | 0.03、0.1、0.3、0.5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30(A) opmerking 3 | |
Beperking niet-rijtijd △t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(s) opmerking 4 | ||
Nominale resterende niet-actiestroom I△no | 50%I△n | 50%I△n | ||
prestatiekenmerken | eenvoudige sinusvormige wisselstroom | eenvoudige sinusvormige wisselstroom en pulserende gelijkstroom | ||
frequentie | 50Hz±5Hz | 50Hz±5Hz | ||
actie fout | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
uitvoer | uitvoermodus: | de ene is de normale afsluiting en de andere is voor de transformatie | de ene is de normale sluiting of opening, en de andere is voor de transformatie | |
contact capaciteit | 5A 250VAC 5A 30VDC | AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC | ||
reset-modus: | de ter plaatse en de lange afstand, | de ter plaatse een, de lange afstand en de automatische | ||
stroomvoorziening | spanningsbereik | AC110V (AC220V) (toegestane fout ± 10%) | AC110V, AC220V, DC85-270V, (toegestane fout ± 10%) | |
vermogensdissipatie | ≤5W | |||
stroomfrequentie weerstaat spanning; | De effectieve waarde van wisselstroom tussen de voeding, ingang en uitgang: 2kV/1min | |||
onder de normale werking: | temperatuur- | bedrijfstemperatuur: -20 ~ +55 opslagtemperatuur: -30℃ ~ +70℃ | ||
vochtigheid | ≤95% RH, met vochtcondensatie en corrosieve gasplaats | |||
hoogte boven het zeeniveau | ≤2000m | |||
klasse van vervuiling | graad drie | |||
installatie categorie | Typ | |||
Opmerking 3: ASJ10L-LD1A nominale reststroom IN is 10mA-30A continu instelbaar;
Opmerking 4: ASJ10L-LD1A limiet niet-rijden Tijd N is 0-10S continu instelbaar.

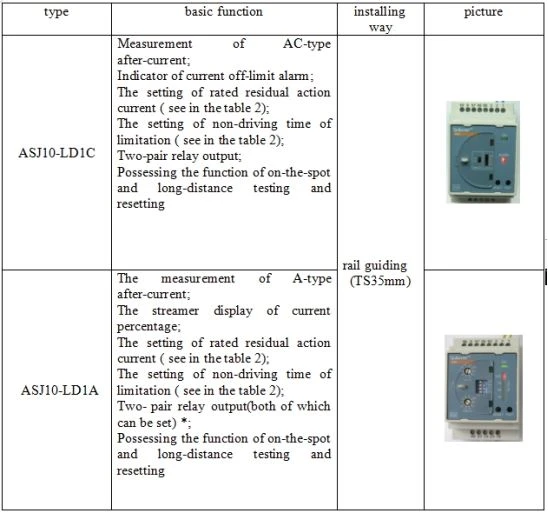

Soorten producten

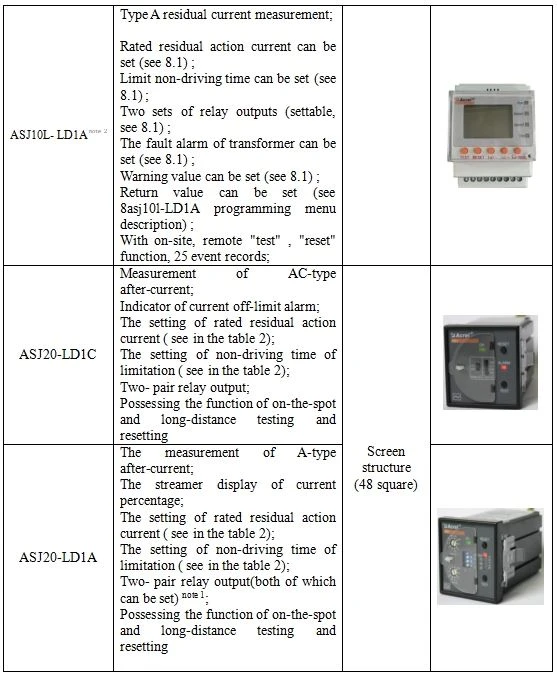

Opmerking 1: De functie van het instellen voor relais betekent dat u de initialisatie en de uitgang van het relais zelf kunt instellen, die wordt bediend door de draaischakelaar op het paneel; de specifieke instellingsgids is te vinden in tabel 5.
Opmerking 2: OPTIONELE FUNCTIE C: RTU-communicatie RS485, model ASJ10L-LD1A/C

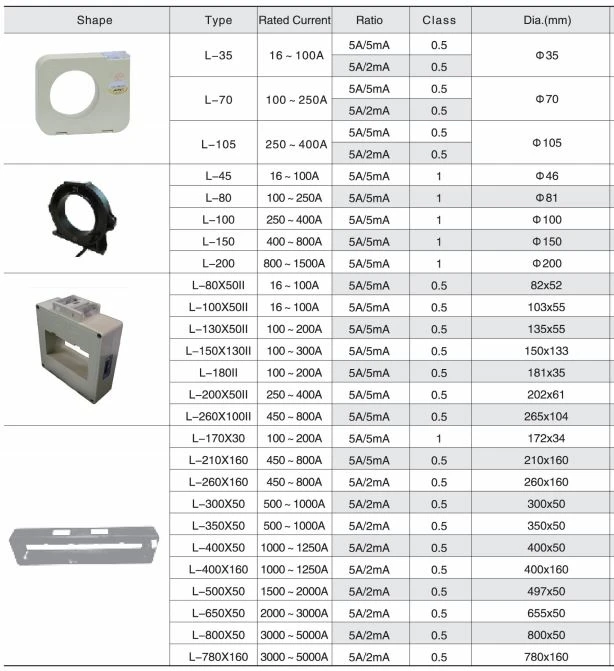

Reststroomtransformator selecteren:

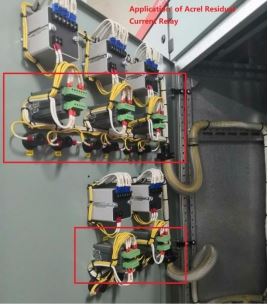

Installatie
Samenvatting
Aardlekrelais uit de ASJ-serie heeft een zeer hoge prestatie-prijsverhouding. Als een geavanceerd intelligent en digitaal reststroombewakingsinstrument, is het reststroomrelais veel gebruikt in de inkomende lijn of eenfasige of driefasige van de huishoudelijke subbox van civiele gebouwen. Elektrische apparatuur in de stroomdistributielijn.
